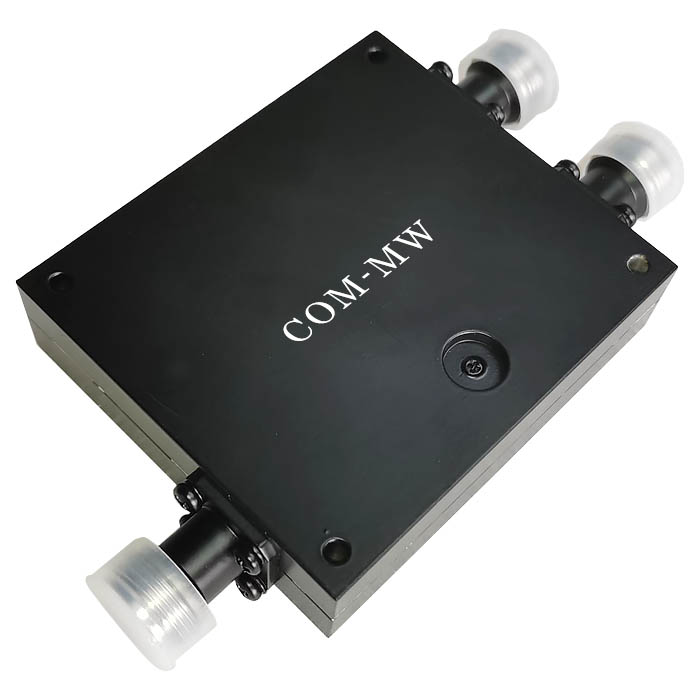

通带频率一0~2.7GHz, 通带频率二6~8.1GHz, N
宽带,大功率。
参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|---|---|
通带频率一 | / | / | 0 | ~ | 2.7 | GHz |
通带频率二 | / | / | 6 | ~ | 8.1 | GHz |
通带一损耗 | / | / | 1.5 | dB | ||
通带二损耗 | / | / | 1.5 | dB | ||
通带驻波 | / | / | 1.6 | |||
通带一抑制度 | 6-8.1 | GHz≥ | 50 | dB | ||
通带二抑制度 | 0-2.7 | GHz≥ | 50 | dB |
接口形式 | N -K |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 本导 |
功率容量 | 20W设计保证 |
工作温度 | -40~+85℃设计保证 |

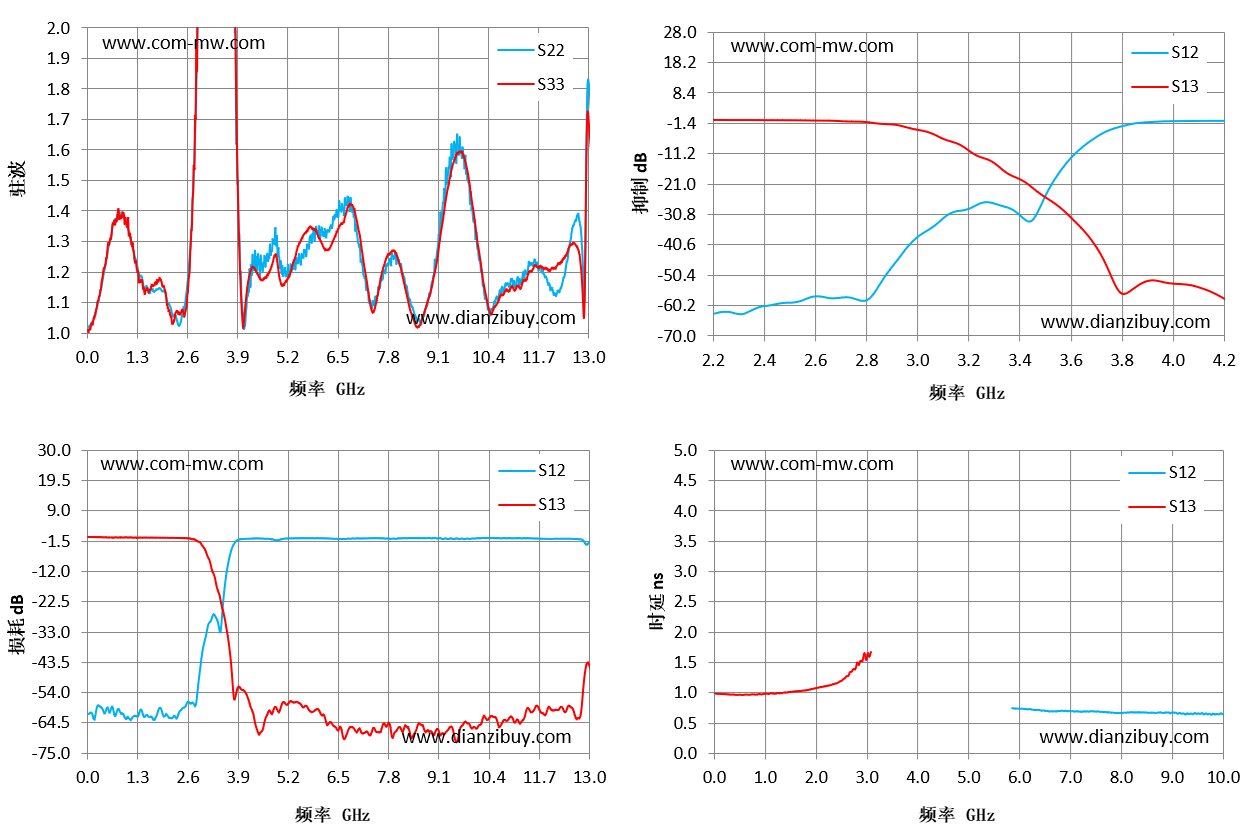

频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
---|---|---|---|---|---|
0.01 | 1.02 | -61.54 | -0.01 | - | 0.99 |
0.93 | 1.38 | -61.66 | -0.24 | - | 0.98 |
1.86 | 1.15 | -59.51 | -0.29 | - | 1.06 |
2.79 | 1.66 | -58.75 | -0.95 | - | 1.48 |
3.71 | 5.24 | -5.22 | -42.82 | - | - |
4.64 | 1.24 | -0.59 | -62.22 | - | - |
5.57 | 1.25 | -0.42 | -59.11 | - | - |
6.5 | 1.38 | -0.64 | -67.23 | 0.71 | - |
7.43 | 1.09 | -0.42 | -66.47 | 0.7 | - |
8.36 | 1.11 | -0.35 | -68.57 | 0.69 | - |
9.29 | 1.53 | -0.48 | -67.79 | 0.67 | - |
10.21 | 1.2 | -0.38 | -64.61 | 0.67 | - |
11.14 | 1.17 | -0.45 | -63.48 | 0.66 | - |
12.07 | 1.14 | -0.61 | -60.34 | 0.65 | - |
13 | 1.82 | -1.88 | -44.49 | 0.52 | - |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
1 | 整体温度大于125℃的情况,订货前与我们协商。 |
