产品
功分器
1000~4000MHz, 20W, 4路, 相位0°, SMA,
- ZPD8-4M1000-4000-1004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 4000 | MHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 20W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| F(MHz) | S11 VSWR | S22 VSWR | S12 IL | S23 ISO |
| 1000 | 1.38 | 1.2 | -6.38 | -26.2 |
| 1350 | 1.41 | 1.13 | -6.47 | -22.4 |
| 1700 | 1.1 | 1.09 | -6.41 | -28.6 |
| 2050 | 1.42 | 1.22 | -6.6 | -30.3 |
| 2400 | 1.26 | 1.16 | -6.56 | -23.1 |
| 2750 | 1.26 | 1.12 | -6.62 | -26.4 |
| 3100 | 1.37 | 1.21 | -6.73 | -28.1 |
| 3450 | 1.12 | 1.2 | -6.68 | -26 |
| 3800 | 1.24 | 1.17 | -6.76 | -23.7 |
| 4000 | 1.16 | 1.12 | -6.76 | -21 |

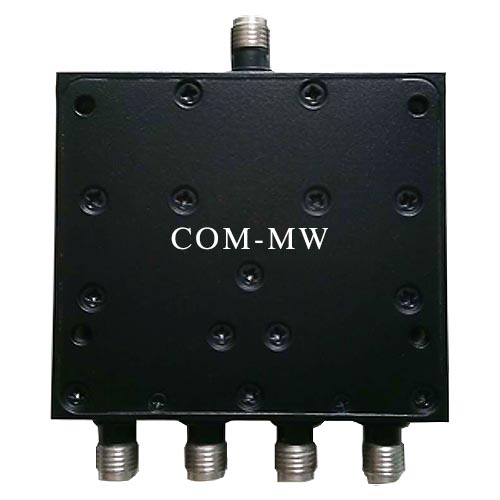

参考实物图

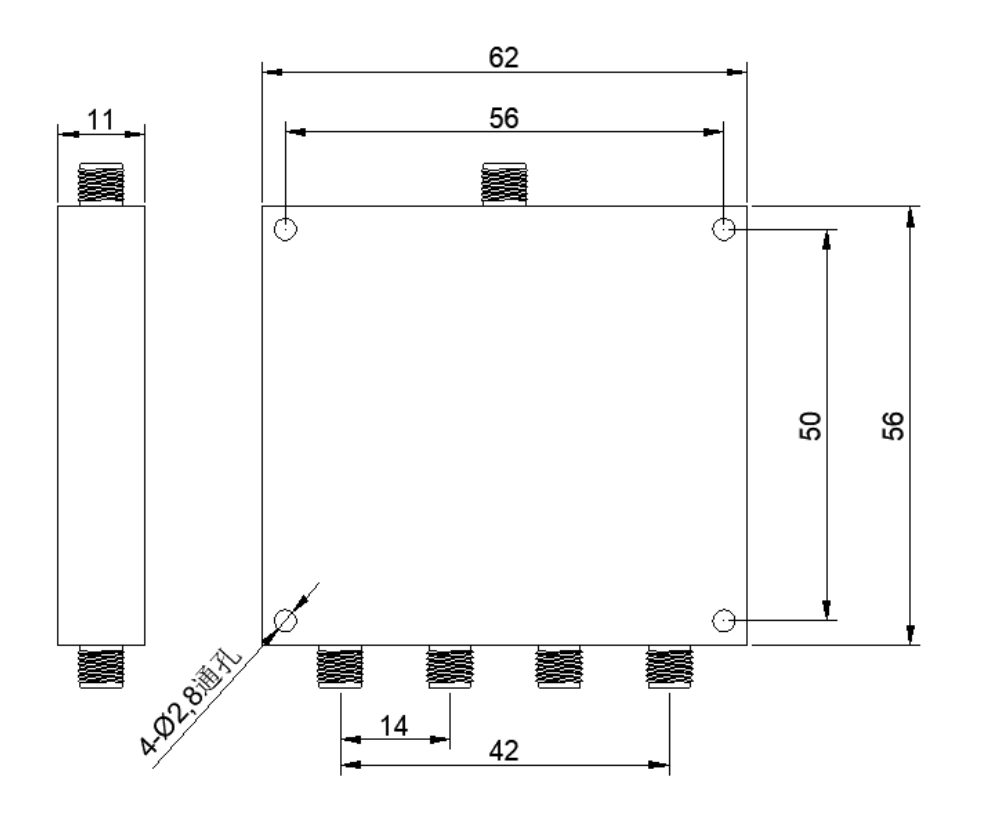

外形结构图（mm）

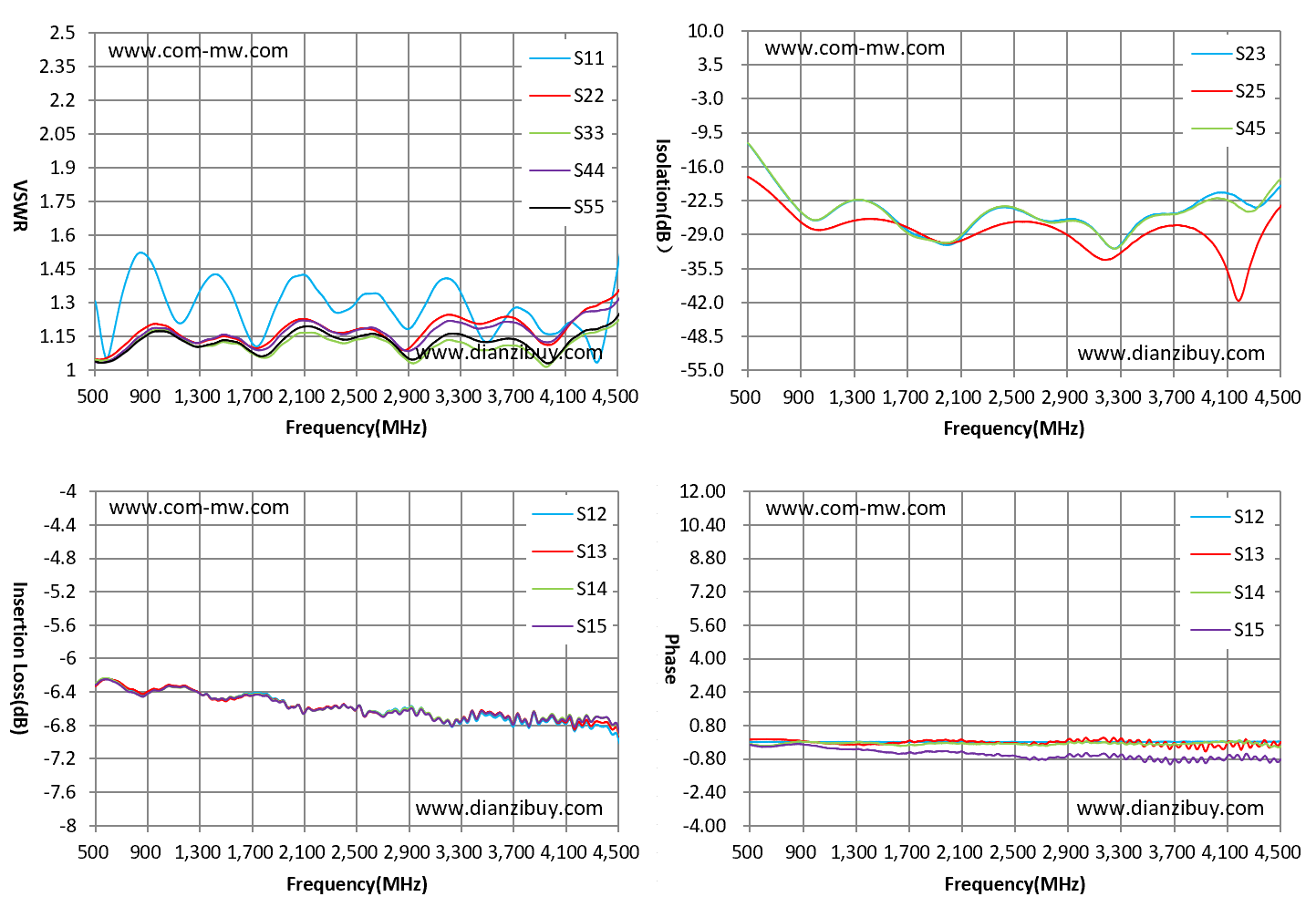

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
