产品
功分器
2~18GHz,15W,4路,0°,SMA-F or K
- ZPD25-4M2-18G-1068
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 1.5 | dB | ||
| 理论损耗 | 6 | dB | ||
| 隔离度 | 17 | 20 | dB | |
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 0.01 | 3.04 | 2.76 | -5.98 | -6.23 | -0.02 |
| 1.43 | 2.03 | 1.15 | -6.70 | -16.14 | 0.11 |
| 2.86 | 1.09 | 1.09 | -6.26 | -32.95 | 0.28 |
| 4.29 | 1.05 | 1.11 | -6.33 | -33.38 | 0.40 |
| 5.71 | 1.14 | 1.12 | -6.44 | -33.40 | 0.51 |
| 7.14 | 1.03 | 1.06 | -6.46 | -29.47 | 0.64 |
| 8.57 | 1.22 | 1.11 | -6.57 | -39.40 | 0.75 |
| 10.00 | 1.33 | 1.18 | -6.68 | -24.87 | 0.82 |
| 11.43 | 1.07 | 1.03 | -6.62 | -27.95 | 0.92 |
| 12.86 | 1.26 | 1.16 | -6.74 | -24.67 | 1.12 |
| 14.29 | 1.17 | 1.05 | -6.73 | -20.60 | 1.31 |
| 15.71 | 1.29 | 1.08 | -6.87 | -22.22 | 1.64 |
| 17.14 | 1.21 | 1.20 | -6.90 | -20.03 | 1.90 |
| 18.57 | 1.17 | 1.85 | -6.77 | -15.36 | 2.47 |
| 20.00 | 1.76 | 1.72 | -7.31 | -14.35 | 1.93 |

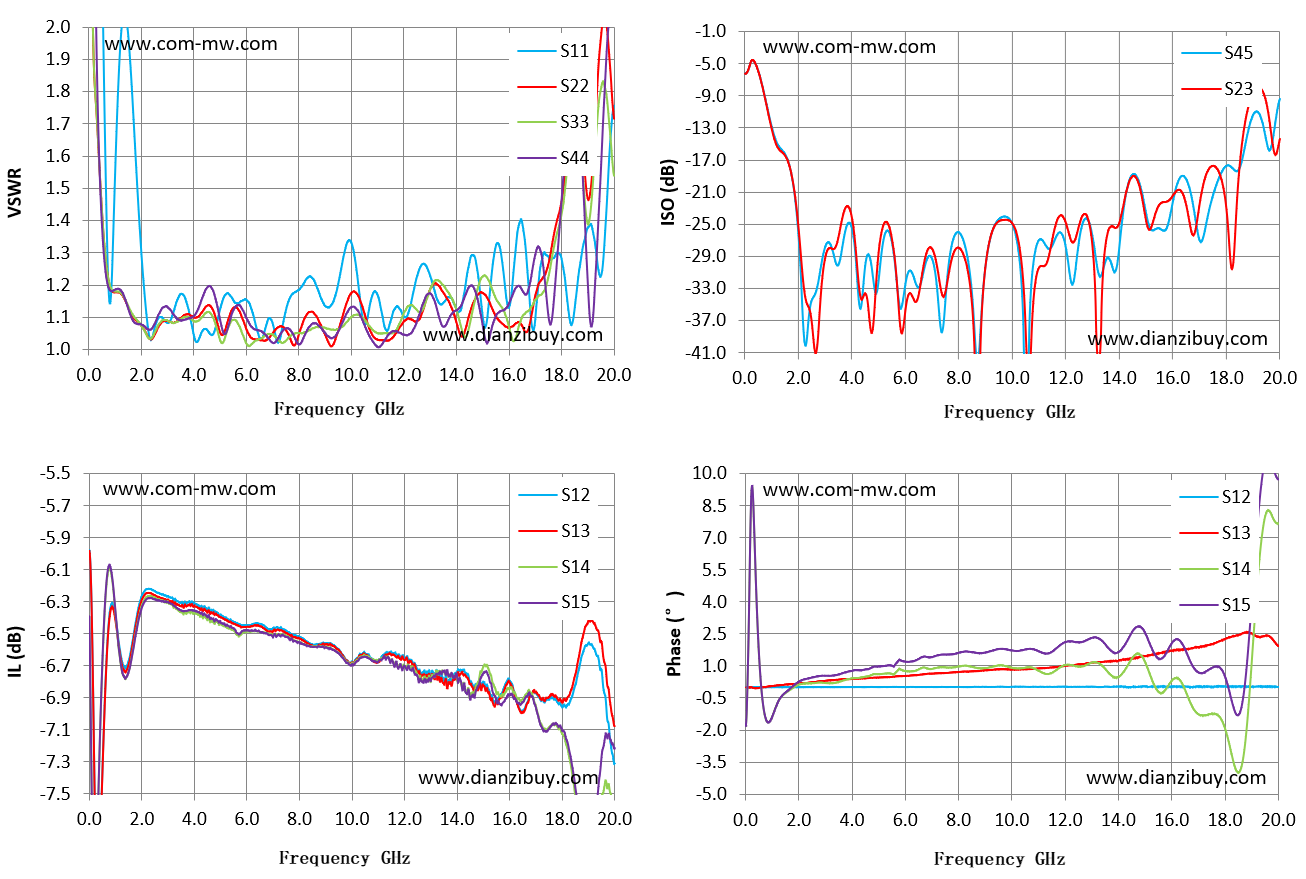

典型测试曲线图

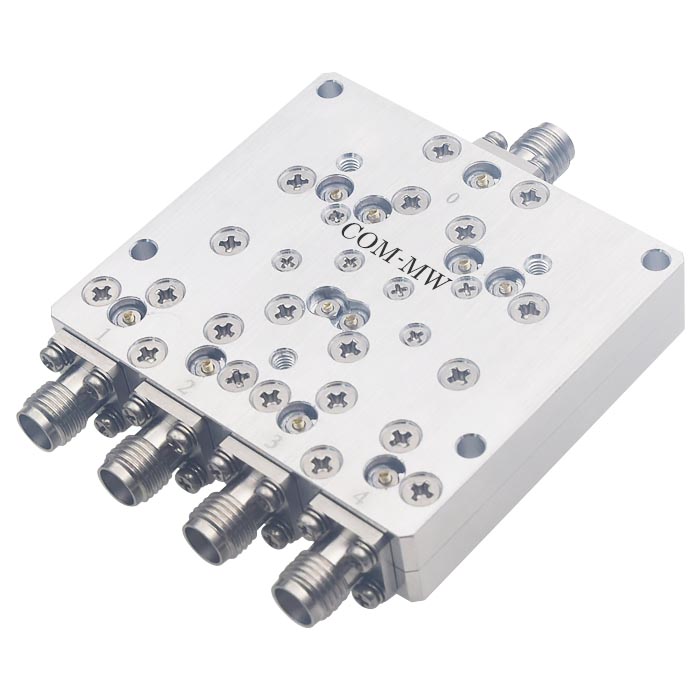

参考实物图

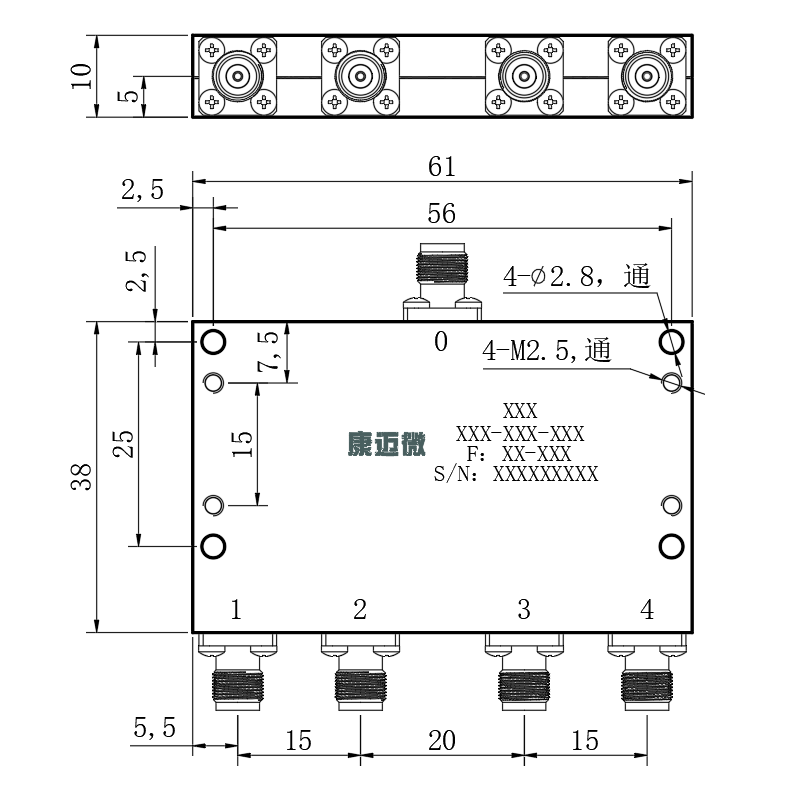

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
