功分器
810~870MHz, 30W, 8路, 相位0°, SMA
- ZPD8-8M810-870-1115
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 810 | ~ | 870 | MHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 23 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 30W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 抑制 dB |
|---|---|---|---|---|---|
| 800 | 1.27 | 1.06 | -9.27 | -0.22 | -24.11 |
| 806 | 1.26 | 1.06 | -9.26 | -0.21 | -24.47 |
| 811 | 1.25 | 1.06 | -9.26 | -0.21 | -24.8 |
| 817 | 1.24 | 1.06 | -9.25 | -0.21 | -25.18 |
| 823 | 1.23 | 1.06 | -9.24 | -0.22 | -25.56 |
| 829 | 1.22 | 1.06 | -9.23 | -0.22 | -25.94 |
| 834 | 1.22 | 1.06 | -9.22 | -0.23 | -26.26 |
| 840 | 1.21 | 1.06 | -9.22 | -0.24 | -26.64 |
| 846 | 1.2 | 1.06 | -9.22 | -0.26 | -27.02 |
| 851 | 1.2 | 1.06 | -9.22 | -0.26 | -27.33 |
| 857 | 1.19 | 1.06 | -9.22 | -0.28 | -27.7 |
| 863 | 1.19 | 1.06 | -9.22 | -0.29 | -28.06 |
| 869 | 1.18 | 1.06 | -9.23 | -0.3 | -28.42 |
| 874 | 1.18 | 1.07 | -9.23 | -0.31 | -28.71 |
| 880 | 1.17 | 1.07 | -9.23 | -0.31 | -29.02 |

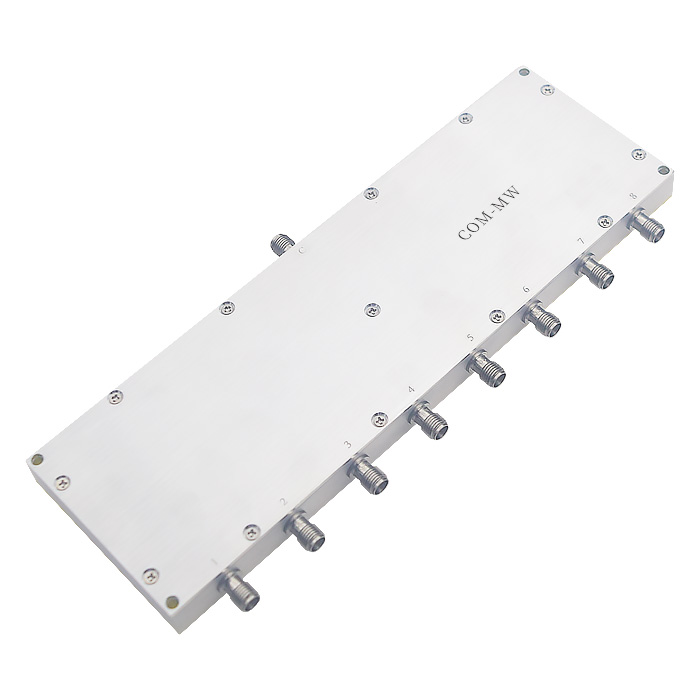

参考实物图

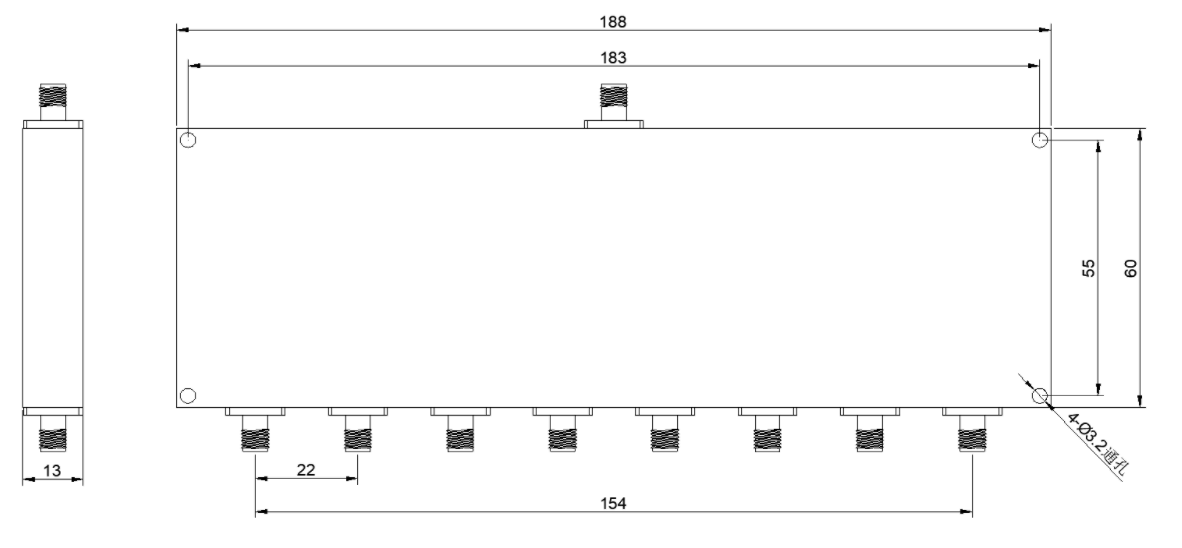

外形结构图（mm）

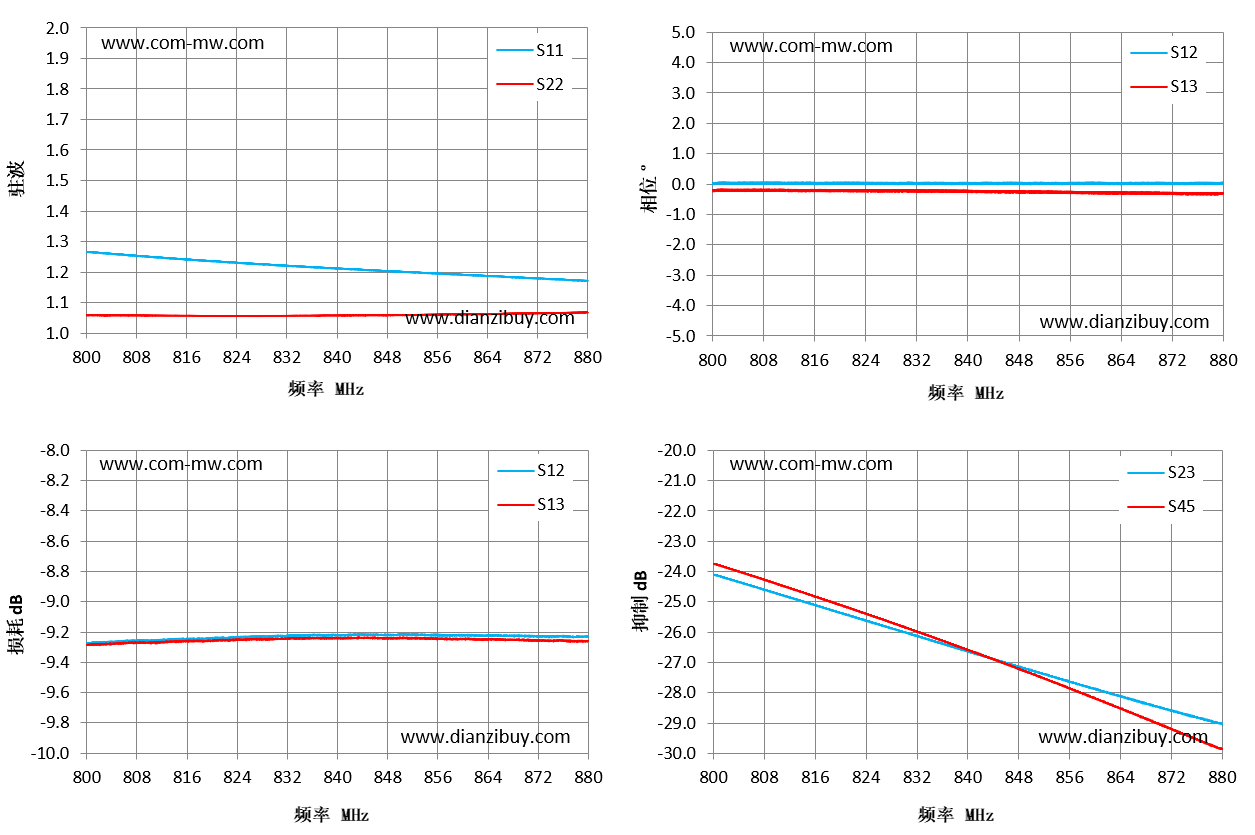

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
