产品
功分器
2~250MHz, 1W, 6路, 相位0°, 表面贴装, 工业级, 替代AD6PS-1+
- ZPD9-6L2-250-1349
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 250 | MHz |
| 插入损耗 | 0.8 | 1.5 | dB | |
| 隔离度 | 18 | 25 | dB | |
| 输入驻波比 | 1.3 | 1.4 | ||
| 输出驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | 0.3 | 0.6 | dB | |
| 相位平衡 | 4 | 9 | ° |
其它参数
| 功率容量 | 1W |
| 路数 | 6路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代AD6PS-1+ |
端口定义
| 公共端口 | 1 |
| 分配端口 | 3，4，5，6，7，8 |
| 接地端口 | 2 |

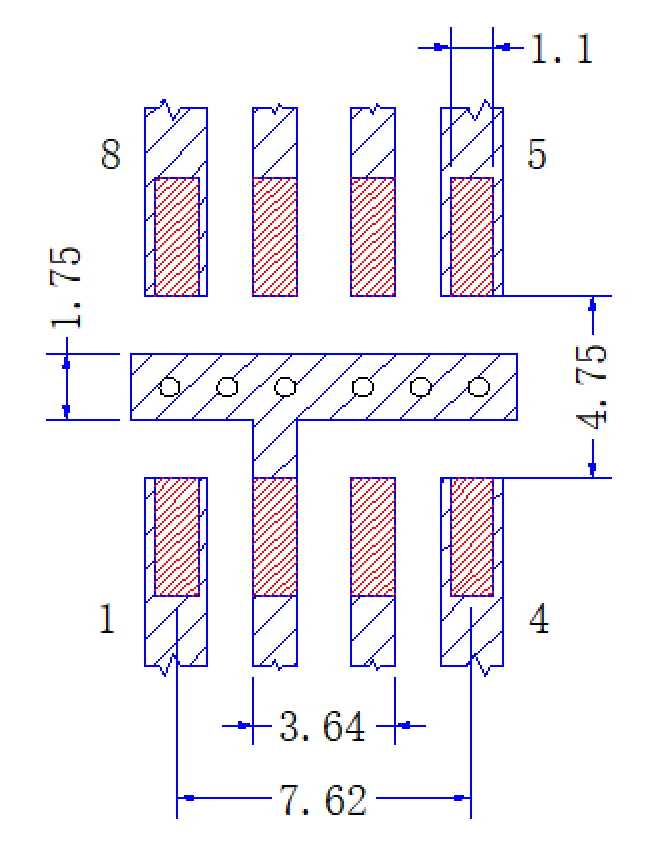

建议PCB布局图
典型测试数据
| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 2 | -7.88 | -27.7 | 1.08 | 1.16 |
| 30 | -8.02 | -30.9 | 1.11 | 1.07 |
| 50 | -8.06 | -33.4 | 1.15 | 1.07 |
| 80 | -8.17 | -31.3 | 1.21 | 1.08 |
| 110 | -8.27 | -29.8 | 1.26 | 1.11 |
| 150 | -8.44 | -28.7 | 1.31 | 1.11 |
| 190 | -8.48 | -28.9 | 1.29 | 1.13 |
| 220 | -8.51 | -30.1 | 1.2 | 1.14 |
| 250 | -8.51 | -33.6 | 1.07 | 1.14 |

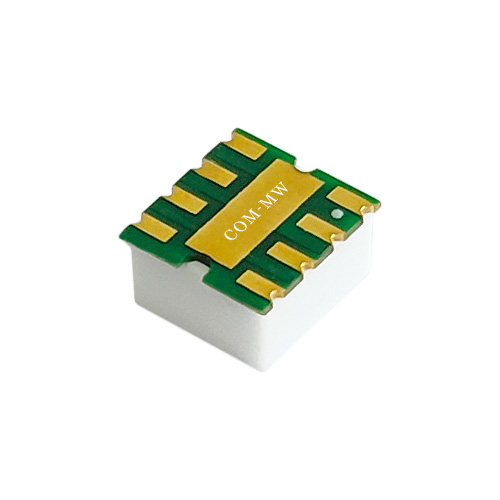

参考实物图

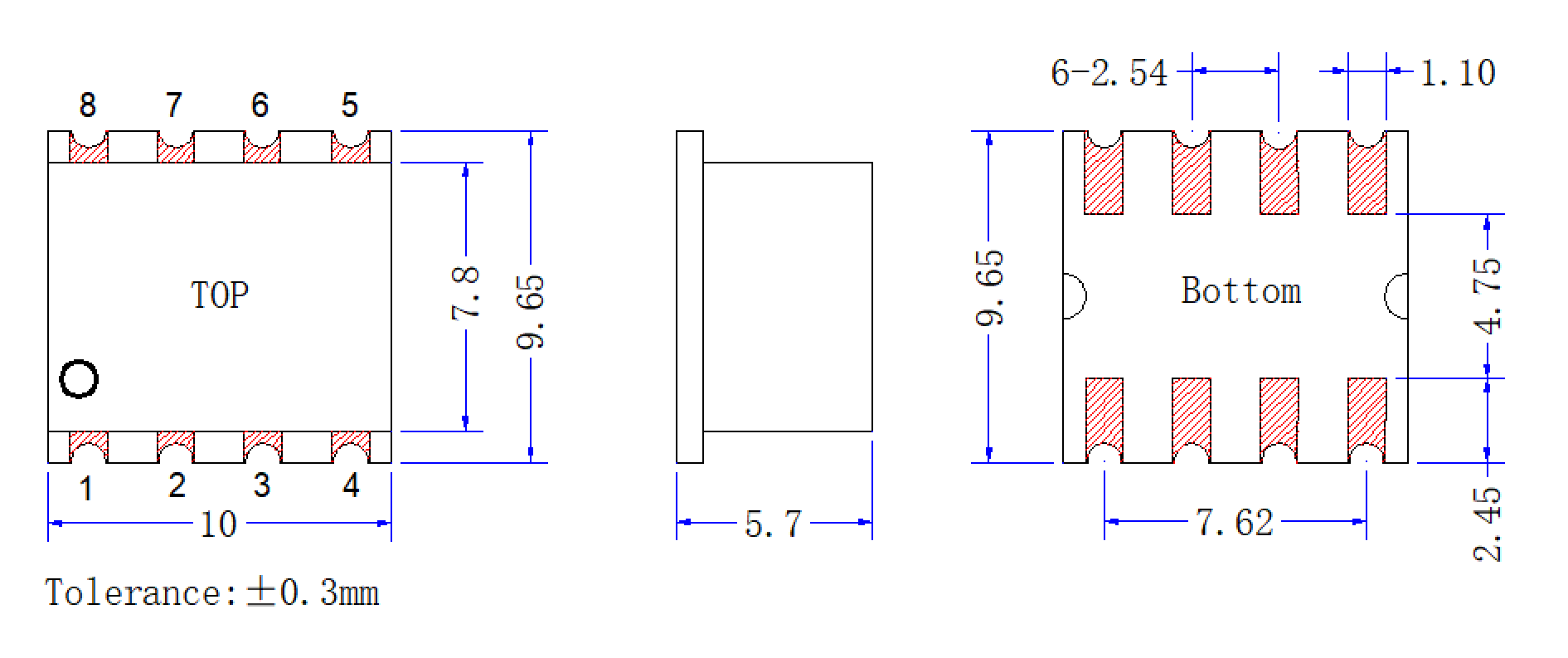

外形结构图（mm）

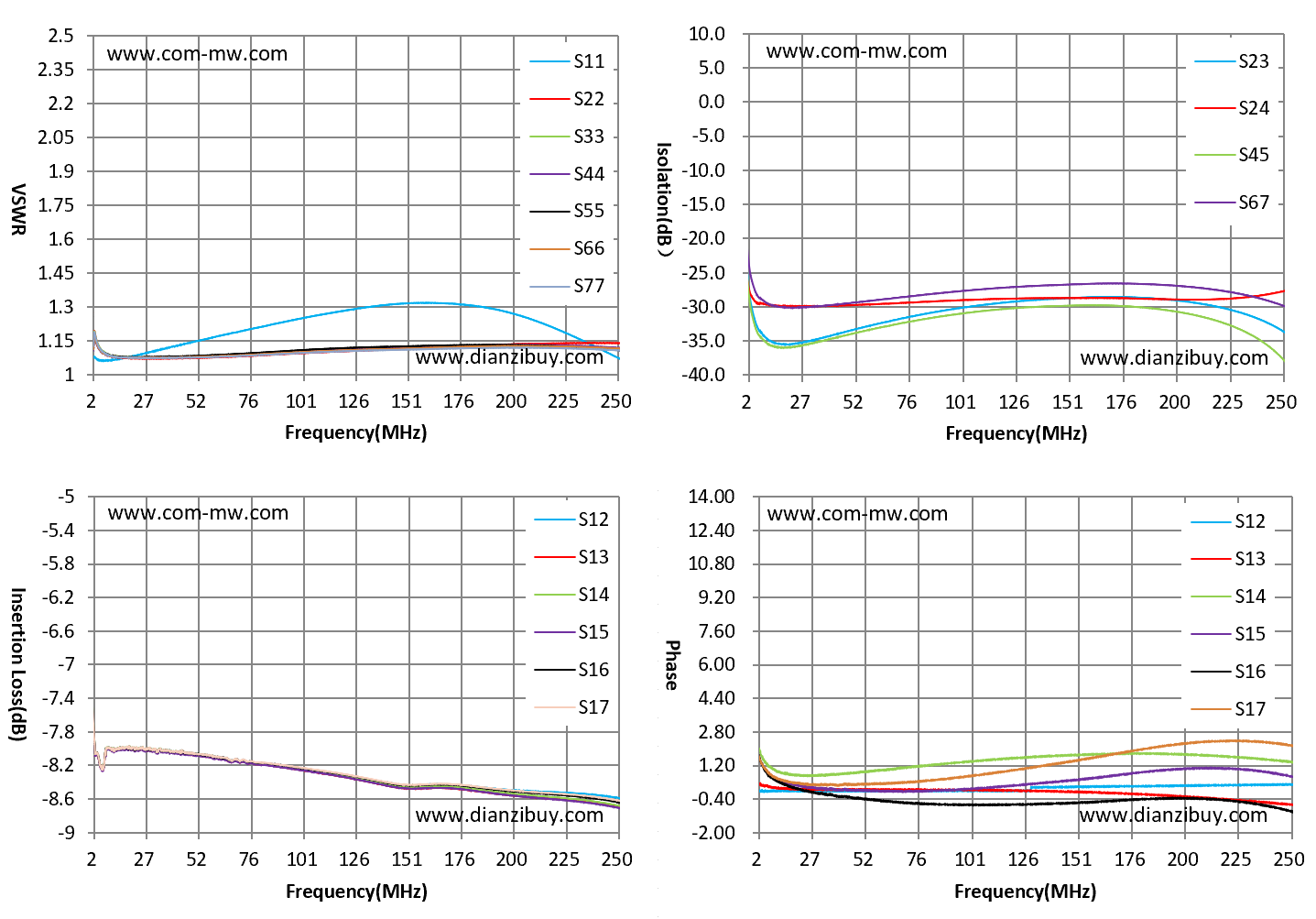

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
