产品
滤波器
阻带频率791~821MHz, ≥70dB, 通带频率DC~781MHz, 831~3000MHz, N
- K6-791-821-10N70150M-005
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 791 | ~ | 821 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 781 | MHz | |
| 通带频率 | 831 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -140dBc@2*43dBm设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 750 | -0.37 | 1.49 |
| 781 | -2.67 | 1.29 |
| 786 | -10.46 | 15.41 |
| 791 | -87.99 | 45.85 |
| 795 | -83.03 | 35.9 |
| 799 | -94.03 | 38.2 |
| 801 | -76.44 | 43.94 |
| 805 | -76.17 | 43.88 |
| 809 | -82.98 | 35.11 |
| 811 | -88.74 | 41.97 |
| 815 | -94.53 | 41.92 |
| 821 | -96.76 | 39.2 |
| 826 | -11.37 | 14.56 |
| 831 | -2.76 | 1.38 |
| 875 | -0.43 | 1.05 |
参考实物图

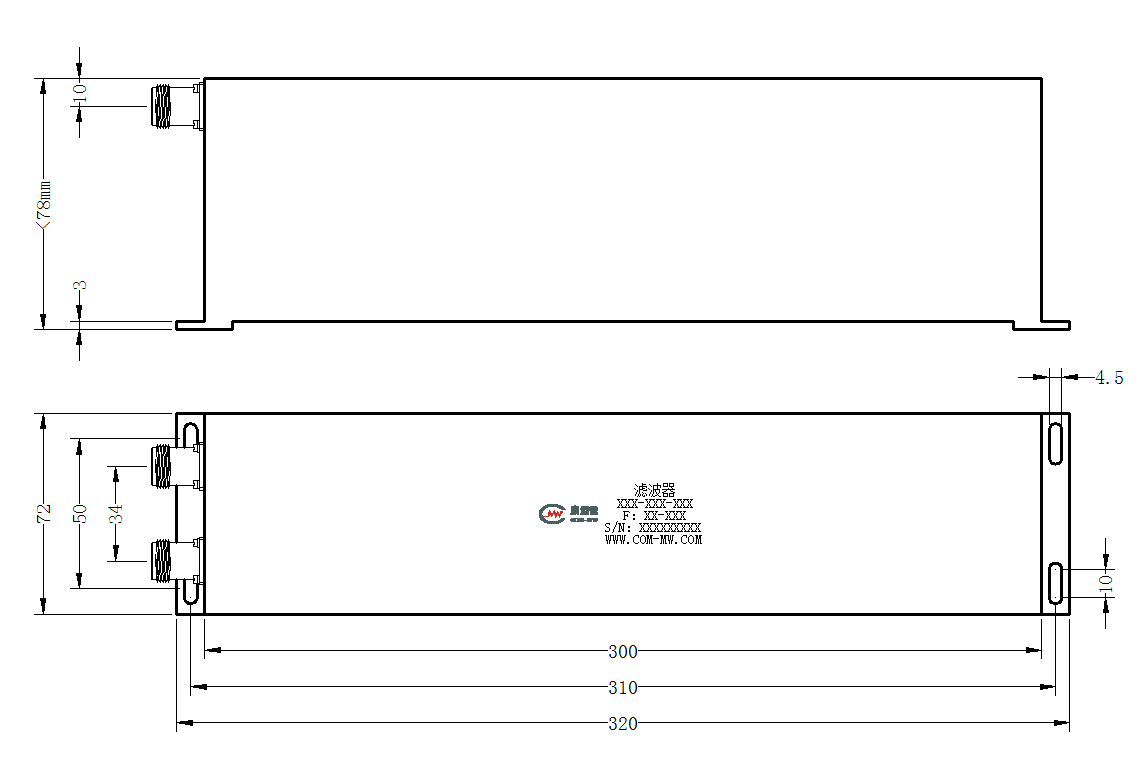

外形结构图（mm）

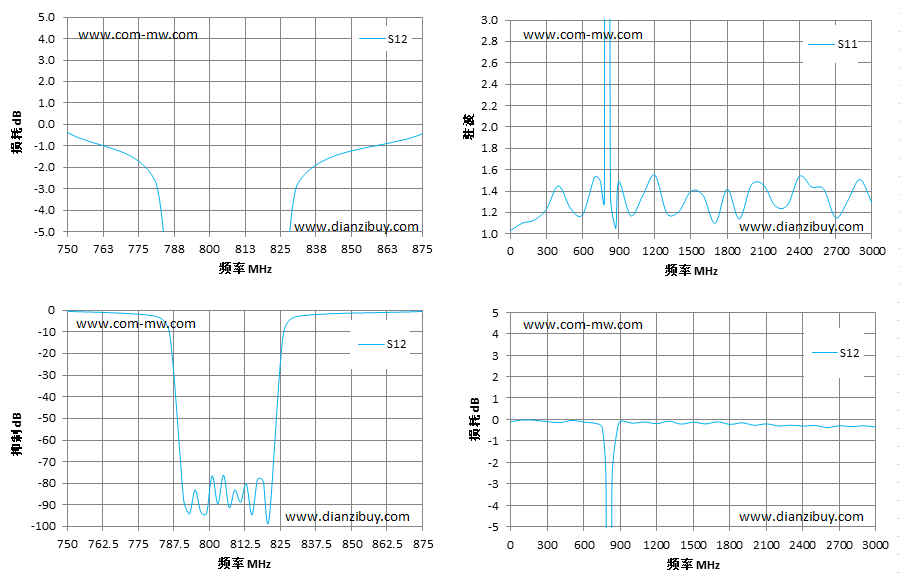

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
