产品
电缆组件
DC~18GHz,,1500mm,N-J,N-J
- DCA9-NM1500NM6.35-2367
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | DC-2 | 0.8 | dB | ||
| 插入损耗 | 2-3 | 1 | dB | ||
| 插入损耗 | 3-10 | 1.5 | dB | ||
| 驻波 | DC-2 | 1.15 | |||
| 驻波 | 2-3 | 1.2 | |||
| 驻波 | 3-10 | 1.3 |
其它参数
| 电缆类别 | 电缆组件 |
| 长度 | 1500mm |
| 接口一 | N-J |
| 接口二 | N-J |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |
| 其它 | IM3: -150dBc@2*43dBm（@2000MHz) |

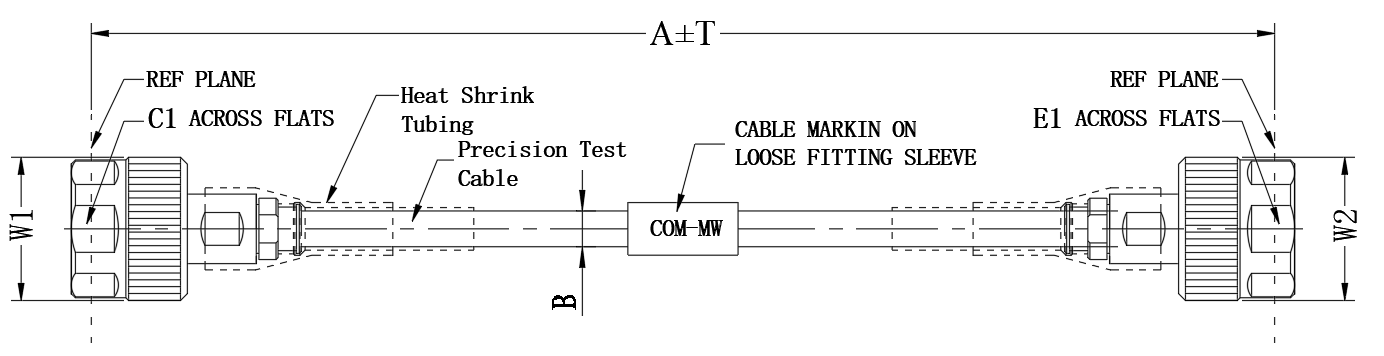

外形结构图
外形尺寸（mm）
| A | 1500 | mm | C1 | mm | |
| B | 6.35 | mm | E1 | mm | |
| T | 30 | mm | W1 | mm | |
| W2 | mm |

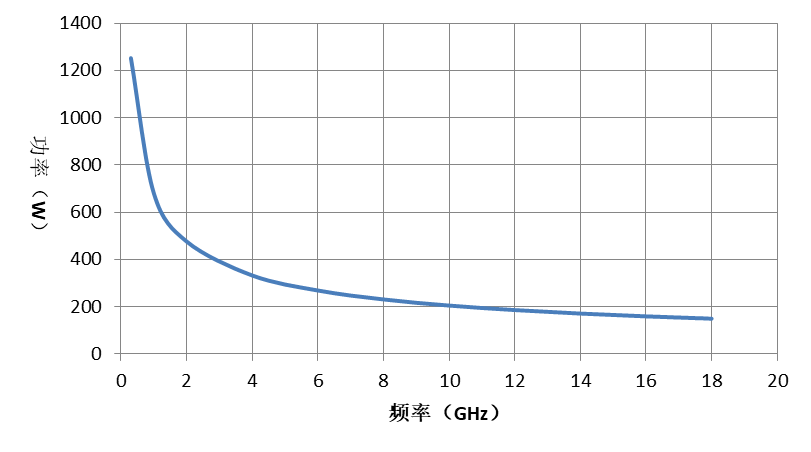

典型功率曲线图

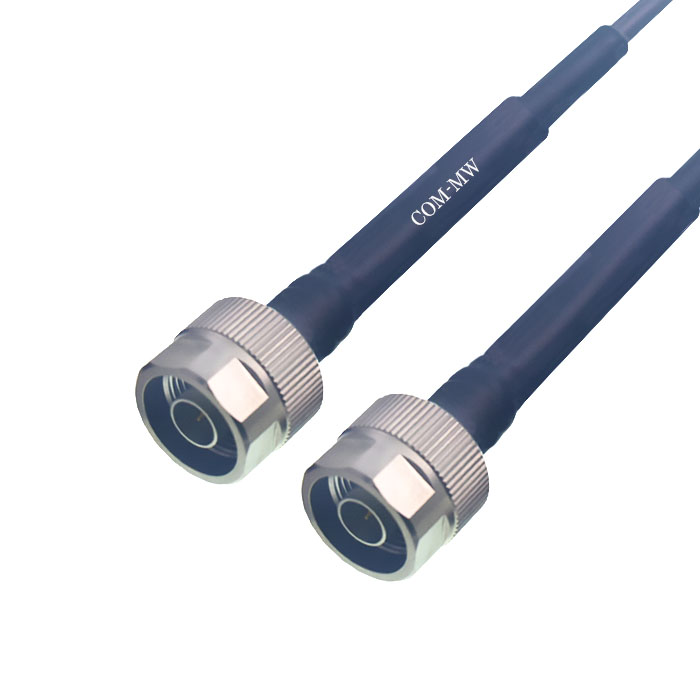

参考实物图
电缆结构图
注意事项
| 1 | 建议安装半径大于36mm |
