滤波器
通带频率17~22GHz, DC-12GHz≥60dBc, 27-35GHz≥60dBc, SMA
- ZBF25-C19.5-5G-816
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17 | ~ | 22 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-12 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 27-35 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 12.00 | 174.80 | 328.40 | -76.11 | 0.18 |
| 13.07 | 111.67 | 108.86 | -64.33 | 0.25 |
| 14.14 | 77.51 | 64.38 | -52.93 | -0.02 |
| 15.21 | 80.61 | 70.37 | -36.30 | 0.13 |
| 16.29 | 38.02 | 43.98 | -11.18 | 0.32 |
| 17.36 | 1.15 | 1.19 | -0.26 | 0.48 |
| 18.43 | 1.24 | 1.26 | -0.30 | 0.38 |
| 19.50 | 1.09 | 1.12 | -0.23 | 0.36 |
| 20.57 | 1.04 | 1.04 | -0.24 | 0.38 |
| 21.64 | 1.17 | 1.19 | -0.35 | 0.44 |
| 22.71 | 36.42 | 29.95 | -12.18 | 0.42 |
| 23.79 | 80.33 | 148.25 | -33.48 | 0.04 |
| 24.86 | 98.14 | 227.89 | -45.56 | 0.05 |
| 25.93 | 89.15 | 153.82 | -55.15 | 0.09 |
| 27.00 | 54.61 | 214.00 | -61.67 | 0.05 |
参考实物图

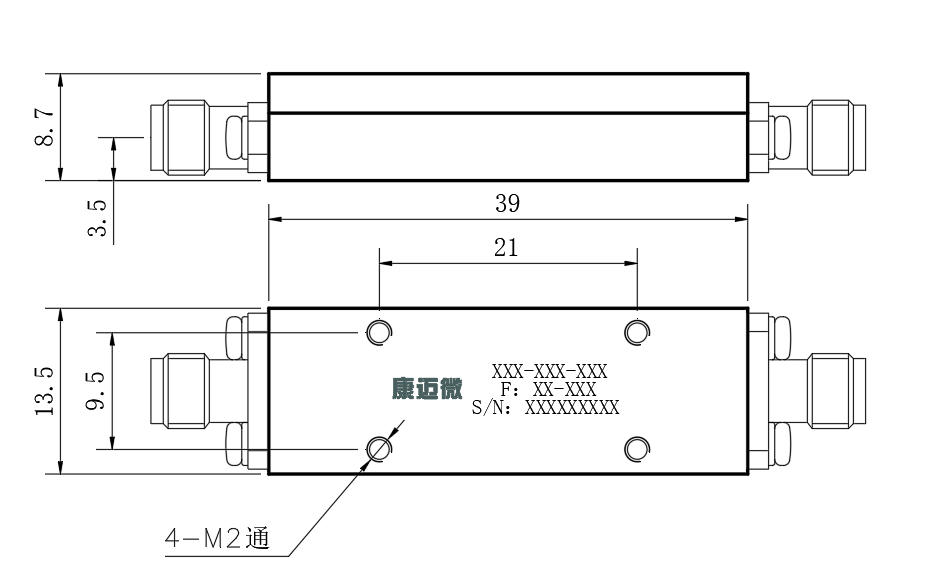

外形结构图（mm）

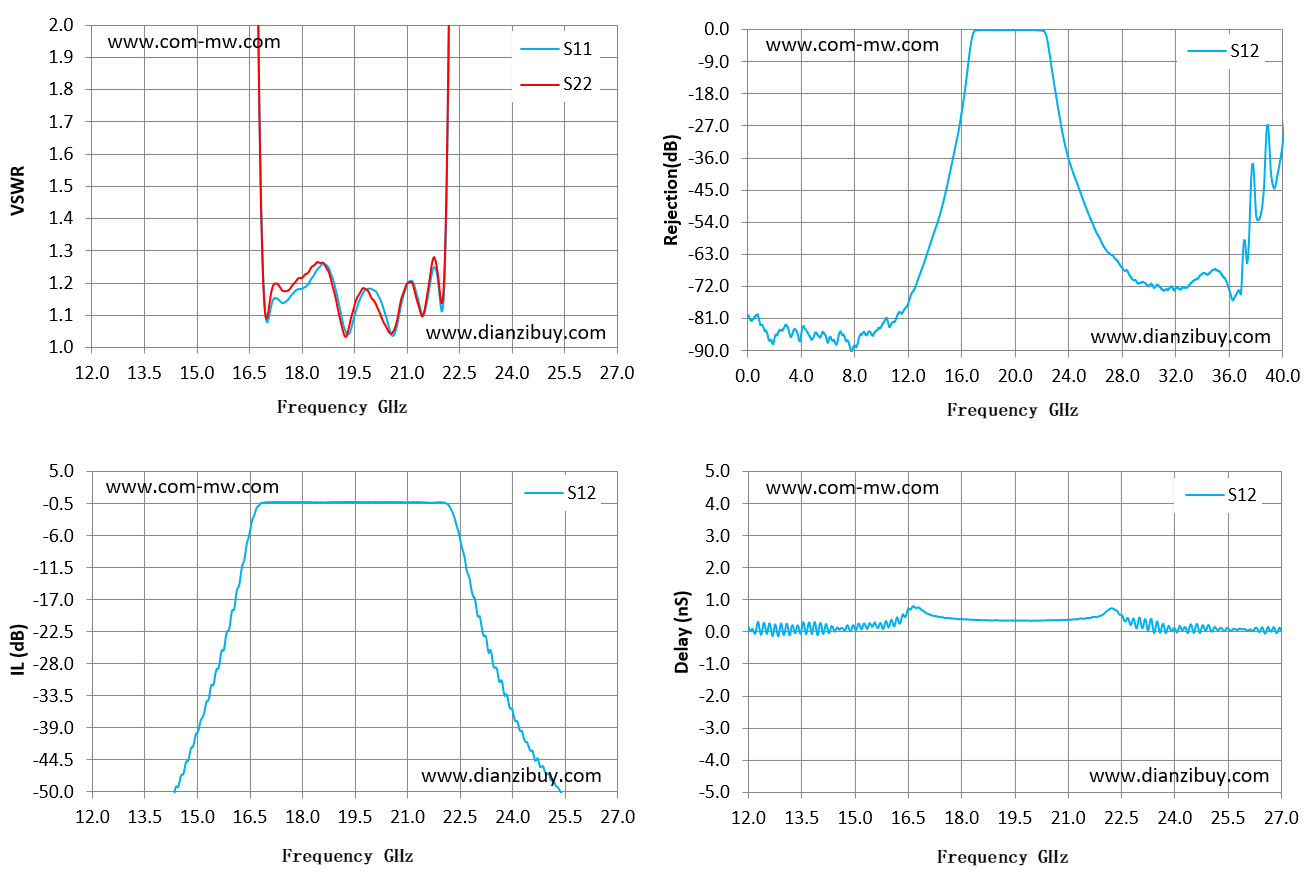

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
