滤波器
通带频率27~44GHz, DC-24GHz≥55dB, 47-59GHz≥35dB, 2.92
- ZBF8-C35.5-17G-3374
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 27 | ~ | 44 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-24 | GHz≥ | 55 | dB | ||
| 带外抑制 | 47-59 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.7 |
其它参数
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤0.6ns |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S22 驻波 | S11 驻波 | S12 损耗 dB |
|---|---|---|---|
| 24 | 84.45 | 56.08 | -66.08 |
| 25.5 | 51.08 | 46.13 | -42.79 |
| 27 | 1.62 | 1.65 | -1.23 |
| 28.5 | 1.35 | 1.28 | -0.57 |
| 30 | 1.36 | 1.3 | -0.49 |
| 31.5 | 1.14 | 1.17 | -0.46 |
| 33 | 1.18 | 1.19 | -0.43 |
| 34.5 | 1.22 | 1.23 | -0.54 |
| 36 | 1.31 | 1.3 | -0.56 |
| 37.5 | 1.21 | 1.27 | -0.55 |
| 39 | 1.46 | 1.46 | -0.67 |
| 40.5 | 1.42 | 1.42 | -0.58 |
| 42 | 1.53 | 1.55 | -0.76 |
| 43.5 | 1.54 | 1.54 | -1.09 |
| 45 | 22.11 | 35.7 | -19.33 |

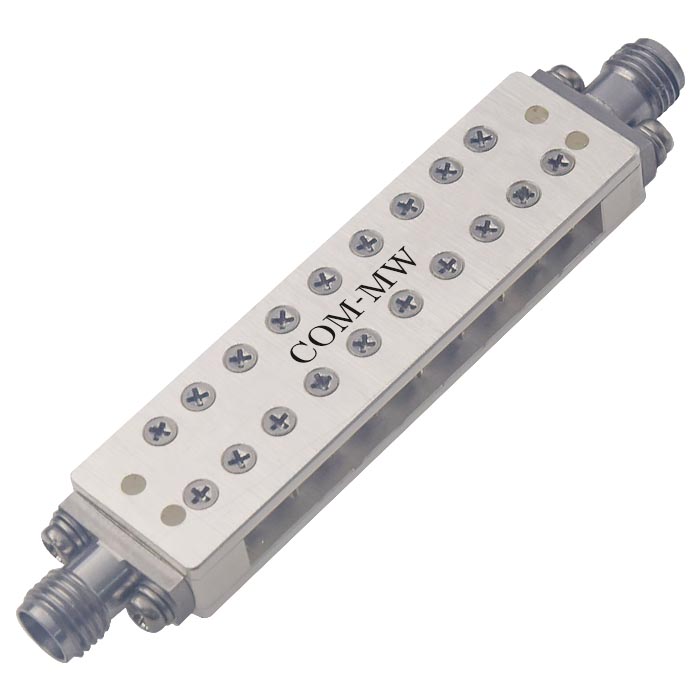

参考实物图

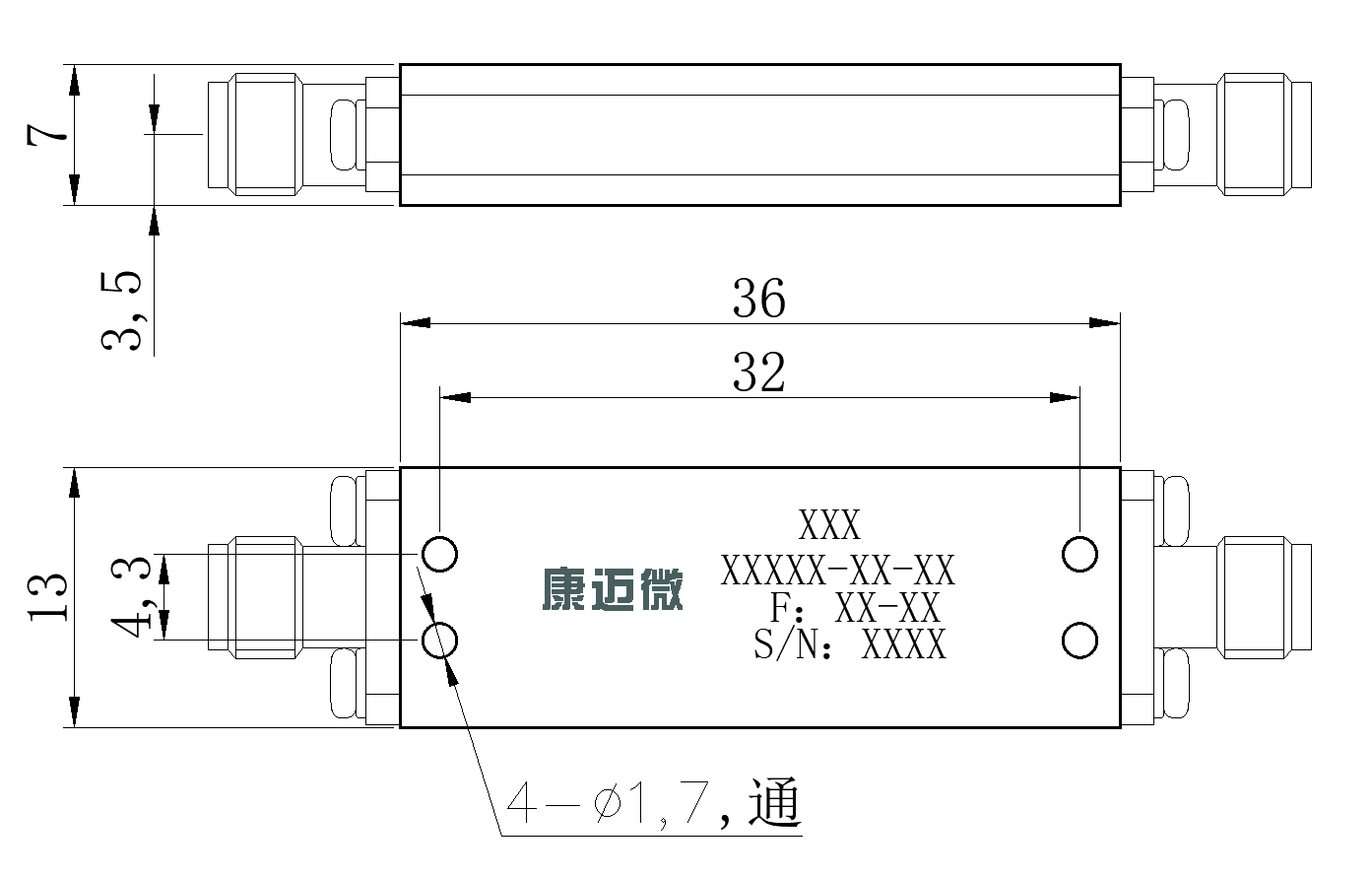

外形结构图（mm）

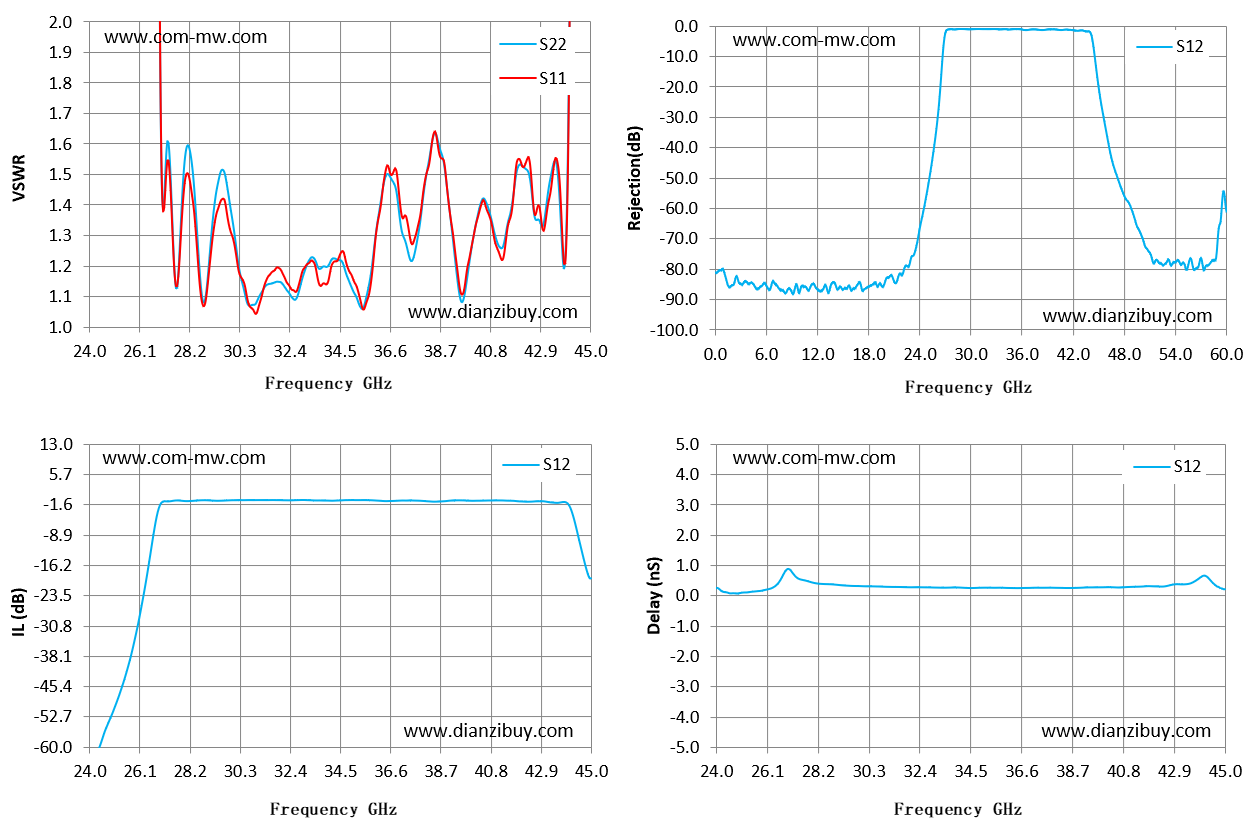

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
