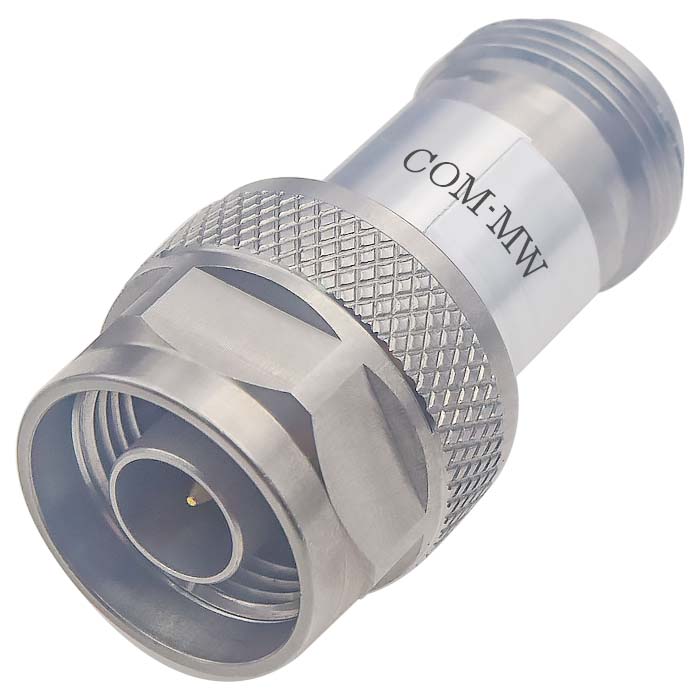

工作频率0~18GHz, 衰减度6dB, 5W, 50Ω, N -JK
低驻波比。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 0 | ~ | 18 | GHz |
衰减度 | 5.15 | 6 | 6.85 | dB |
驻波比 | 1.2 |
功率容量 | 5W设计保证 |
阻抗 | 50Ω |

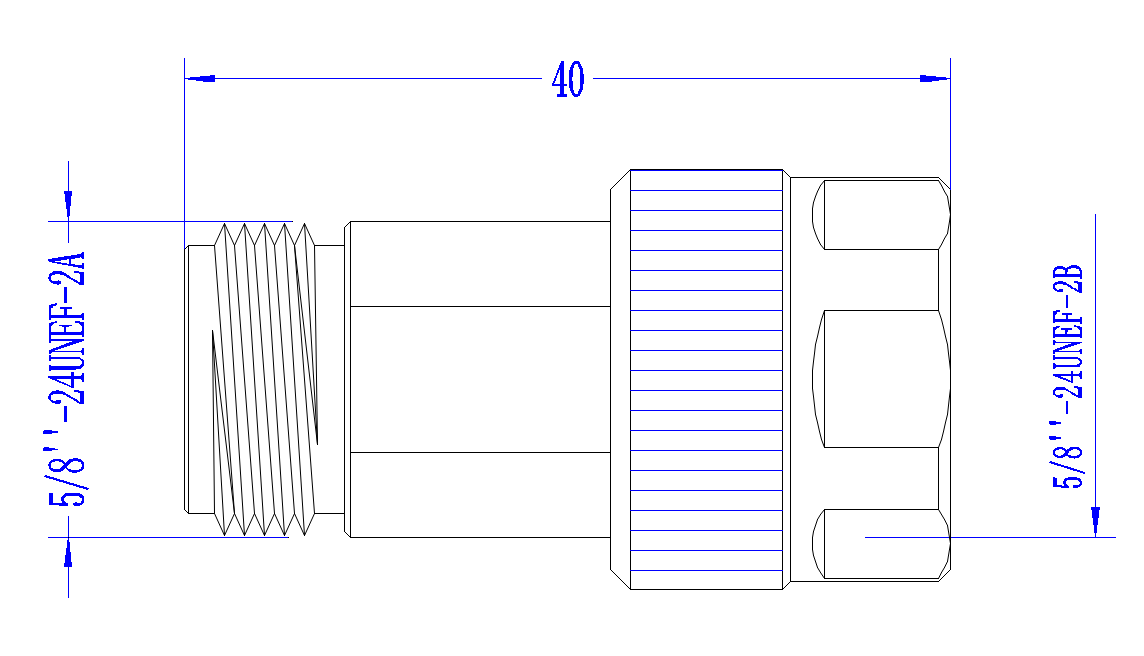

接口形式 | N -JK |
接口材质 | 不锈钢 |
工作温度 | -40~+85℃设计保证 |
储存温度 | -55~+125℃设计保证 |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

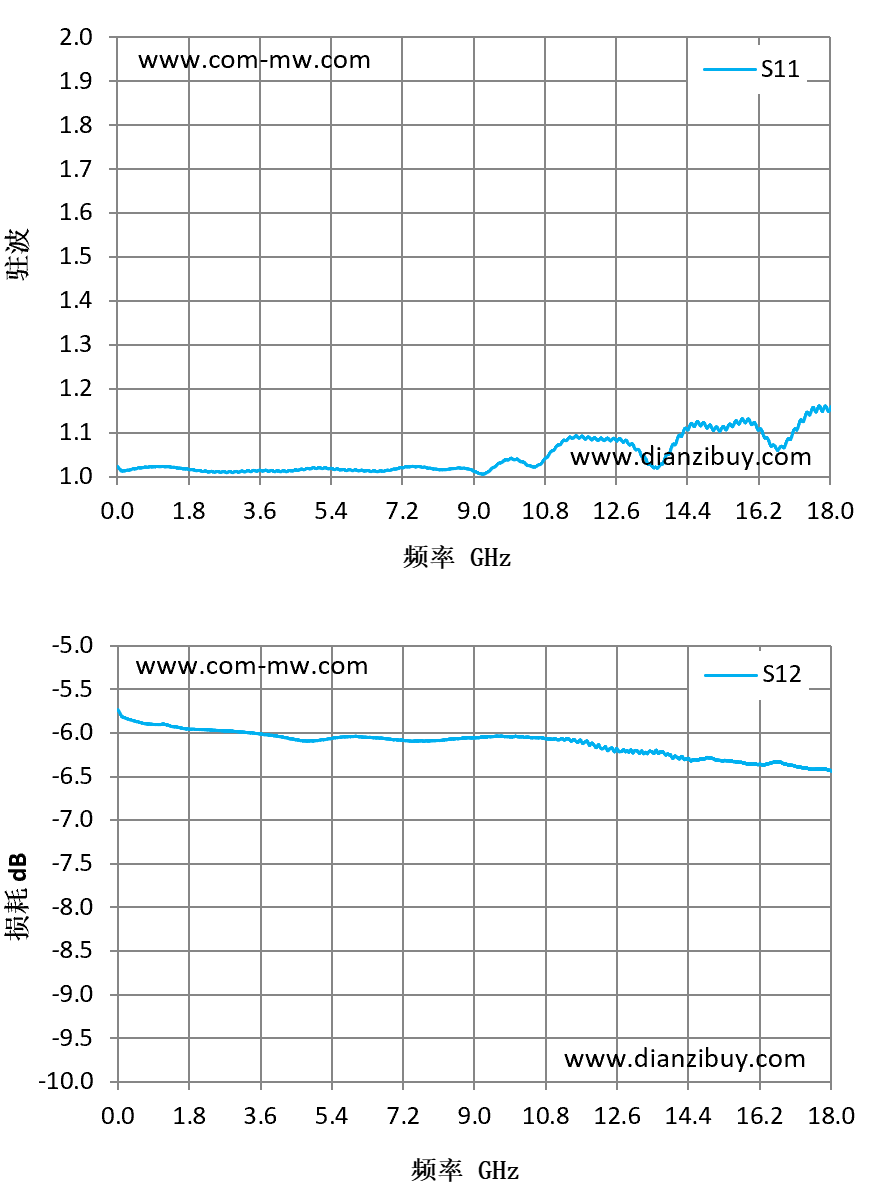

频率 GHz | S11 驻波 | S12 损耗 dB |
---|---|---|
0.01 | 1.02 | -5.73 |
1.29 | 1.02 | -5.92 |
2.57 | 1.01 | -5.97 |
3.86 | 1.01 | -6.03 |
5.14 | 1.02 | -6.08 |
6.43 | 1.01 | -6.06 |
7.71 | 1.02 | -6.09 |
9 | 1.01 | -6.06 |
10.29 | 1.03 | -6.05 |
11.57 | 1.09 | -6.1 |
12.86 | 1.08 | -6.21 |
14.14 | 1.08 | -6.29 |
15.43 | 1.11 | -6.32 |
16.71 | 1.06 | -6.33 |
18 | 1.15 | -6.43 |
