0.5~18GHz, 单刀双掷 , 吸收式, 100ns, SMA
- DSW8-2R0.5-18G-3476
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
国产化，高隔离度。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.5 | ~ | 18 | GHz |
| 插入损耗 | 2.8 | 3.3 | dB | |
| 隔离度 | 70 | dB | ||
| 驻波比 | 1.6 | 1.8 |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 30mA单路 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2 |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S02 相位 ° |
|---|---|---|---|---|---|
| 0.5 | 1.68 | 1.7 | -1.59 | -87.59 | 0.08 |
| 1.43 | 1.16 | 1.2 | -1.14 | -87.33 | 0.04 |
| 2.86 | 1.18 | 1.18 | -1.37 | -86.58 | 0.4 |
| 4.29 | 1.28 | 1.23 | -1.65 | -87.4 | 0.54 |
| 5.71 | 1.46 | 1.51 | -1.76 | -88.02 | 0.28 |
| 7.14 | 1.31 | 1.46 | -1.82 | -87.06 | 0.3 |
| 8.57 | 1.06 | 1.2 | -1.81 | -86.11 | 0.32 |
| 10 | 1.23 | 1.24 | -2 | -84.97 | 0.1 |
| 11.43 | 1.12 | 1.17 | -2.19 | -82.74 | 0.13 |
| 12.86 | 1.19 | 1.33 | -2.42 | -83.43 | 0.18 |
| 14.29 | 1.21 | 1.4 | -2.56 | -74.35 | -0.21 |
| 15.71 | 1.2 | 1.49 | -2.84 | -74.59 | -0.33 |
| 17.14 | 1.28 | 1.44 | -2.85 | -74.17 | -1.56 |
| 18 | 1.37 | 1.47 | -3.04 | -74.88 | -1.51 |
| 18.57 | 1.29 | 1.35 | -3.11 | -74.65 | -1.83 |
| 20 | 1.18 | 1.25 | -3.47 | -74.32 | -1.5 |

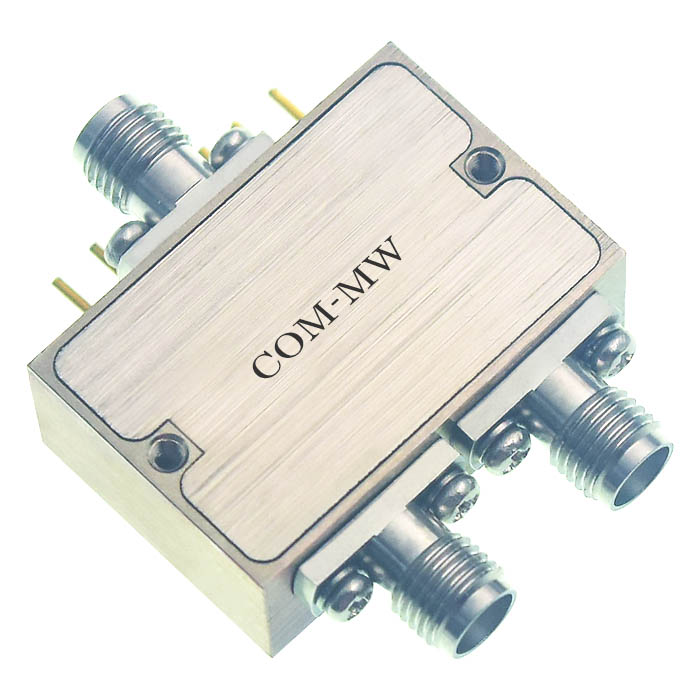

参考实物图
外形结构图（mm）

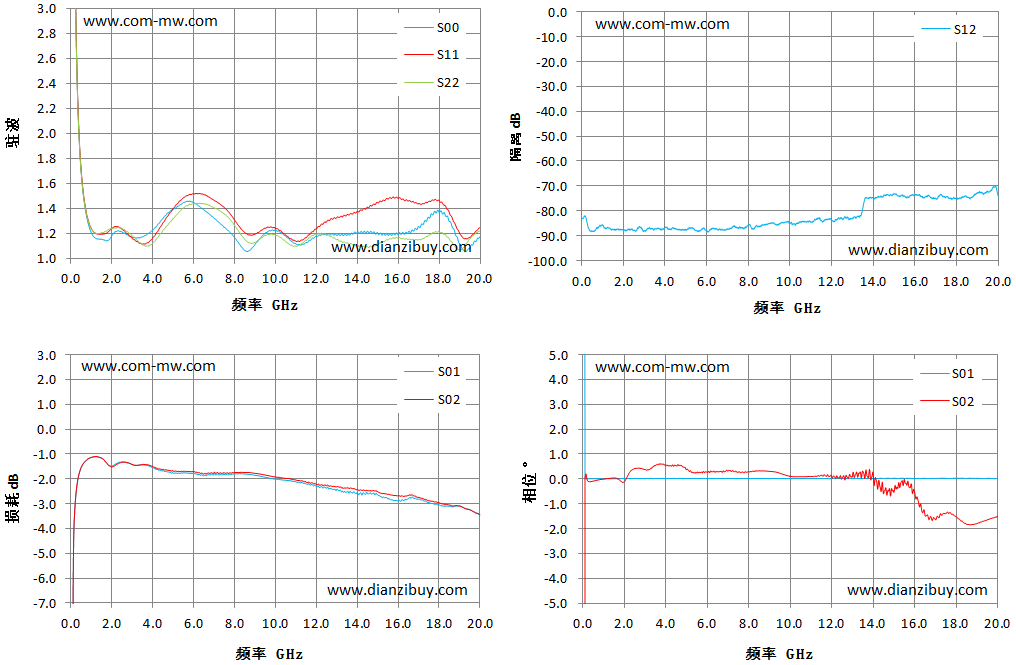

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
