产品
耦合器
500~3000MHz, 耦合度15.5dB, SMA, 100W, 普军级, 代替BDCH-15-33+
- ZDC8-15MC500-3000-3616
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 3000 | MHz |
| 插入损耗 | 0.25 | dB | ||
| 耦合度 | 14.5 | 15.5 | 16.5 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 功率容量 | 100W@+85℃ |
| 工作温度 | -55~+85℃ |
| 存储温度 | -55~+100℃ |
| 质量等级 | 普军级 |
| 其它 | 代替BDCH-15-33+ |
表格标题
| 输入端口 | 3 | 4 | 1 | 2 |
| 输出端口 | 4 | 3 | 2 | 1 |
| 正向耦合端口 | 1 | 2 | 3 | 4 |
| 反向耦合端口 | 2 | 1 | 4 | 3 |
| 接地端口 | 底部接地 | 底部接地 | 底部接地 | 底部接地 |

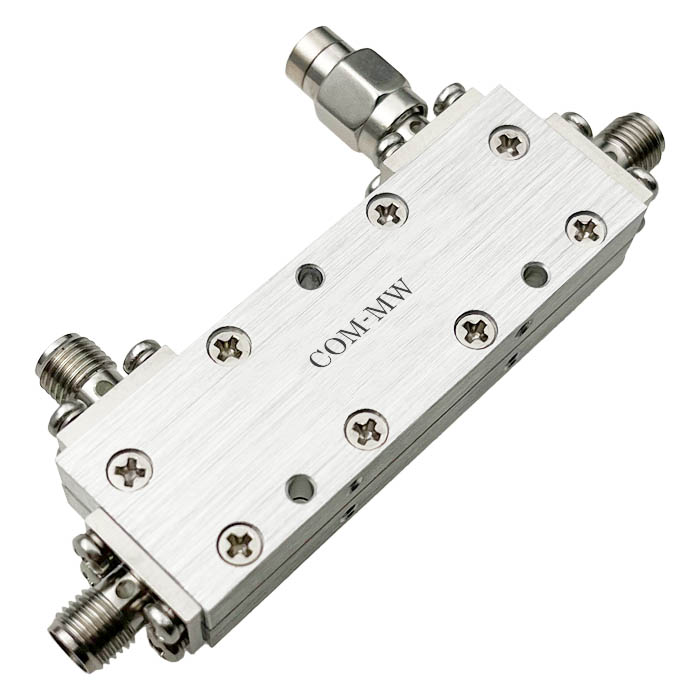

参考实物图

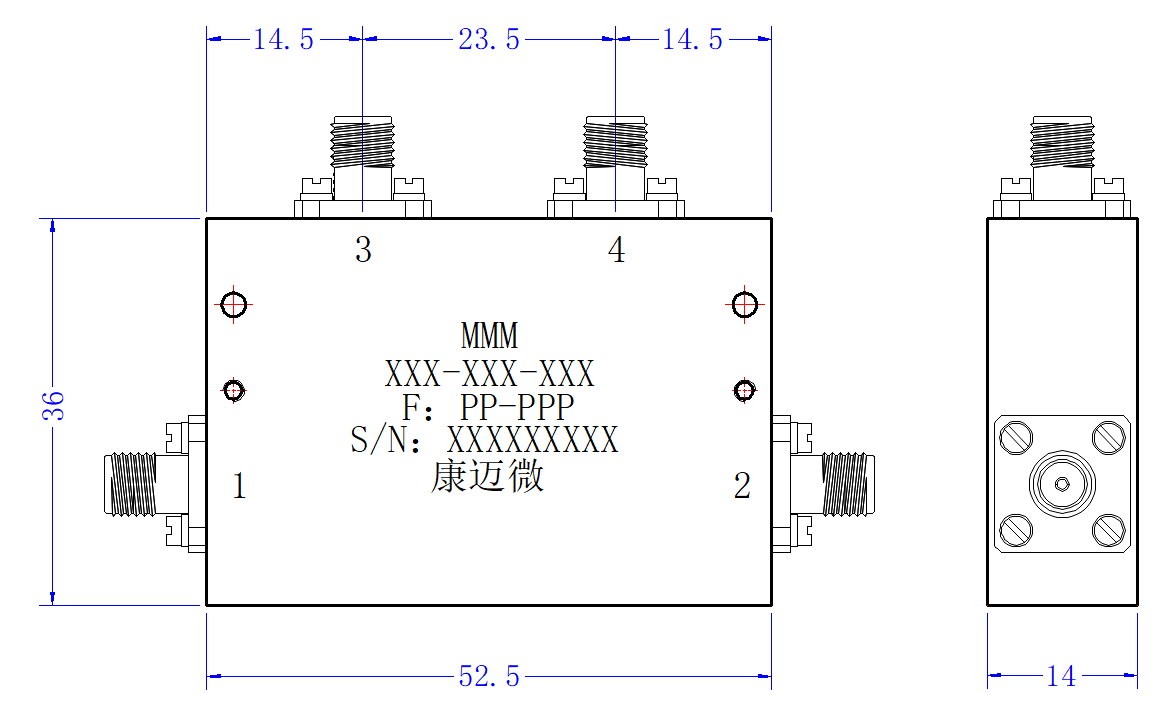

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
