产品
功分器
6~18GHz, 20W, 4路, 0°, SMA
- ZPD8-4M6000-18000-1183
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 20W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1,2,3,4 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
| 5 | 1.26 | 1.22 | -6.31 | 0.42 | -29.36 |
| 6 | 1.17 | 1.24 | -6.21 | 0.28 | -29.21 |
| 7 | 1.07 | 1.06 | -6.21 | 0.3 | -21.17 |
| 8 | 1.13 | 1.09 | -6.23 | 0.52 | -24.58 |
| 9 | 1.06 | 1.09 | -6.22 | 0.78 | -29.75 |
| 10 | 1.14 | 1.03 | -6.25 | 0.65 | -21.46 |
| 11 | 1.26 | 1.1 | -6.27 | 0.39 | -26.76 |
| 12 | 1.07 | 1.21 | -6.28 | 0.55 | -28.58 |
| 13 | 1.1 | 1.07 | -6.3 | 0.15 | -19.73 |
| 14 | 1.15 | 1.19 | -6.39 | 0.52 | -32.41 |
| 15 | 1.2 | 1.02 | -6.48 | 0.41 | -24.06 |
| 16 | 1.05 | 1.04 | -6.44 | 0.11 | -23.72 |
| 17 | 1.16 | 1.02 | -6.51 | -0.02 | -27.15 |
| 18 | 1.23 | 1.19 | -6.5 | 0.29 | -22.67 |
| 19 | 1.11 | 1.15 | -6.55 | -0.28 | -18.34 |

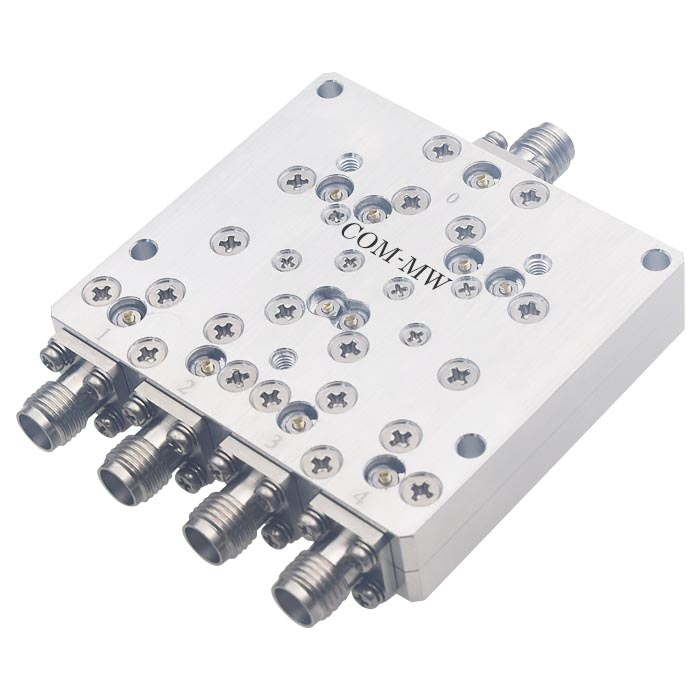

参考实物图

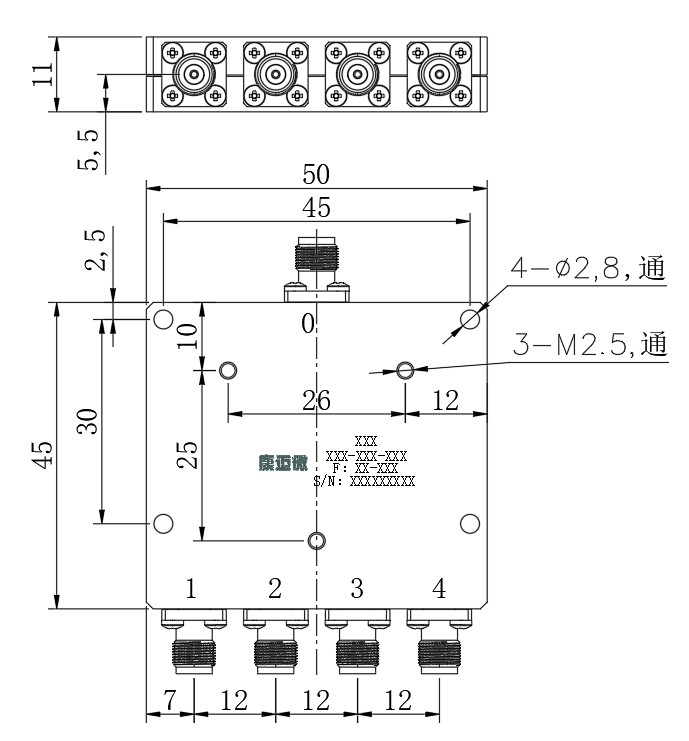

外形结构图（mm）

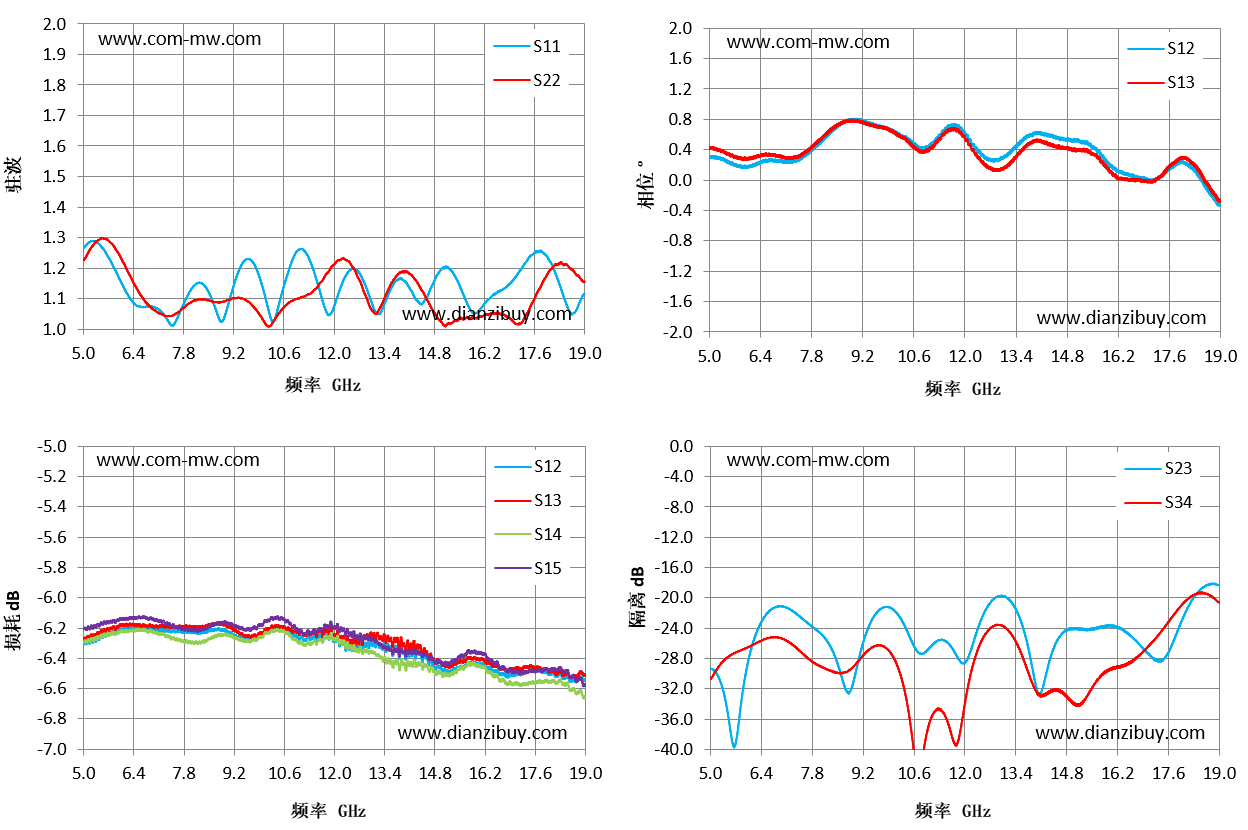

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
