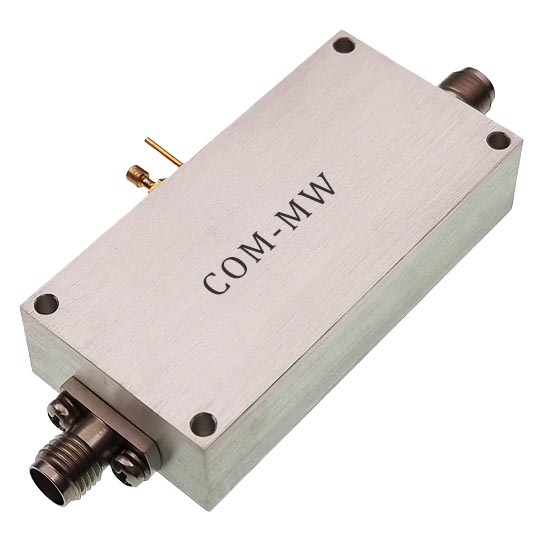

400~8000MHz, 增益30dB, 噪声系数2dB, P-1dB功率10dBm, SMA
宽带,低噪声。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 400 | ~ | 8000 | MHz |
增益 | 30 | dB | ||
噪声系数 | 2 | 2.5 | dB | |
驻波比 | 2.2 | |||
P-1dB功率 | 10 | dBm |
接口形式 | SMA-K |
阻抗 | 50Ω |
表面 | 白色 |
工作电压 | +12V |
工作电流 | 200mA |
工作温度 | -30~+70℃设计保证 |
其它 | 1、工作频率范围内的任意20MHz内增益浮动不超过0.1dB; 2、由于放大器尺寸较小,请安装在散热器上或有大面积散热的机壳上,帮助放大器散热; 3、最大输入不损坏功率:10dBm。 |

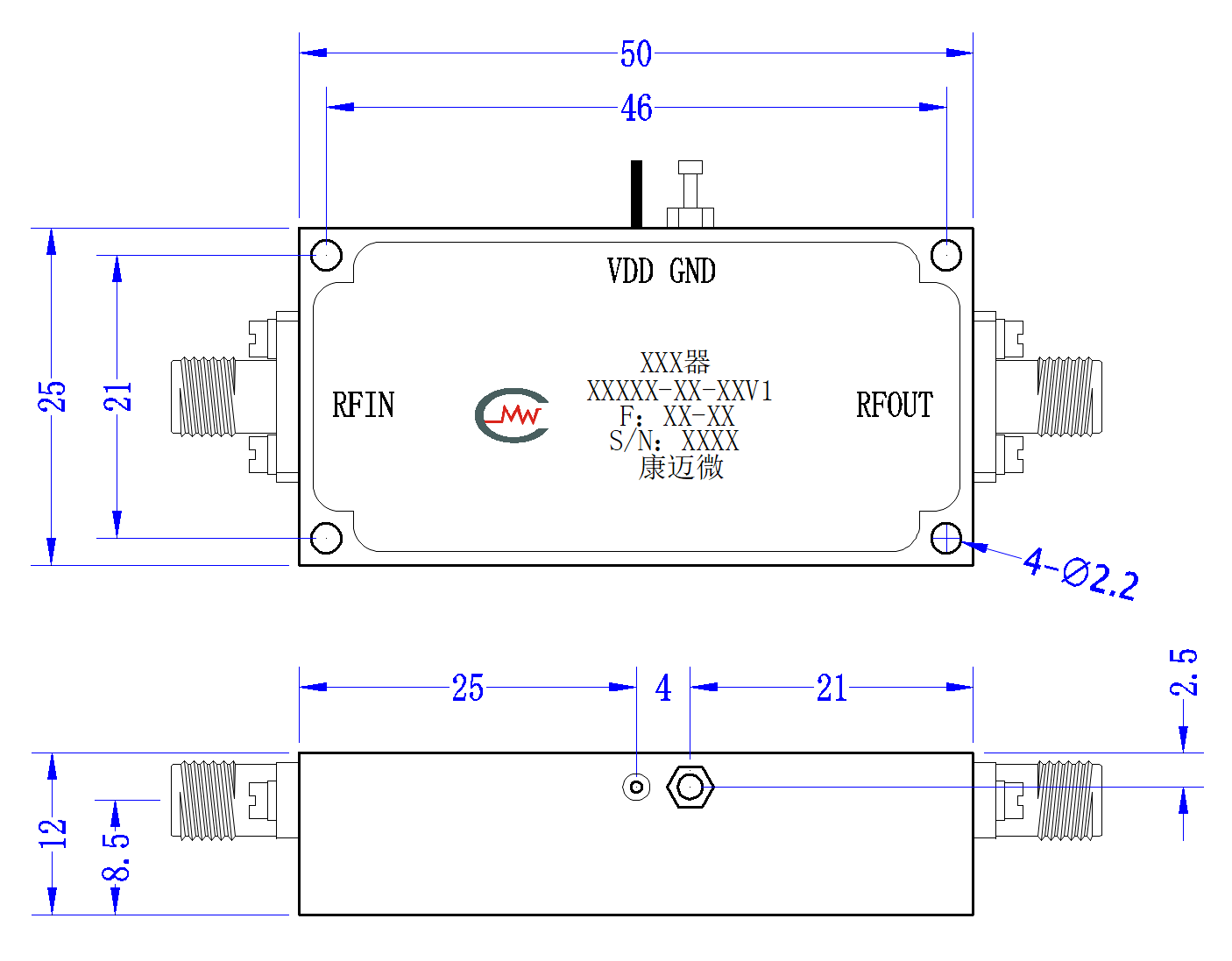

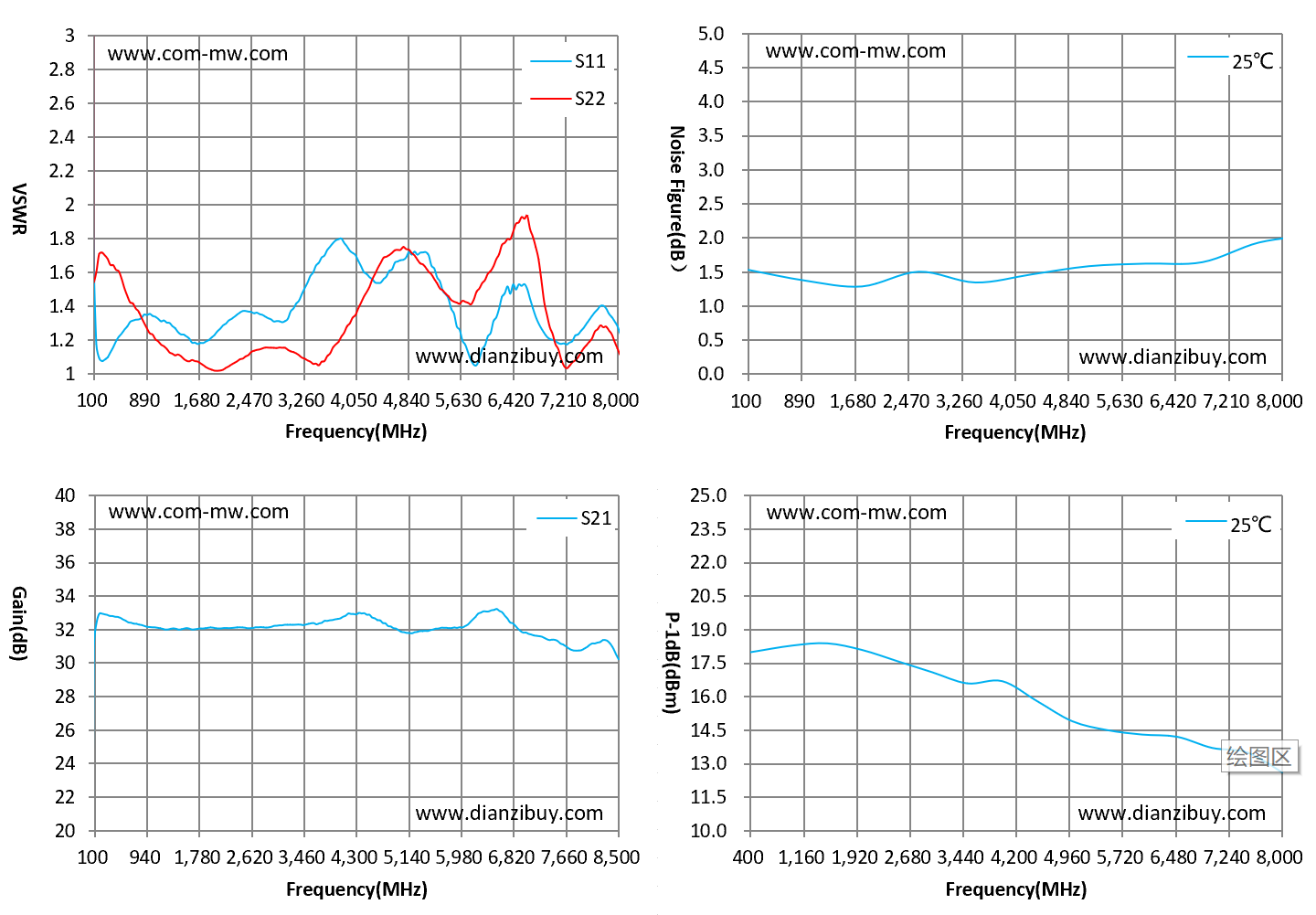

F(MHz) | P-1(dBm) | NF(dB) | S11 VSWR | S22 VSWR | Gain(dB) |
100 | 18 | 1.52 | 1.17 | 1.59 | 32.9 |
940 | 18.3 | 1.36 | 1.35 | 1.23 | 32.1 |
1780 | 18.1 | 1.28 | 1.19 | 1.03 | 32.1 |
2620 | 17.6 | 1.5 | 1.43 | 1.14 | 32 |
3460 | 16.6 | 1.34 | 1.65 | 1.04 | 32.3 |
4300 | 15.8 | 1.46 | 1.55 | 1.55 | 32.9 |
5140 | 14.9 | 1.58 | 1.7 | 1.6 | 31.8 |
5980 | 14.3 | 1.62 | 1.22 | 1.59 | 32.2 |
6820 | 14.1 | 1.64 | 1.26 | 1.55 | 32.2 |
7660 | 13.5 | 1.93 | 1.38 | 1.26 | 30.9 |
8000 | 12.6 | 2 | 1.23 | 1.1 | 31 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
