产品
滤波器
通带频率DC~110MHz, 0.2-2.5GHz≥40dBc, dB, SC-50K
- ZLPF2-L30-110-2578
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 110 | MHz |
| 通带损耗 | / | / | 0.3 | dB | ||
| 带内波动 | / | / | 0.3 | dB | ||
| 带外抑制 | 0.2-2.5 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.2 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SC-50K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 2000W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.1 | 1.1 | -0.24 | 9.45 |
| 14 | 1.12 | 1.12 | -0.05 | 11.2 |
| 29 | 1.18 | 1.21 | 0.08 | 10.46 |
| 43 | 1.1 | 1.09 | -0.03 | 10.22 |
| 57 | 1.12 | 1.11 | -0.11 | 11.11 |
| 71 | 1.17 | 1.16 | -0.14 | 10.96 |
| 86 | 1.05 | 1.05 | -0.06 | 11.47 |
| 100 | 1.1 | 1.07 | -0.1 | 12.49 |
| 114 | 1.05 | 1.03 | -0.12 | 13.49 |
| 129 | 1.2 | 1.2 | -0.17 | 15.21 |
| 143 | 1.69 | 1.74 | -0.56 | 18.93 |
| 157 | 3.91 | 3.28 | -2.33 | 30.82 |
| 171 | 140.95 | 61.05 | -21.47 | 12.83 |
| 186 | 243.05 | 72.33 | -37.9 | 6.3 |
| 200 | 197.56 | 73.42 | -46.7 | 4.03 |

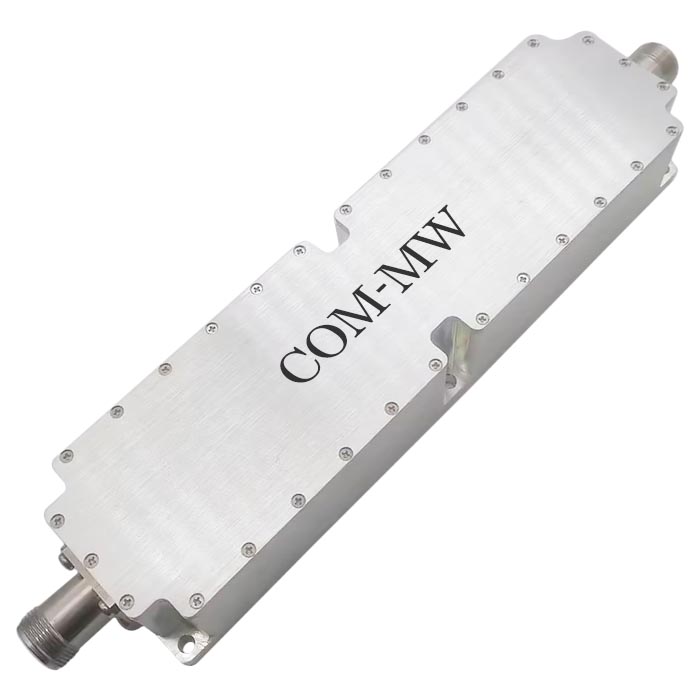

参考实物图

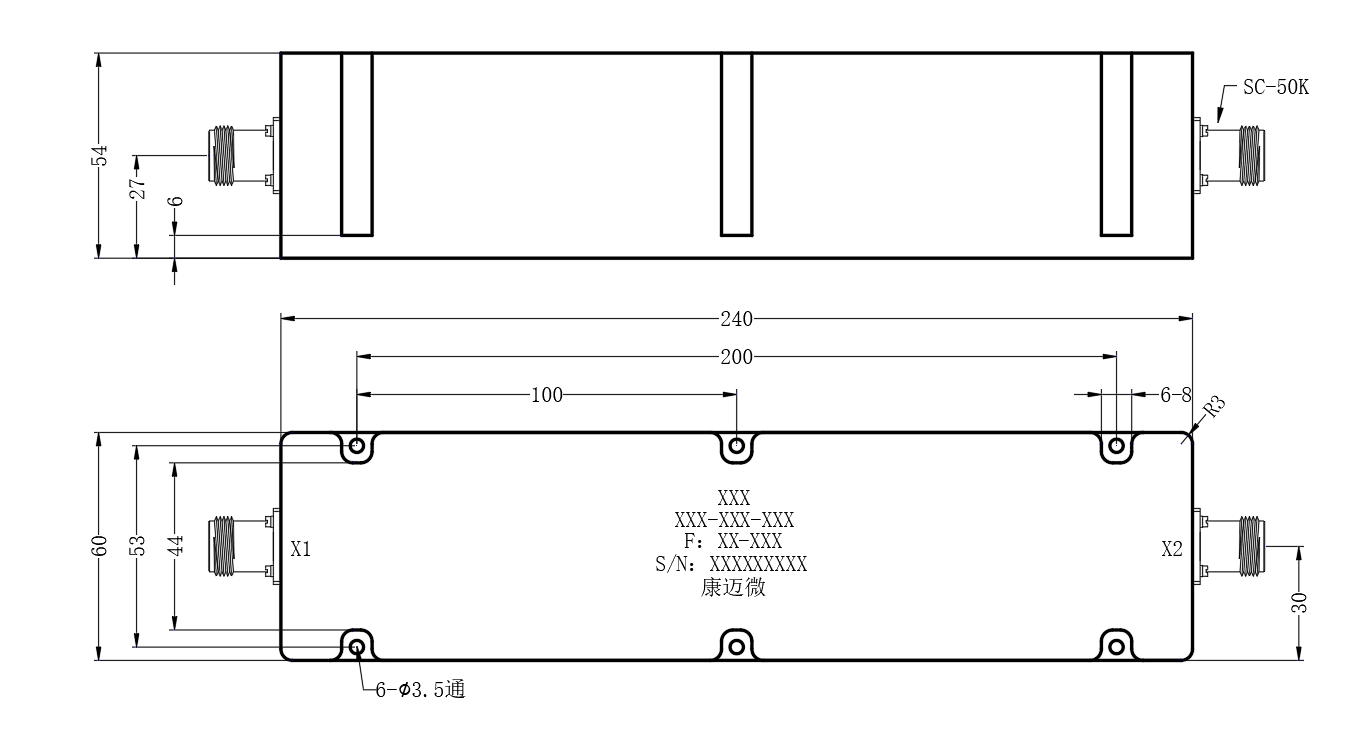

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
