双工器
5100~5925MHz, 10200~11850MHz, 15300~17800MHz, SMA-K, 三频合路器
- ZCB8-M5100-17800-1857
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 5100 | ~ | 5925 | MHz |
| 通带频率二 | / | / | 10200 | ~ | 11850 | MHz |
| 通带频率三 | / | / | 15300 | ~ | 17800 | MHz |
| 通带驻波 | 1.8 | |||||
| 通带损耗 | 1.5 | dB | ||||
| 通带一抑制度 | 10.2-17.8 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | DC-5.925 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | 15.3-17.8 | GHz≥ | 50 | dB | ||
| 通带三抑制度 | DC-11.85 | GHz≥ | 50 | dB |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+84℃设计保证 |
| 其它 | 三频合路器 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB |
|---|---|---|---|---|
| 0.01 | 1.02 | -0.02 | -80.38 | -80.58 |
| 1.36 | 1.14 | -0.1 | -83.88 | -81.44 |
| 2.71 | 1.2 | -0.24 | -85.21 | -66.82 |
| 4.07 | 1.23 | -0.22 | -83.61 | -78.72 |
| 5.43 | 1.13 | -0.27 | -83.58 | -62.47 |
| 6.79 | 1.18 | -0.41 | -84.21 | -70.41 |
| 8.14 | 4.6 | -10.33 | -85.46 | -2.3 |
| 9.5 | 22.06 | -83.79 | -82.96 | -0.47 |
| 10.86 | 22.45 | -69.98 | -87.33 | -0.69 |
| 12.21 | 18.38 | -67.47 | -68.51 | -0.54 |
| 13.57 | 11.51 | -81.78 | -5.54 | -21.25 |
| 14.93 | 18.52 | -82.89 | -0.5 | -53.29 |
| 16.29 | 24.43 | -85.97 | -0.36 | -77.82 |
| 17.64 | 27.38 | -83.2 | -0.51 | -78.85 |
| 19 | 20.59 | -89.66 | -0.56 | -82.3 |

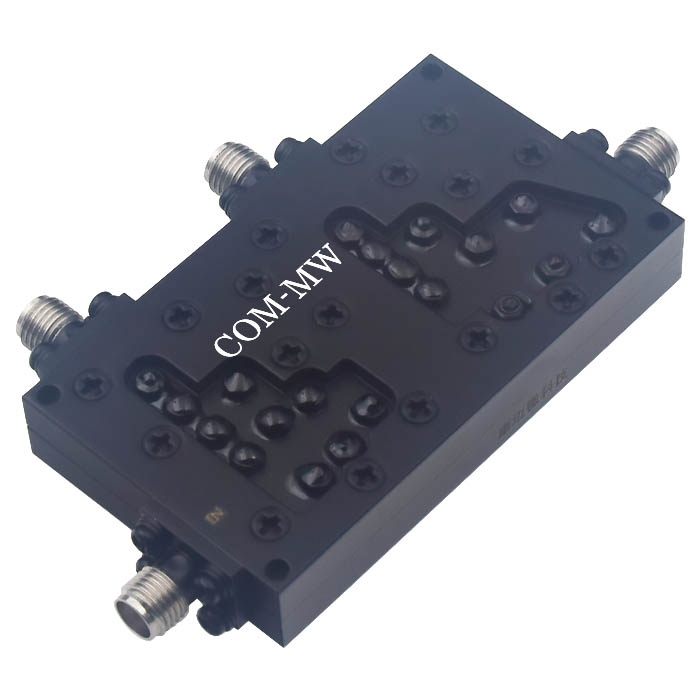

参考实物图

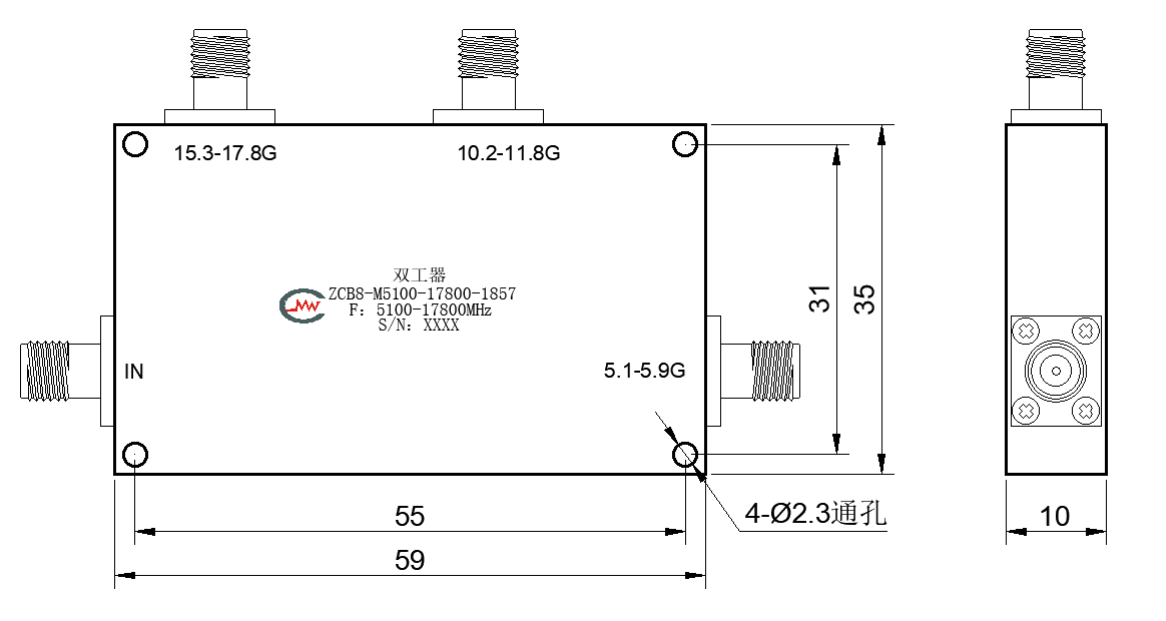

外形结构图

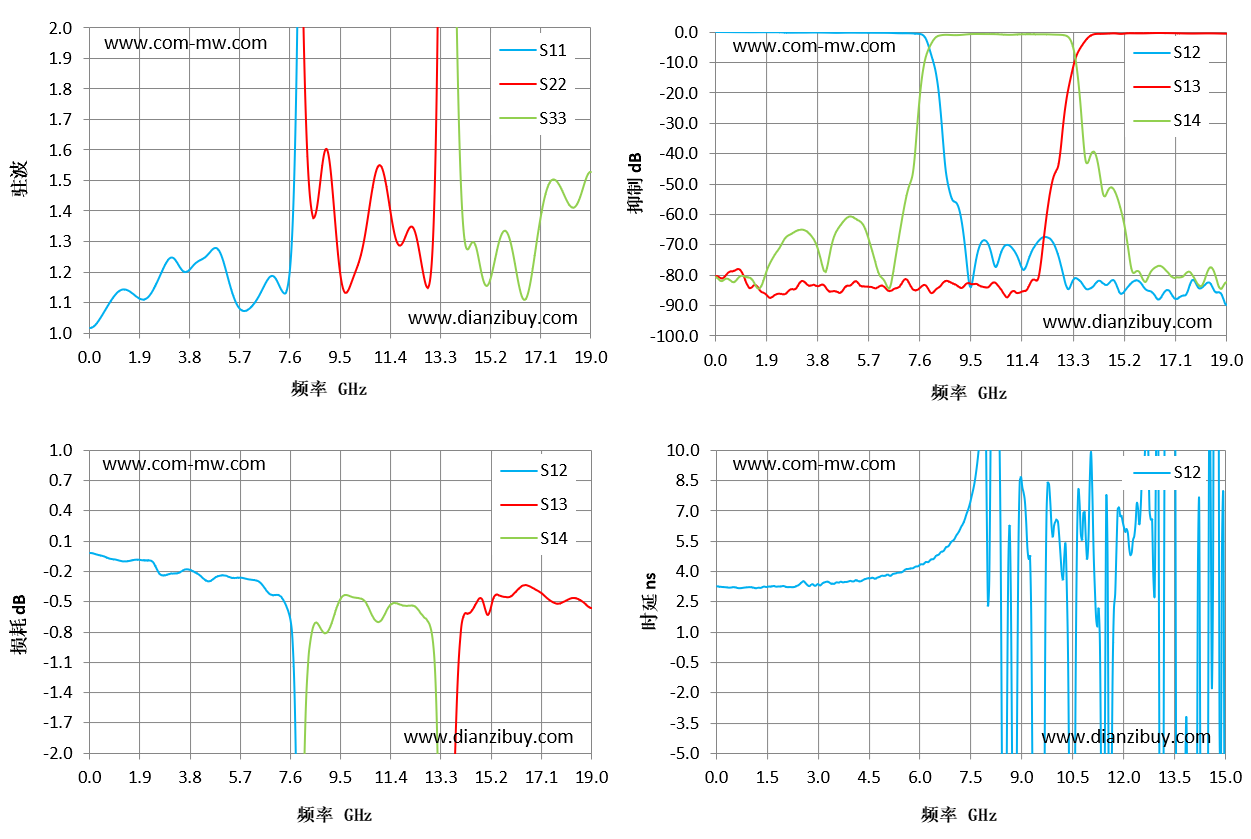

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
