开关
DC~18GHz,双刀双掷,TTL控制,反射式,15ms,SMA,12V,200万次
- DSW9-4R0-18G-2655
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.3 | dB@6G | ||
| 插入损耗 | 0.5 | dB@18G | ||
| 隔离度 | 70 | dB@6G | ||
| 隔离度 | 55 | dB@18G | ||
| 驻波比 | 1.3 | @6G | ||
| 驻波比 | 1.5 | @18G | ||
| 功率容量 | 80 | W@6G | ||
| 功率容量 | 50 | W@18G |
其它参数
| 开关路数 | 双刀双掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 控制接口 | D-SUB15-Male |
控制端口定义
| Pin 1 | +24V | / |
| Pin 2 | GND | |
| Pin 3 | TTL高电平 | RF 1-3,RF 2-4 |
| Pin 3 | TTL低电平 | RF 1-2,RF 3-4 |
| Pin 4~15 | 不使用 | / |
典型测试数据
| 频率 GHz | S00 驻波 | S01 损耗 dB | S23 隔离 dB | S02 相位 ° |
| 0.1 | 1.01 | 0.04 | -67.85 | 0.02 |
| 2.86 | 1.07 | 0.01 | -80.83 | -0.2 |
| 4.29 | 1.09 | -0.02 | -81.2 | -0.28 |
| 7.14 | 1.12 | -0.02 | -84.05 | -0.45 |
| 8.57 | 1.04 | -0.04 | -81.77 | -0.53 |
| 10 | 1.2 | -0.11 | -81.48 | -0.68 |
| 12.86 | 1.09 | -0.17 | -81.59 | -0.9 |
| 14.29 | 1.21 | -0.17 | -81.07 | -0.93 |
| 17.14 | 1.13 | -0.3 | -80.14 | -0.97 |
| 18.57 | 1.09 | -0.24 | -80.36 | -1.26 |
| 20 | 1.14 | -0.3 | -77.91 | -1.36 |

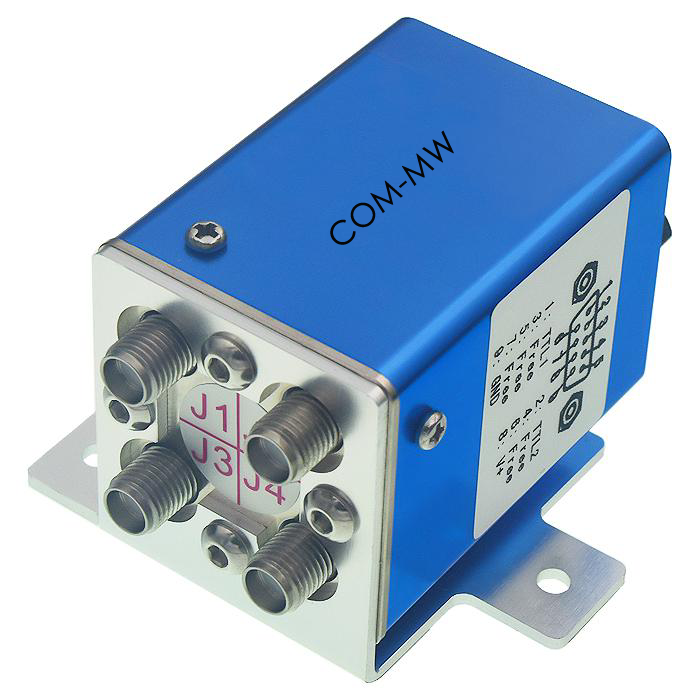

参考实物图

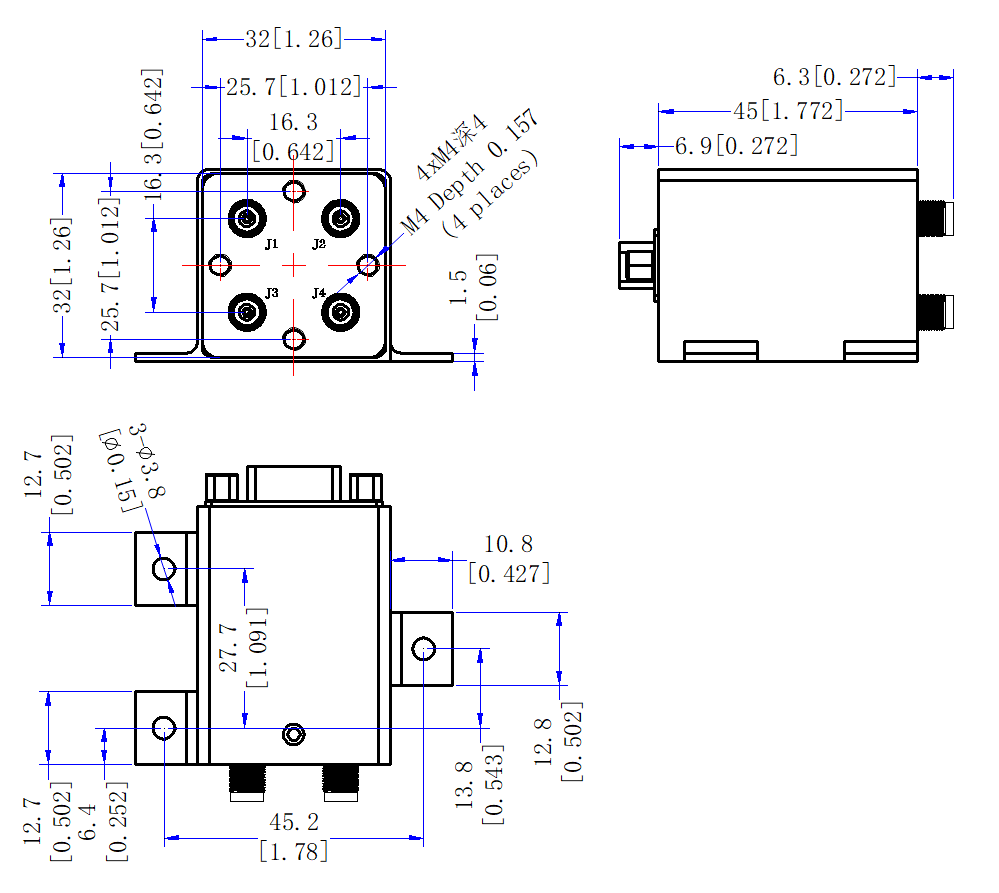

外形结构图（mm）

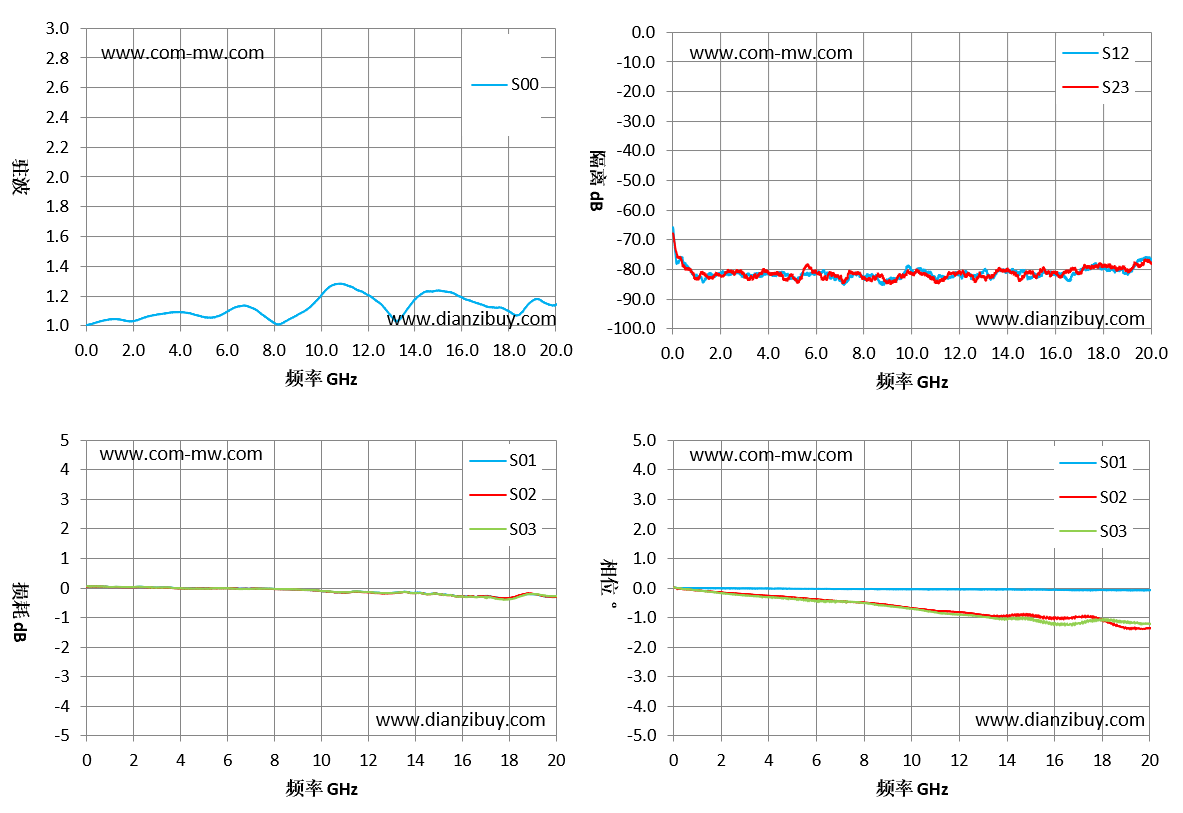

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 开关顺序：先断后合。 |
