功分器
10~3000MHz, 1W, 8路, 相位0°, SMA
- ZPD8-8L10-3000-884
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 10 | ~ | 3000 | MHz |
| 插入损耗 | 4.5 | dB | ||
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 2 | |||
| 输出驻波比 | 2 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 10 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1-8 |
典型测试数据
| 频率 MHz | S00 驻波 | S01 驻波 | S02 损耗 dB | S03 相位 ° | S12 隔离 dB |
|---|---|---|---|---|---|
| 10 | 2.33 | 1.69 | -10.8 | -0.06 | -18.65 |
| 238 | 1.9 | 1.61 | -10.87 | 0.25 | -18.11 |
| 466 | 1.5 | 1.62 | -10.88 | 0.55 | -19.13 |
| 694 | 1.61 | 1.63 | -10.89 | 0.54 | -20.45 |
| 921 | 1.76 | 1.65 | -11.21 | 0.26 | -22.06 |
| 1149 | 1.44 | 1.56 | -10.93 | 0.1 | -30.61 |
| 1377 | 1.17 | 1.48 | -10.84 | -0.13 | -25.24 |
| 1605 | 1.3 | 1.67 | -11.45 | -0.48 | -20.63 |
| 1833 | 1.34 | 1.85 | -11.79 | -1.21 | -21.43 |
| 2061 | 1.24 | 1.88 | -11.98 | -1.6 | -20.57 |
| 2289 | 1.08 | 1.9 | -12.34 | -2.57 | -18.64 |
| 2516 | 1.4 | 1.94 | -12.85 | -3.17 | -17.51 |
| 2744 | 1.46 | 1.91 | -13.72 | -4.82 | -16.97 |
| 2972 | 1.39 | 1.97 | -14.76 | -6.29 | -17.46 |
| 3200 | 1.23 | 1.97 | -15.74 | -7.47 | -14.25 |

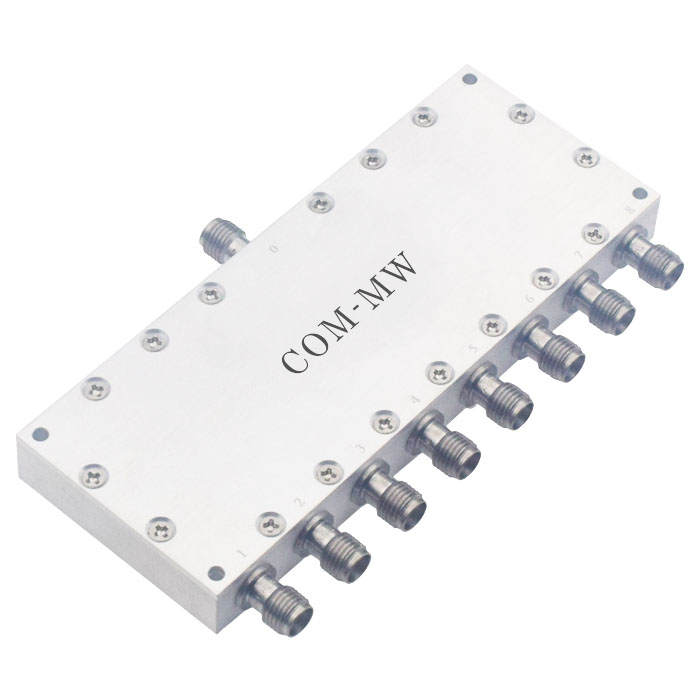

参考实物图

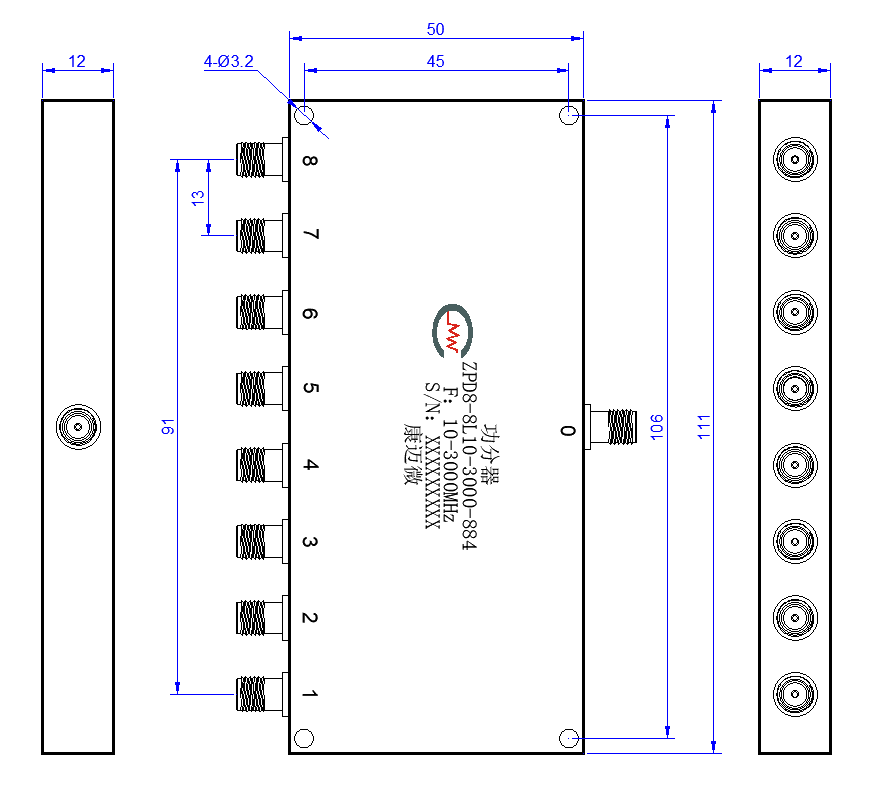

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
