功分器
10~6000MHz, 1W, 2路, 相位0°, SMA
- ZPD8-2L10-6000-3209
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 6000 | MHz |
| 插入损耗 | 6.5 | dB | ||
| 隔离度 | 11 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.8 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 镀金0.5um |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃ |
| 储存温度 | -55~+85℃ |
端口定义
| 公共端口 | C |
| 分配端口 | 1，2 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 10 | 1.01 | 1.66 | -6.04 | -12.08 | -0.08 |
| 474 | 1.02 | 1.68 | -6.03 | -12.02 | 0.14 |
| 937 | 1.01 | 1.67 | -6.03 | -12.02 | 0.29 |
| 1401 | 1.01 | 1.67 | -6.03 | -11.96 | 0.43 |
| 1864 | 1.05 | 1.67 | -6.04 | -11.91 | 0.58 |
| 2328 | 1.09 | 1.67 | -6.05 | -11.87 | 0.72 |
| 2791 | 1.13 | 1.66 | -6.05 | -11.84 | 0.87 |
| 3255 | 1.18 | 1.66 | -6.06 | -11.84 | 0.99 |
| 3719 | 1.22 | 1.66 | -6.12 | -11.96 | 1.32 |
| 4182 | 1.24 | 1.67 | -6.16 | -11.93 | 1.66 |
| 4646 | 1.26 | 1.68 | -6.16 | -11.96 | 1.88 |
| 5109 | 1.28 | 1.7 | -6.12 | -12.03 | 2.02 |
| 5573 | 1.28 | 1.72 | -6.09 | -12.17 | 2.14 |
| 6036 | 1.28 | 1.73 | -6.09 | -12.16 | 2.31 |
| 6500 | 1.3 | 1.74 | -6.12 | -12.06 | 2.48 |

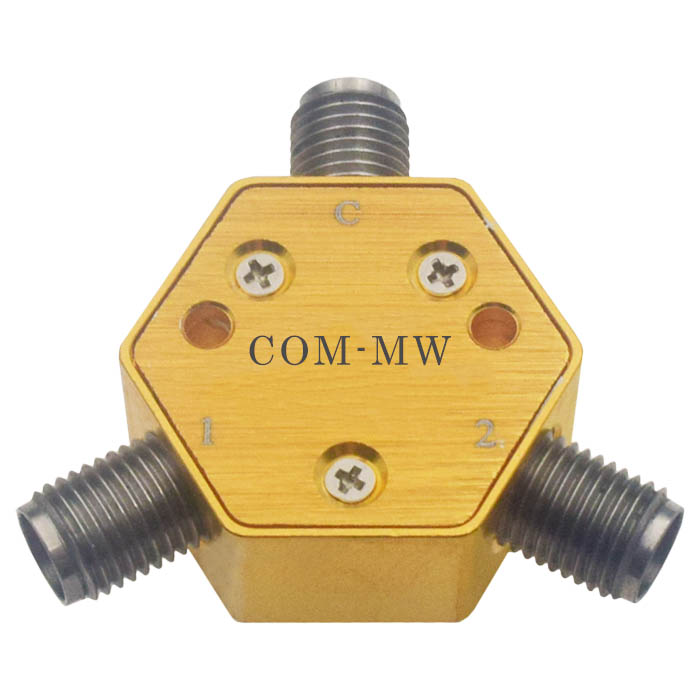

参考实物图

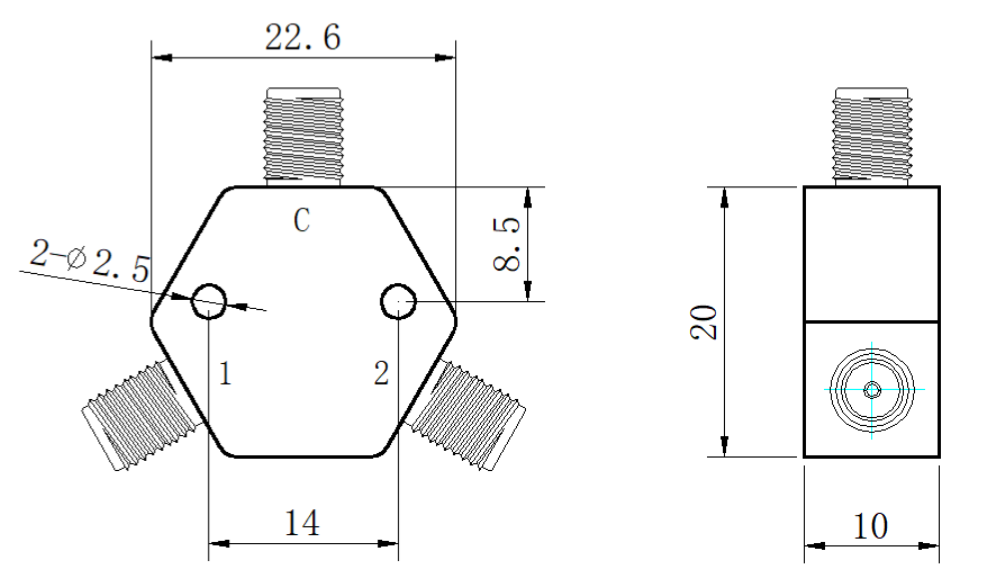

外形结构图（mm）

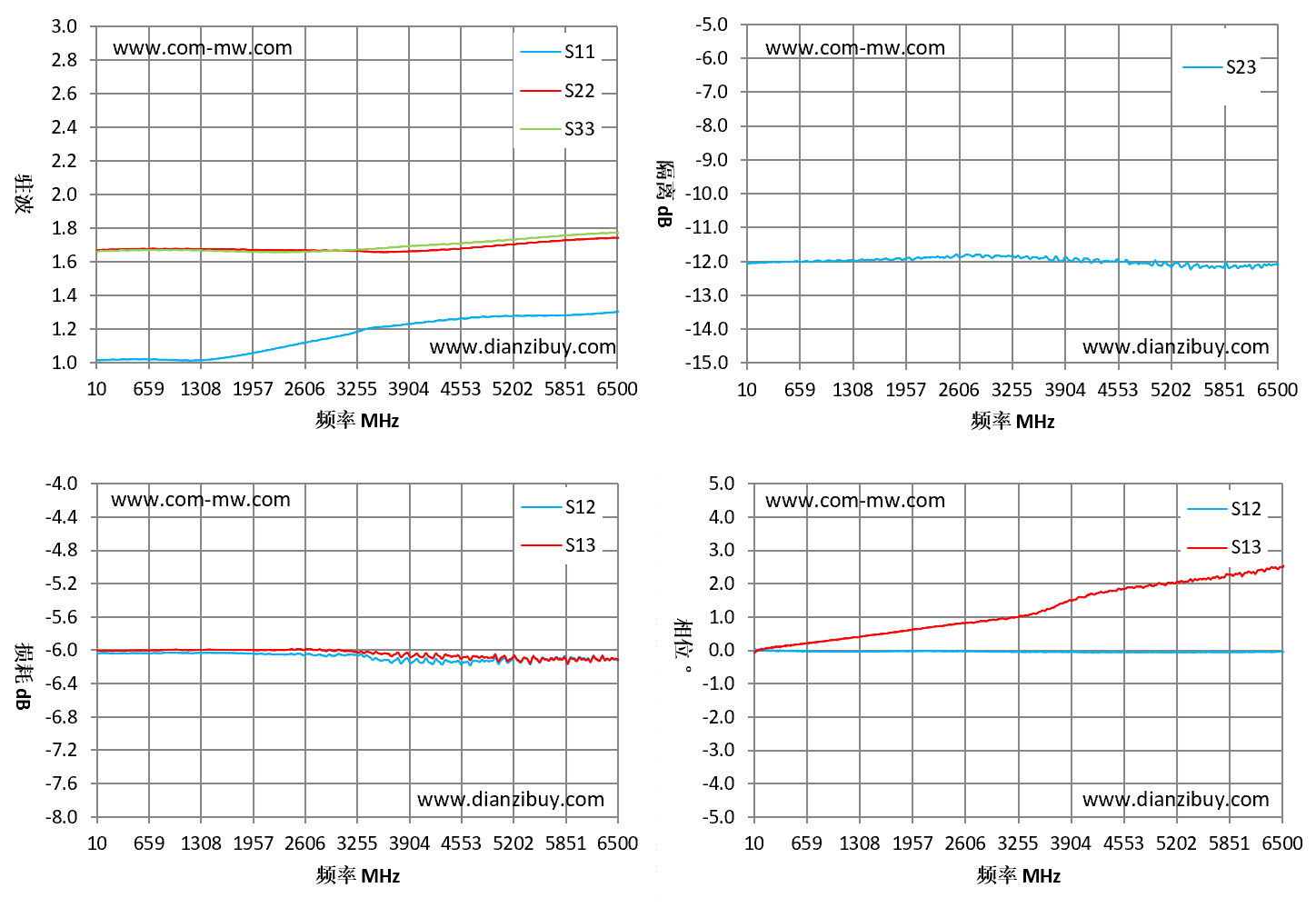

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
