产品
滤波器
通带频率 356~456MHz,DC-200MHz≥50dB,200-210MHz≥30dB,SMA
- ZBF2-L406-100-3131
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 356 | ~ | 456 | MHz |
| 通带损耗 | / | / | 0.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-200 | MHz≥ | 50 | dB | ||
| 带外抑制 | 200-210 | MHz≥ | 30 | dB | ||
| 带外抑制 | 600-800 | MHz≥ | 30 | dB | ||
| 带外抑制 | 800-1500 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.25 |
其它参数
| 接口形式 | SMA-MF |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+75℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 其它 | 满足ROHS |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 200.00 | 106.60 | 100.37 | -58.24 | -58.24 | 2.86 |
| 236.00 | 26.92 | 58.18 | -20.43 | -20.43 | 7.27 |
| 271.00 | 4.48 | 4.84 | -3.04 | -3.04 | 10.13 |
| 307.00 | 2.22 | 2.26 | -1.16 | -1.16 | 7.28 |
| 343.00 | 1.15 | 1.16 | -0.37 | -0.37 | 5.71 |
| 379.00 | 1.05 | 1.08 | -0.34 | -0.34 | 5.09 |
| 414.00 | 1.11 | 1.11 | -0.38 | -0.38 | 4.97 |
| 450.00 | 1.13 | 1.18 | -0.43 | -0.43 | 5.24 |
| 486.00 | 1.04 | 1.02 | -0.52 | -0.52 | 6.27 |
| 521.00 | 2.45 | 2.36 | -1.95 | -1.95 | 10.23 |
| 557.00 | 15.40 | 23.24 | -12.88 | -12.88 | 7.74 |
| 593.00 | 22.13 | 1426.47 | -30.69 | -30.69 | 4.11 |
| 629.00 | 27.72 | 62.99 | -42.61 | -42.61 | 3.11 |
| 664.00 | 43.48 | 812.94 | -58.99 | -58.99 | 2.70 |
| 700.00 | 61.07 | 1358.93 | -74.88 | -74.88 | 0.01 |

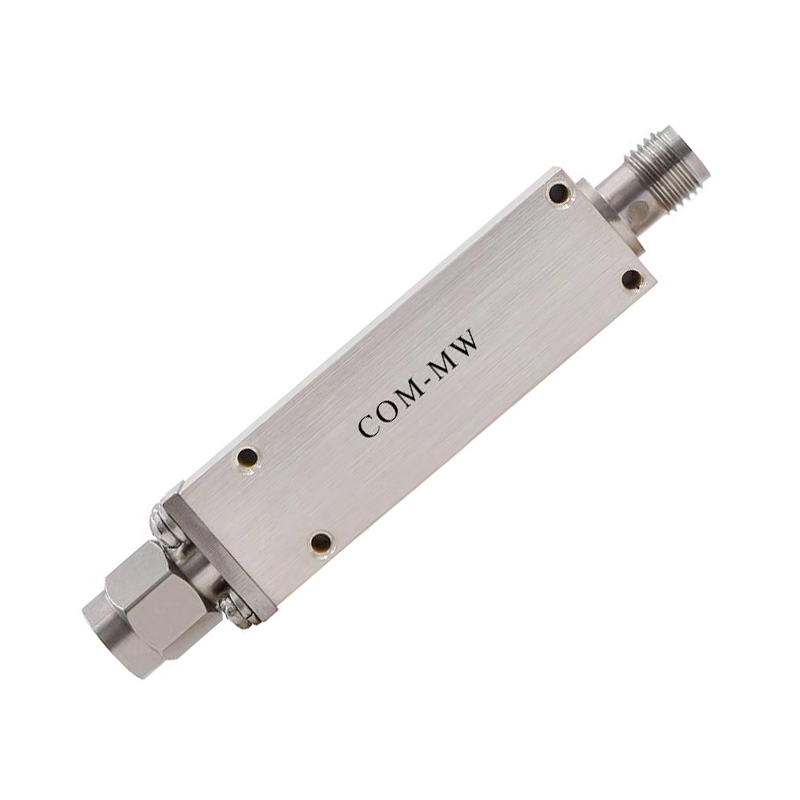

参考实物图

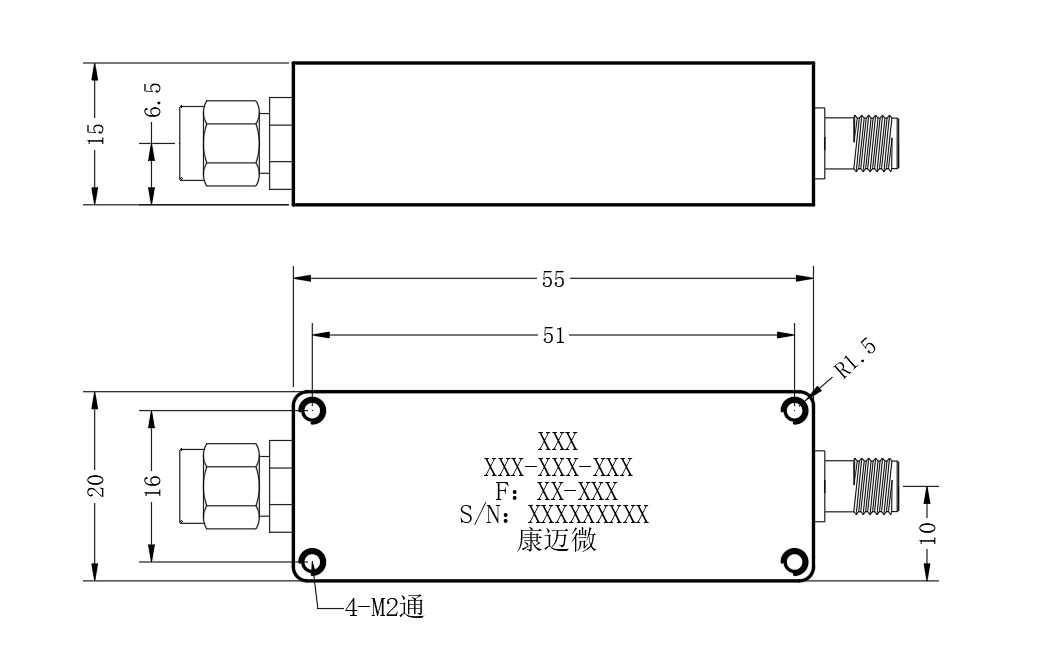

外形结构图（mm）

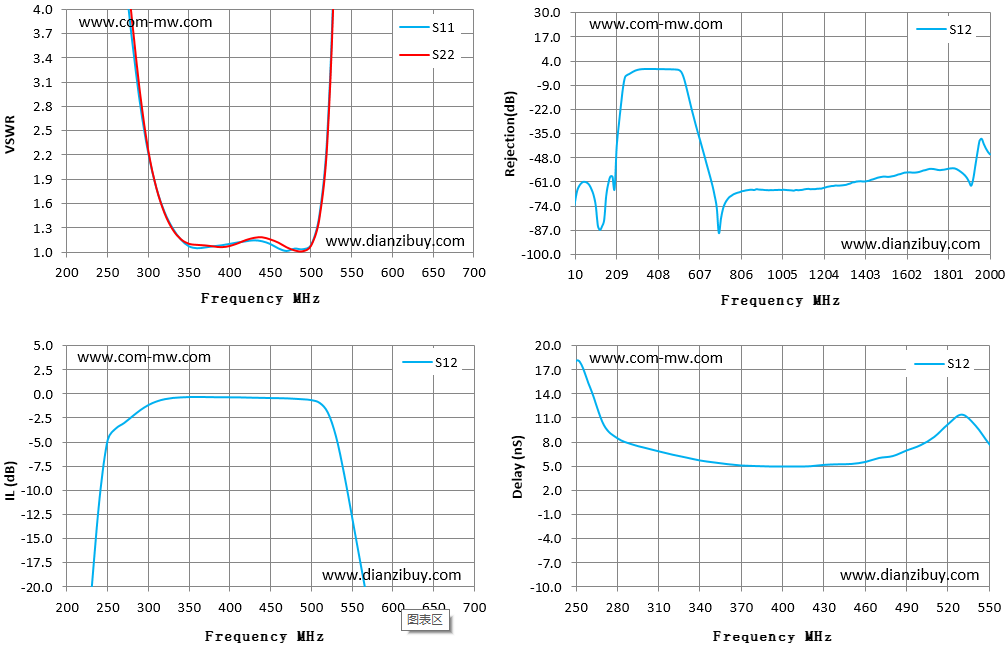

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
