产品
开关
0.2~3.2GHz,单刀双掷 ,TTL控制,反射式,3us,SMA,28V
- DSW17-2R0.2-3.2G-144
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.2 | ~ | 3.2 | GHz |
| 插入损耗 | 1.3 | dB | ||
| 隔离度 | 30 | dB | ||
| 驻波比 | 1.5 |
其它参数
| 开关路数 | 单刀双掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 电子反射式开关 |
| 开关时间 | 3us |
| 接口形式 | SMA-F可拆0.38mm针 |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 产品外壳材料 | 铝6061 |
| 电流电压 | +28V≤200mA |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
真值表
端口定义
| 公共端口 | RFC |
| 分路端口 | RF1、RF2 |

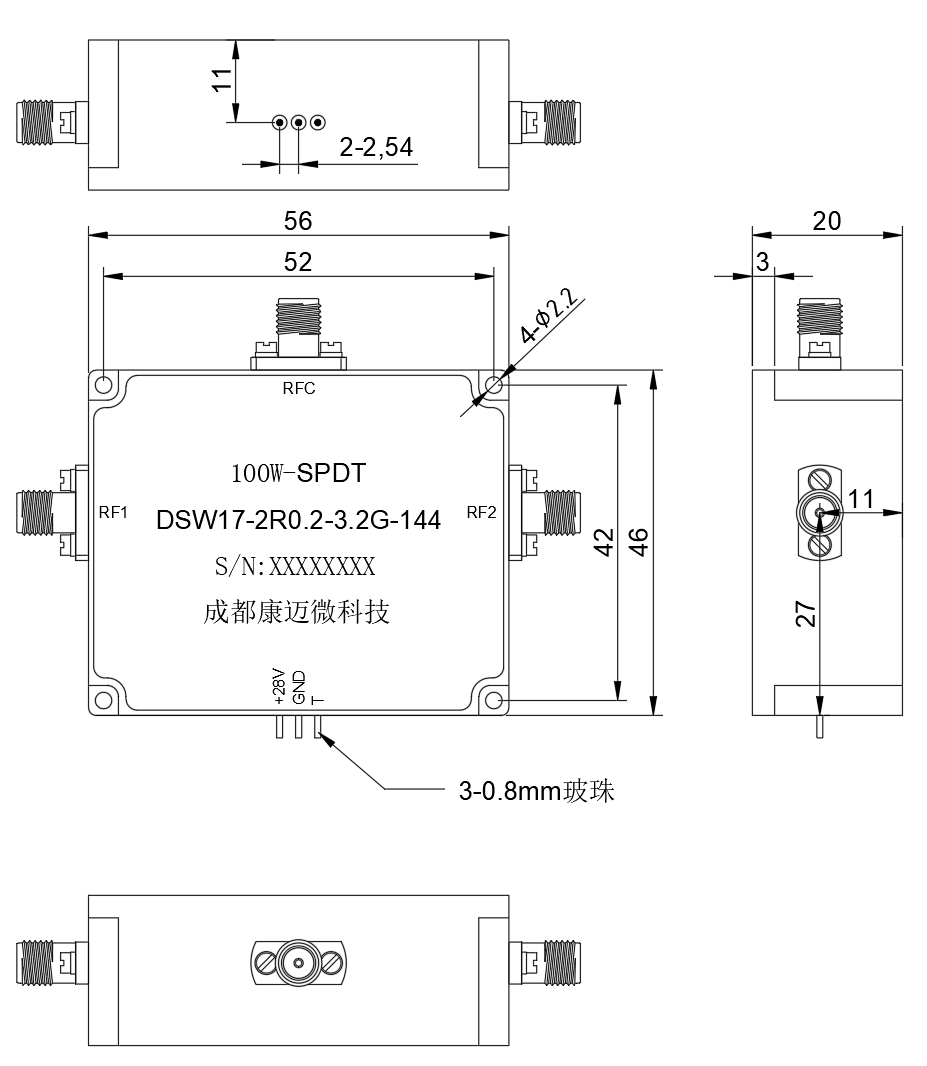

外形结构图（mm）

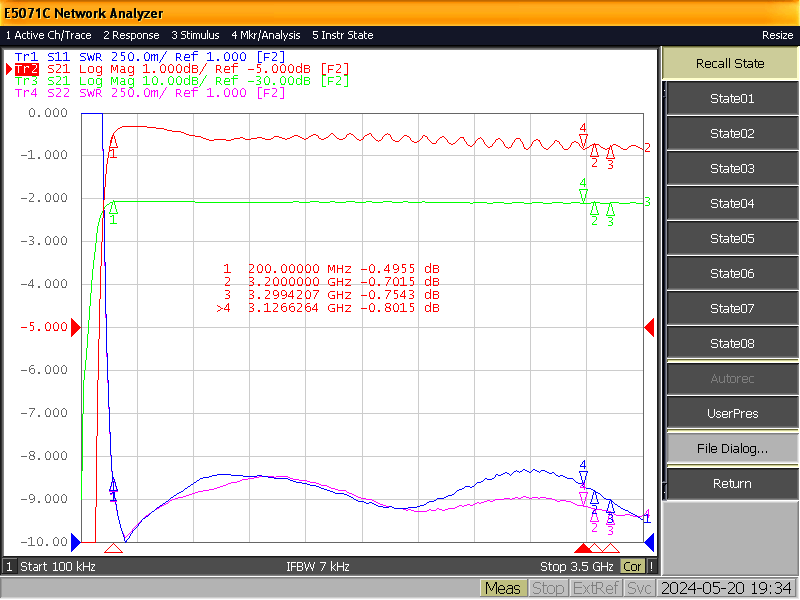

典型测试曲线图
注意事项
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
