工作频率5.8~8GHz, 增益dBi, 垂直极化, SMA-K

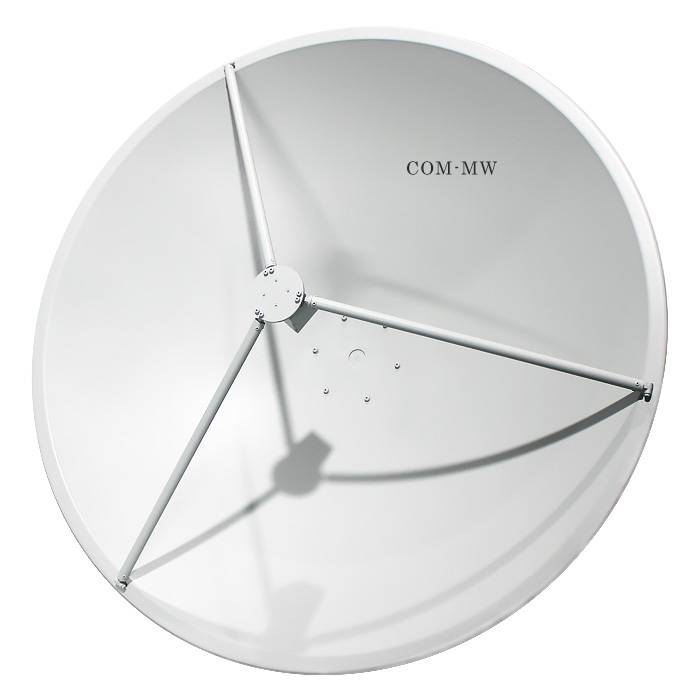

抛物面天线是指由抛物面反射器和位于其焦点上的照射器(馈源)组成的面天线。通常采用金属的旋转抛物面、切制旋转抛物面或柱形抛物面作为反射器,采用喇叭或带反射器的对称振子作馈源。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 5.8 | ~ | 8 | GHz |
增益 | 30 | dBi | ||
驻波比 | 2.0 | |||
3dB波束宽度 | 4*4 | ° |
极化方式 | 垂直极化 |
功率容量 | 20W设计保证 |
接口形式 | SMA-K |

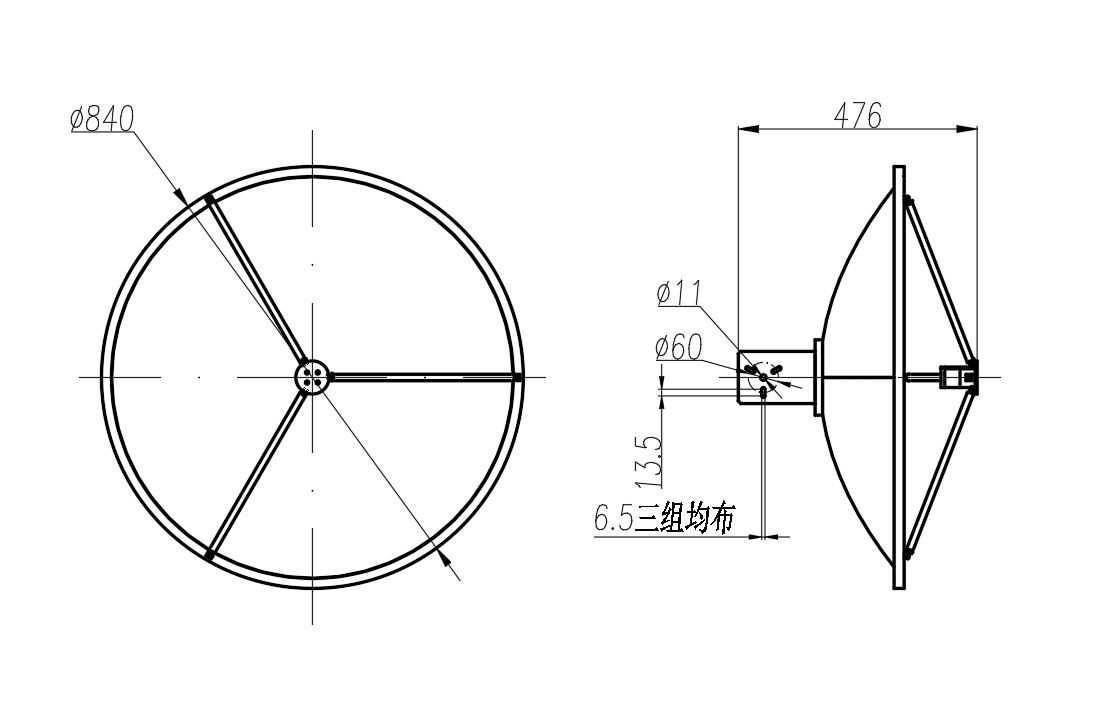

外形尺寸 | 840*840*480mm |
估算重量 | 4Kg |
表面 | 海灰色烤漆 |
工作温度 | -25~+55℃设计保证 |
储存温度 | -40~+75℃设计保证 |
1、天线为精密设备,使用过程中轻拿轻放,避免挤压、磕碰;
2、严禁私自拆卸、更换天线配件,可能导致天线性能恶化或无法工作;
3、为保证天线性能,天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近;
4 、严禁在雷雨天气室外安装、使用天线产品,使用时应同时配有避雷设施;
5 、天线含有电子元器件,请勿当普通垃圾随意丢弃。
