延时器
工作频率110~520MHz, 延时量400±20ps, 表面贴装
- DTD15-110-520-1280
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 110 | ~ | 520 | MHz |
| 插入损耗 | 1.2 | dB | ||
| 延时量 | 400±20 | ps | ||
| 驻波比 | 1.5 |
环境要求
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 延时量 ps | S22 驻波 |
|---|---|---|---|---|
| 100 | 1.05 | -0.11 | 390.68 | 1.04 |
| 154 | 1.06 | -0.14 | 400 | 1.05 |
| 208 | 1.06 | -0.17 | 391.84 | 1.06 |
| 262 | 1.06 | -0.19 | 388.28 | 1.05 |
| 316 | 1.06 | -0.22 | 395.38 | 1.05 |
| 370 | 1.06 | -0.24 | 395.09 | 1.04 |
| 424 | 1.05 | -0.27 | 388.75 | 1.03 |
| 478 | 1.05 | -0.28 | 392.34 | 1.03 |
| 532 | 1.04 | -0.31 | 385.37 | 1.03 |
| 586 | 1.04 | -0.32 | 386.2 | 1.04 |
| 667 | 1.06 | -0.36 | 389.42 | 1.06 |
| 775 | 1.1 | -0.41 | 391.68 | 1.1 |
| 856 | 1.13 | -0.42 | 400.92 | 1.13 |
| 937 | 1.16 | -0.45 | 384.13 | 1.15 |
| 1000 | 1.8 | -0.5 | 396.97 | 1.16 |

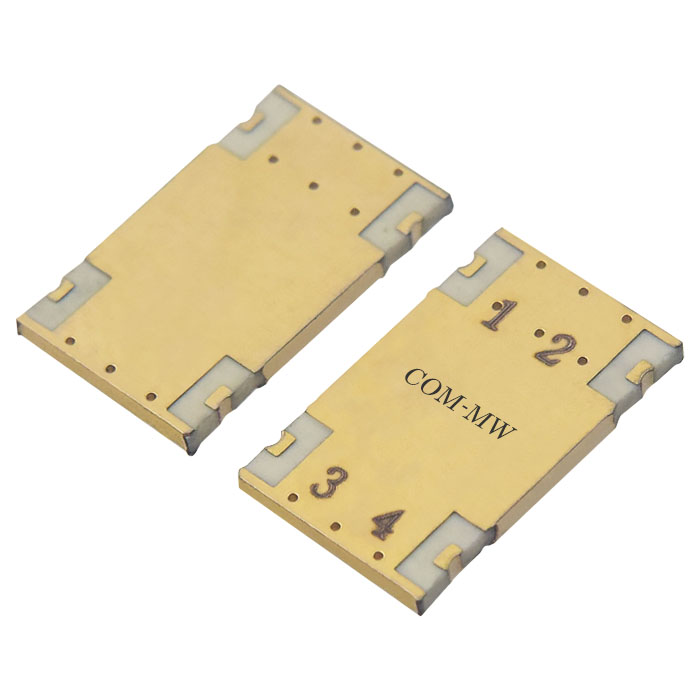

参考实物图
外形结构图（mm）

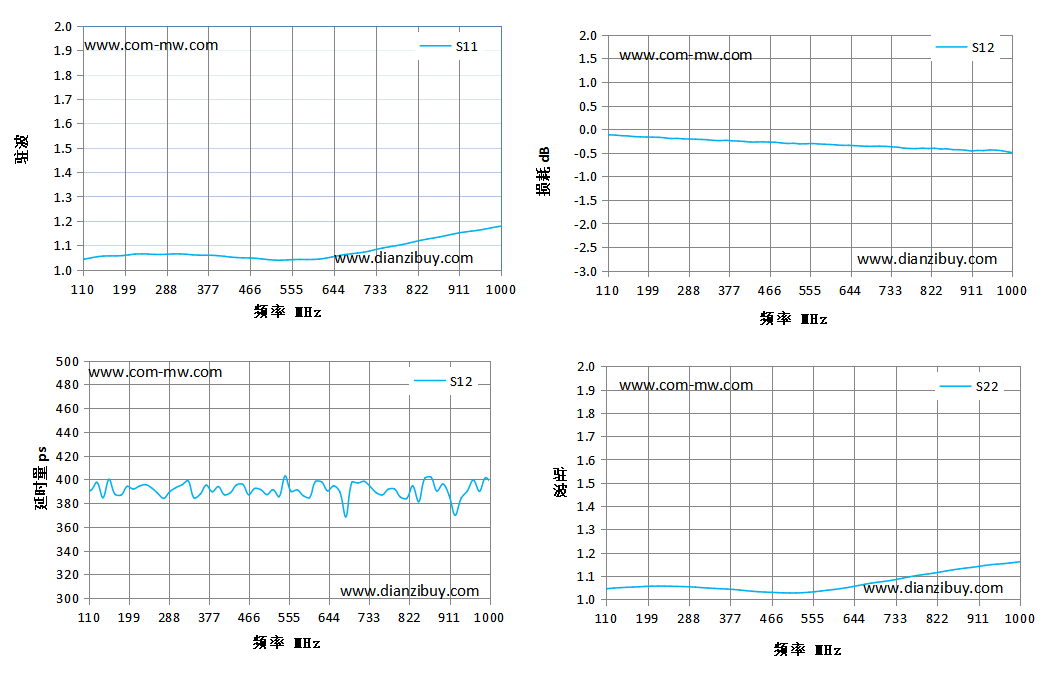

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
