滤波器
通带频率 2000~6000MHz,DC-1650MHz≥30dBc,SMA
- ZHPF5-L2000-6000-356
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2000 | ~ | 6000 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-1650 | MHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 30W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 3390.72 | 739.81 | -63.23 | -63.23 | 1.65 |
| 0.53 | 8837.99 | 32.66 | -41.28 | -41.28 | 0.45 |
| 1.03 | 152.94 | 20.76 | -69.32 | -69.32 | -1.06 |
| 1.52 | 56.01 | 19.68 | -43.90 | -43.90 | 0.84 |
| 2.02 | 1.29 | 1.27 | -0.78 | -0.78 | 1.16 |
| 2.52 | 1.21 | 1.18 | -0.63 | -0.63 | 0.50 |
| 3.02 | 1.16 | 1.18 | -0.59 | -0.59 | 0.39 |
| 3.52 | 1.36 | 1.33 | -0.64 | -0.64 | 0.37 |
| 4.01 | 1.38 | 1.34 | -0.68 | -0.68 | 0.31 |
| 4.51 | 1.30 | 1.29 | -0.61 | -0.61 | 0.29 |
| 5.01 | 1.21 | 1.21 | -0.57 | -0.57 | 0.31 |
| 5.51 | 1.19 | 1.17 | -0.70 | -0.70 | 0.27 |
| 6.00 | 1.26 | 1.25 | -0.78 | -0.78 | 0.27 |
| 6.50 | 1.34 | 1.36 | -0.84 | -0.84 | 0.30 |
| 7.00 | 1.36 | 1.47 | -1.20 | -1.20 | 0.33 |
参考实物图

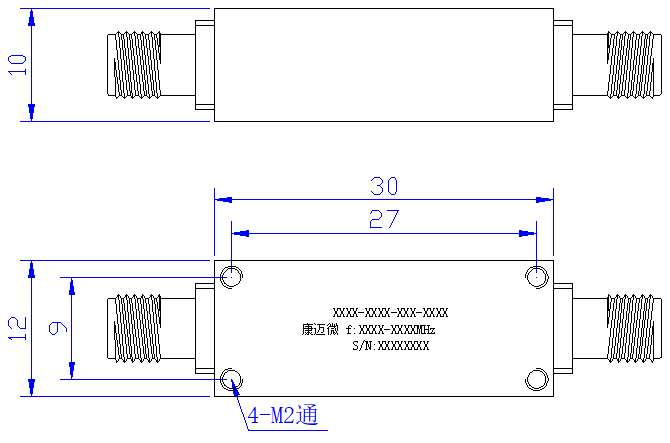

外形结构图（mm）

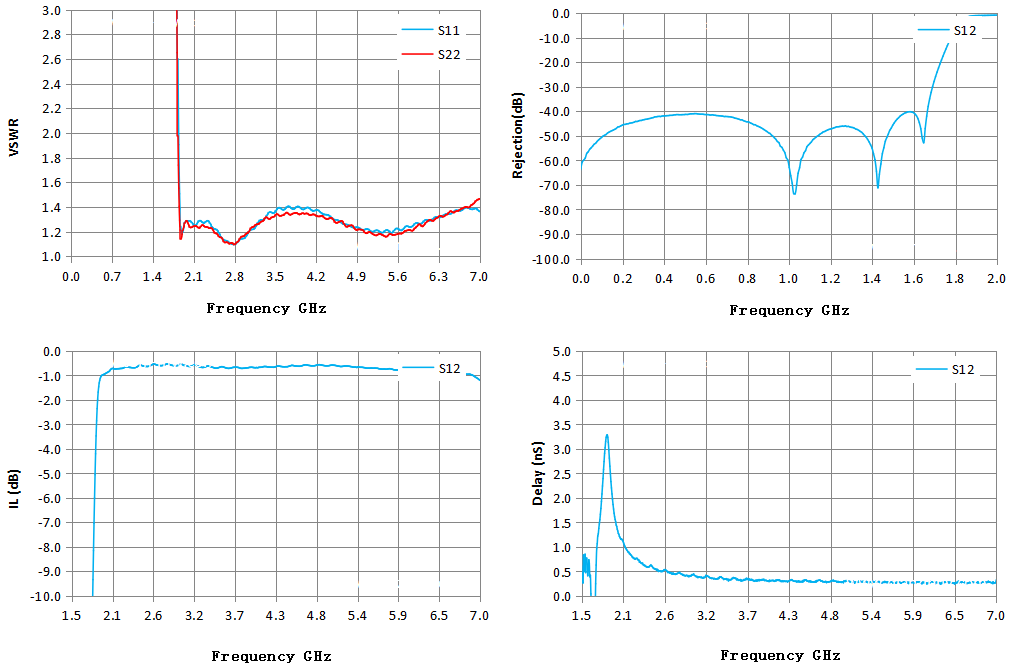

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
