产品
滤波器
阻带频率3700~4200MHz, ≥60dB, 通带频率DC~3650MHz, 4250~6500MHz, N
- K6-3700-4200-50N60150-004
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3700 | ~ | 4200 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3650 | MHz | |
| 通带频率 | 4250 | ~ | 6500 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3600 | -0.51 | 1.65 |
| 3650 | -1.76 | 1.41 |
| 3660 | -4.41 | 5.43 |
| 3670 | -18.78 | 16.55 |
| 3680 | -36.77 | 27.83 |
| 3700 | -85.19 | 44.45 |
| 3800 | -76.83 | 49.52 |
| 3900 | -83.91 | 43.49 |
| 4100 | -80.64 | 47.23 |
| 4200 | -82.09 | 46.78 |
| 4220 | -36.93 | 32.42 |
| 4230 | -20.37 | 19.63 |
| 4240 | -5.44 | 7.74 |
| 4250 | -1.67 | 1.38 |
| 4300 | -0.64 | 1.43 |
参考实物图
外形结构图（mm）

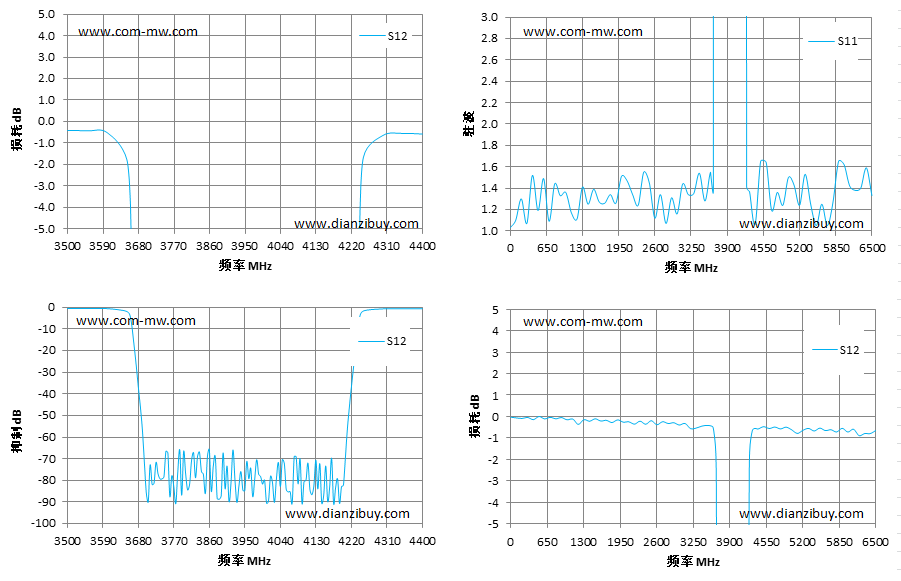

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
