电缆组件
DC~50GHz, 带铠甲稳幅稳相, 1000mm, 2.4-J, 2.4-J
- DCA9-2.4M10002.4M6.3-1735
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高性价比带铠甲稳幅稳相电缆组件。
主要参数
| 指标名称 | 频率(GHz) | Min | Type | Max | 单位 |
| 频率范围 | DC | ~ | 50 | GHz | |
| 插入损耗 | DC-50 | 3.9 | dB | ||
| 驻波 | DC-50 | 1.35 |
其它参数
| 电缆类别 | 带铠甲稳幅稳相 |
| 长度 | 1000mm |
| 接口一 | 2.4-J不锈钢 |
| 接口二 | 2.4-J不锈钢 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |

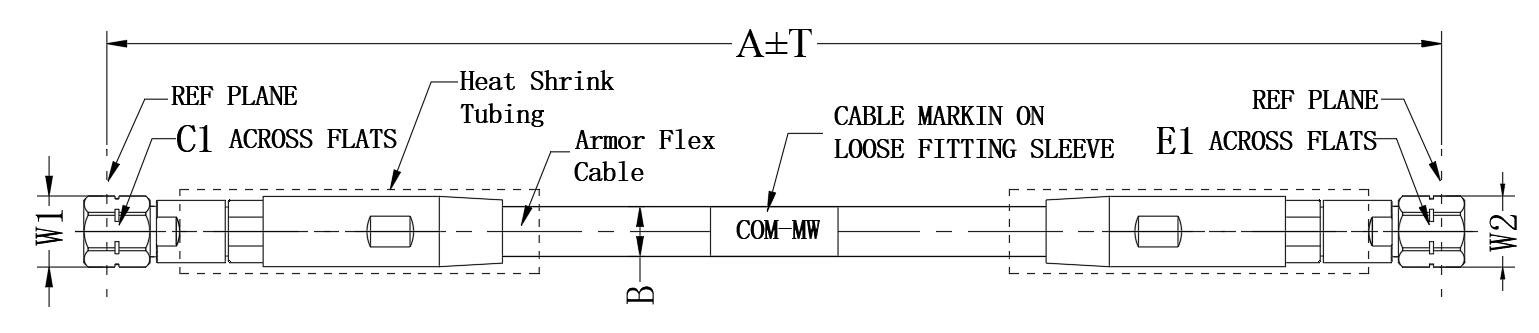

外形结构图
外形尺寸（mm）
| A | 1000 | mm | C1 | 8.0 | mm |
| B | 6.3 | mm | E1 | 8.0 | mm |
| T | 13 | mm | W1 | 8.9 | mm |
| W2 | 8.9 | mm |

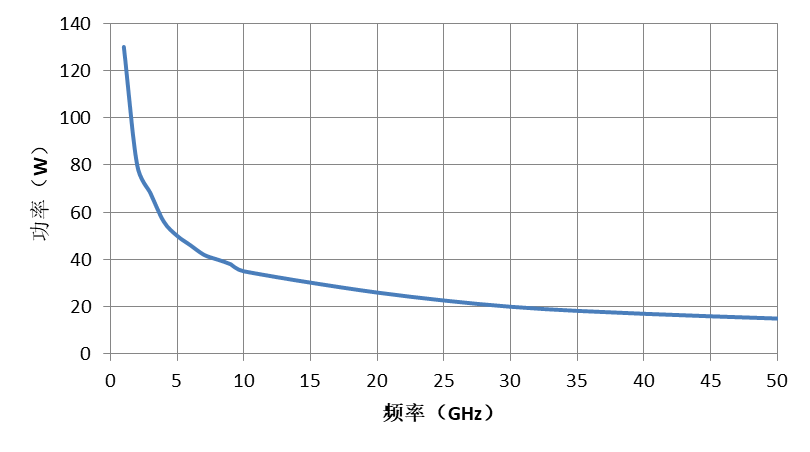

典型功率曲线图

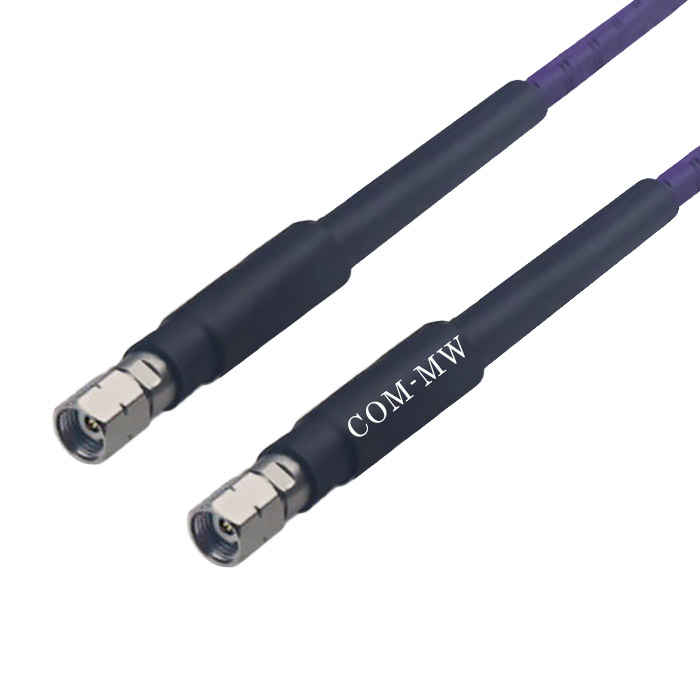

参考实物图
典型测试数据
| 频率（MHz） | 插损（dB） | 输入驻波 | 输出驻波 |
| 100 | 0.01 | 1.01 | 1.01 |
| 1000 | 0.02 | 1.02 | 1.02 |
| 4000 | 0.41 | 1.04 | 1.03 |
| 6000 | 0.55 | 1.04 | 1.05 |
| 8000 | 0.66 | 1.05 | 1.05 |
| 10000 | 0.92 | 1.06 | 1.06 |
| 15000 | 1.1 | 1.06 | 1.05 |
| 18000 | 1.36 | 1.05 | 1.06 |
| 20000 | 1.42 | 1.06 | 1.07 |
| 26500 | 1.89 | 1.08 | 1.09 |
| 30000 | 2.32 | 1.10 | 1.10 |
| 40000 | 3.12 | 1.11 | 1.14 |
| 50000 | 3.87 | 1.15 | 1.17 |

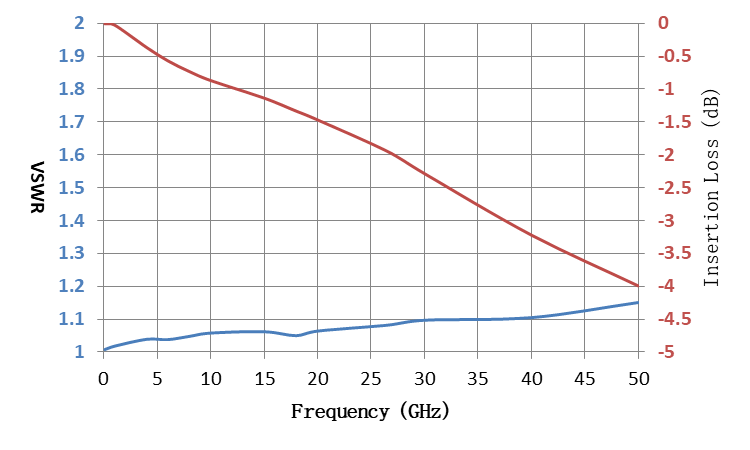

典型测试曲线图
电缆结构图
注意事项
| 1 | 建议安装半径大于80mm |
