产品
耦合器
工作频率 1.6~3GHz,耦合度 50dB,接口形式N
- ZDC25-50M2-2.2G-901
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1.6 | ~ | 3 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 49 | 50 | 51 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.15 |
其它参数
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 600W |
| 外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -65~+125℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | IN |
| 输出端口 | OUT |
| 耦合端口 | C |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 1.20 | 1.03 | 1.03 | -0.06 | -52.16 | -32.97 |
| 1.33 | 1.04 | 1.05 | -0.06 | -51.50 | -30.37 |
| 1.46 | 1.09 | 1.09 | -0.07 | -50.94 | -32.63 |
| 1.59 | 1.08 | 1.08 | -0.07 | -50.51 | -33.18 |
| 1.71 | 1.09 | 1.09 | -0.07 | -50.17 | -33.09 |
| 1.84 | 1.06 | 1.07 | -0.08 | -49.90 | -35.58 |
| 1.97 | 1.04 | 1.04 | -0.08 | -49.65 | -36.00 |
| 2.10 | 1.03 | 1.04 | -0.08 | -49.48 | -35.36 |
| 2.23 | 1.02 | 1.03 | -0.08 | -49.36 | -37.24 |
| 2.36 | 1.03 | 1.05 | -0.08 | -49.24 | -39.43 |
| 2.49 | 1.06 | 1.06 | -0.09 | -49.22 | -43.52 |
| 2.61 | 1.08 | 1.10 | -0.09 | -49.19 | -46.14 |
| 2.74 | 1.08 | 1.09 | -0.09 | -49.22 | -42.78 |
| 2.87 | 1.06 | 1.05 | -0.09 | -49.19 | -37.76 |
| 3.00 | 1.08 | 1.09 | -0.10 | -49.21 | -38.91 |

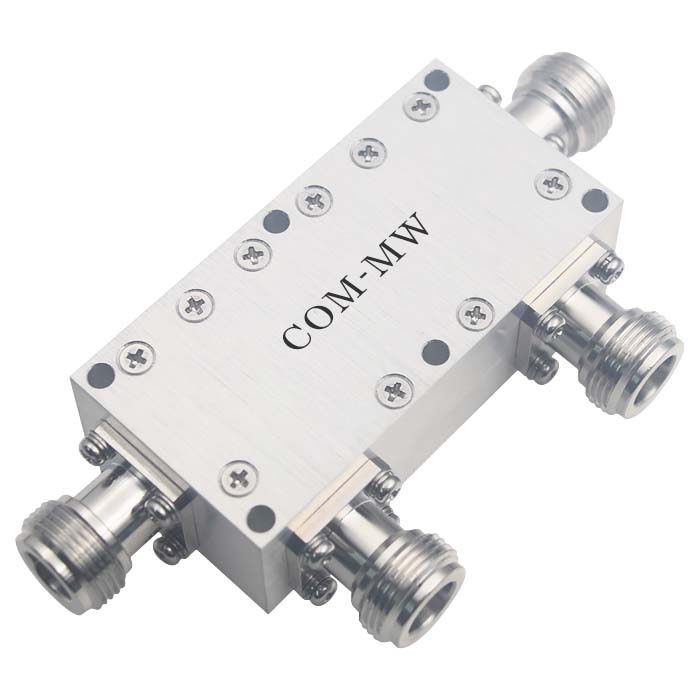

参考实物图

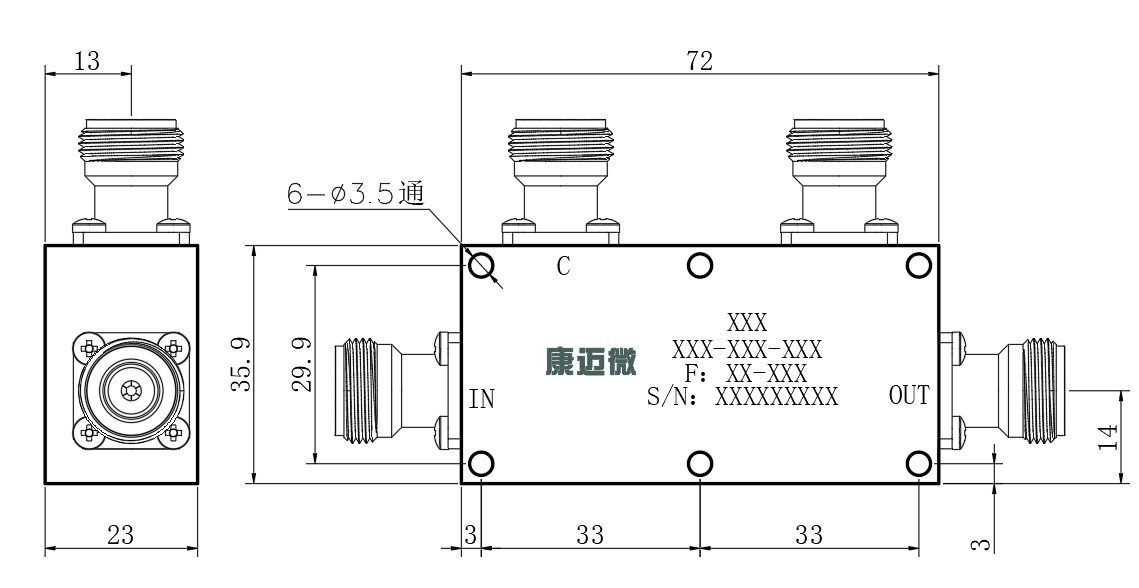

外形结构图（mm）

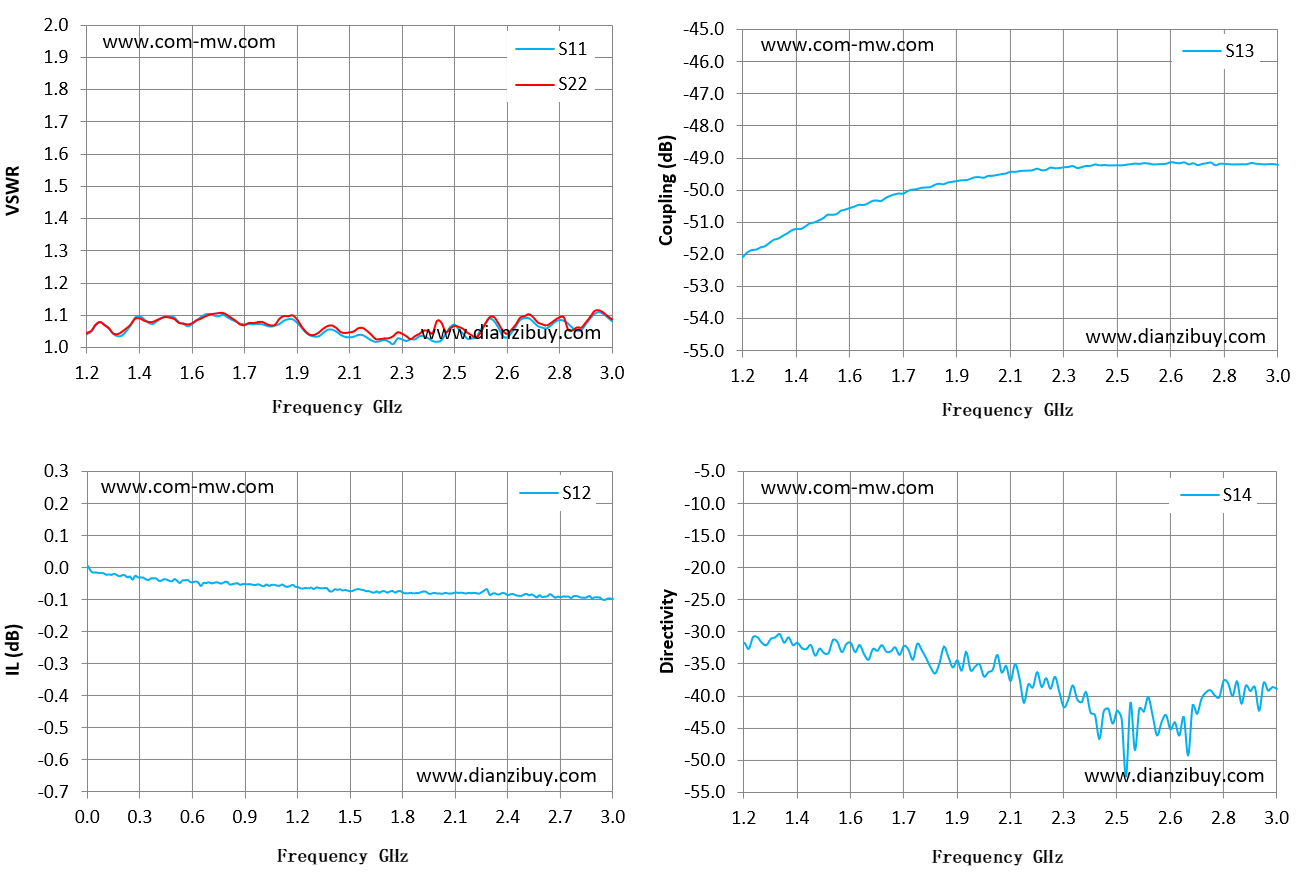

典型测试曲线图
其它参数
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
