产品
滤波器
通带频率 18.9~19.1GHz,DC-18.4GHz≥40dB,19.6-25GHz≥40dB,SMA
- ZBF25-C19-0.2G-3582
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 18.9 | ~ | 19.1 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-18.4 | GHz≥ | 40 | dB | ||
| 带外抑制 | 19.6-25 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.3 |
其它参数
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 17.00 | 55.75 | 43.87 | -92.04 | -64.22 | 7.70 |
| 17.29 | 55.57 | 41.00 | -89.63 | -94.81 | 12.75 |
| 17.57 | 50.91 | 42.42 | -101.66 | -93.93 | 8.51 |
| 17.86 | 51.19 | 41.06 | -77.96 | -90.56 | -23.58 |
| 18.14 | 51.13 | 41.09 | -67.15 | -99.38 | -0.42 |
| 18.43 | 44.91 | 42.06 | -48.77 | -103.59 | 0.47 |
| 18.71 | 20.41 | 20.10 | -16.43 | -93.13 | 1.86 |
| 19.00 | 1.01 | 1.04 | -0.93 | -96.31 | 2.73 |
| 19.29 | 18.29 | 16.42 | -15.45 | -103.59 | 2.10 |
| 19.57 | 41.51 | 36.36 | -48.47 | -96.00 | 0.53 |
| 19.86 | 47.65 | 44.67 | -66.55 | -94.32 | 0.32 |
| 20.14 | 52.40 | 49.58 | -74.17 | -92.67 | -0.05 |
| 20.43 | 55.14 | 61.35 | -77.54 | -92.68 | 4.17 |
| 20.71 | 61.43 | 61.00 | -84.44 | -91.85 | -40.89 |
| 21.00 | 66.19 | 69.22 | -80.14 | -92.20 | -22.12 |
参考实物图

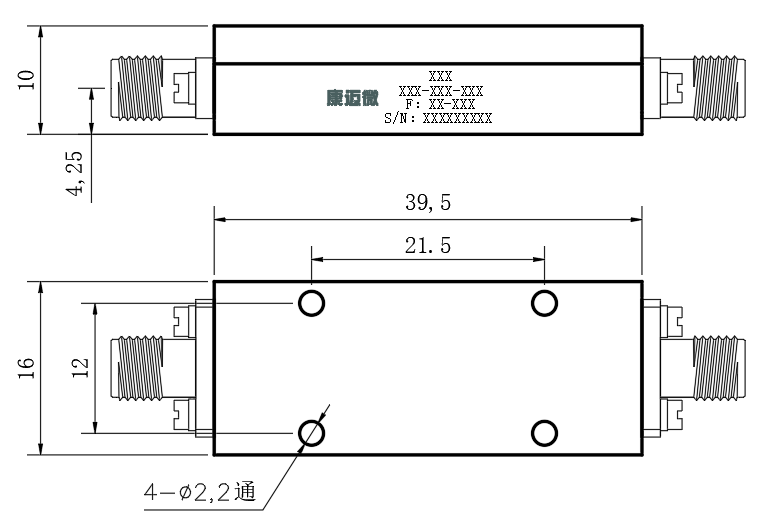

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
