产品详情
产品特点
国产化，宽带，吸收式。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 6 | GHz |
| 插入损耗 | 2 | 2.5 | dB | |
| 隔离度 | 60 | 70 | dB | |
| 驻波比 | 1.5 | 1.7 |
其它参数
| 开关路数 | 单刀八掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 300mA+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
真值表
| 端口 | C3 | C2 | C1 |
| J1 | 0 | 0 | 0 |
| J2 | 0 | 0 | 1 |
| J3 | 0 | 1 | 0 |
| J4 | 0 | 1 | 1 |
| J5 | 1 | 0 | 0 |
| J6 | 1 | 0 | 1 |
| J7 | 1 | 1 | 0 |
| J8 | 1 | 1 | 1 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4，J5，J6，J7，J8 |
典型测试数据
| 频率 MHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S04 损耗 dB | S12 隔离 dB |
| 2000 | 1.22 | 1.07 | -1.36 | -1.33 | -67.39 |
| 2357 | 1.45 | 1.37 | -1.51 | -1.49 | -69.94 |
| 2714 | 1.58 | 1.5 | -1.51 | -1.47 | -69.39 |
| 3429 | 1.18 | 1.2 | -1.39 | -1.37 | -77.28 |
| 3786 | 1.1 | 1.1 | -1.52 | -1.53 | -86.59 |
| 4143 | 1.36 | 1.27 | -1.71 | -1.7 | -87.21 |
| 4857 | 1.4 | 1.36 | -1.87 | -1.8 | -87.13 |
| 5214 | 1.22 | 1.23 | -1.81 | -1.77 | -87.17 |
| 5571 | 1.17 | 1.13 | -1.87 | -1.84 | -88.42 |
| 5929 | 1.26 | 1.17 | -1.95 | -1.92 | -87.83 |
| 6286 | 1.26 | 1.24 | -2.04 | -2.01 | -87.32 |

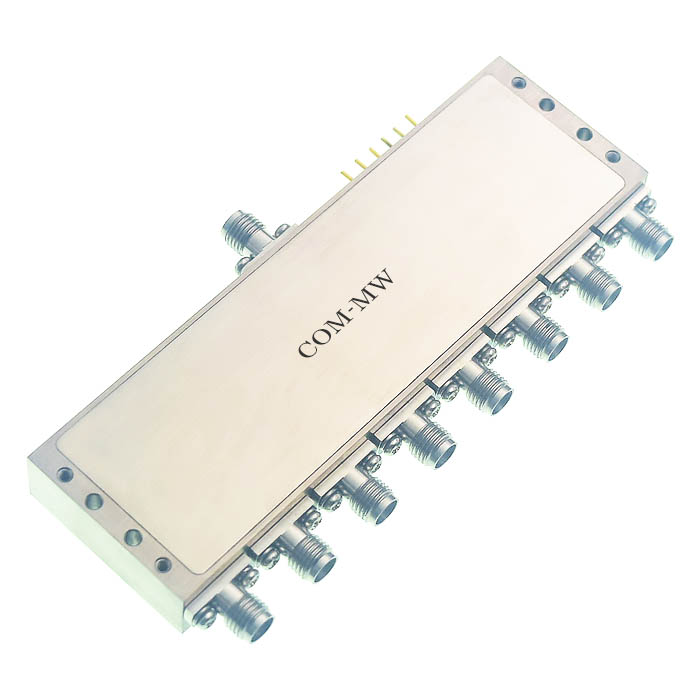

参考实物图

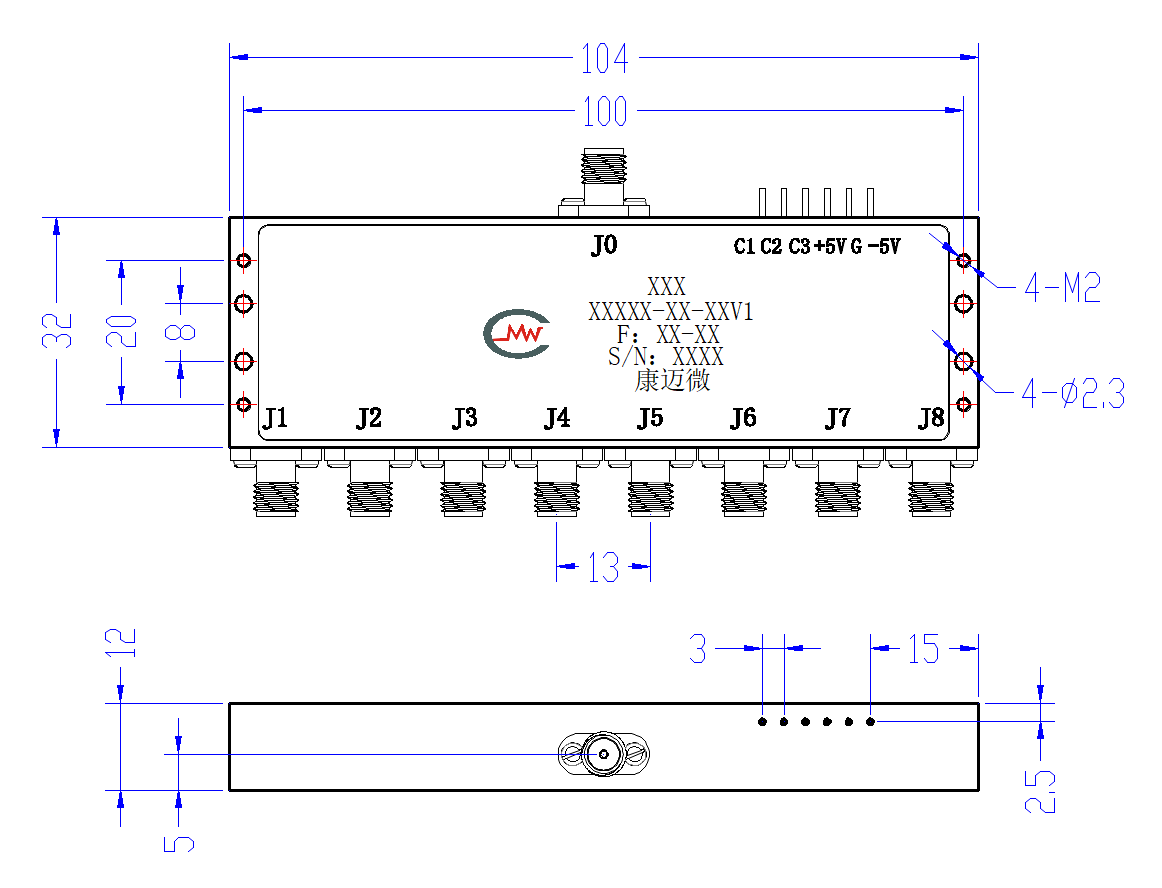

外形结构图（mm）

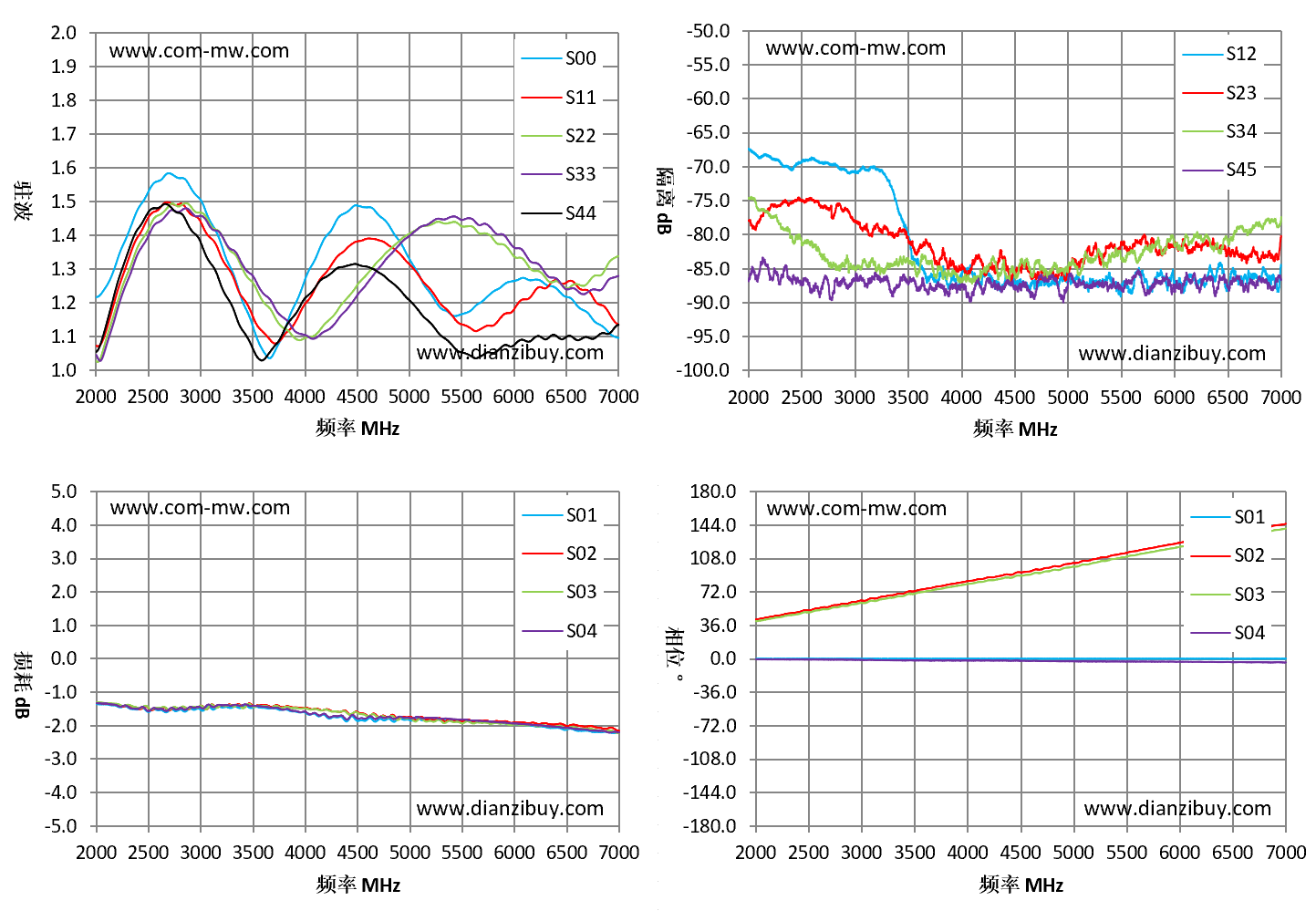

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
