功分器
5~1300MHz, 1W, 4路, 相位0°, 表面贴装, 工业级, 替代SCA-4-132+
- S0124
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 1300 | MHz |
| 插入损耗 | 2 | 2.8 | dB | |
| 隔离度 | 13 | 18 | dB | |
| 输入驻波比 | 1.3 | 1.5 | ||
| 输出驻波比 | 1.6 | 1.8 | ||
| 幅度平衡 | 0.7 | 1.2 | dB | |
| 相位平衡 | 8 | 15 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SCA-4-132+ |
端口定义
| 公共端口 | 3 |
| 分配端口 | 6，7，9，10 |
| 接地端口 | 1，2，4，5，8 |

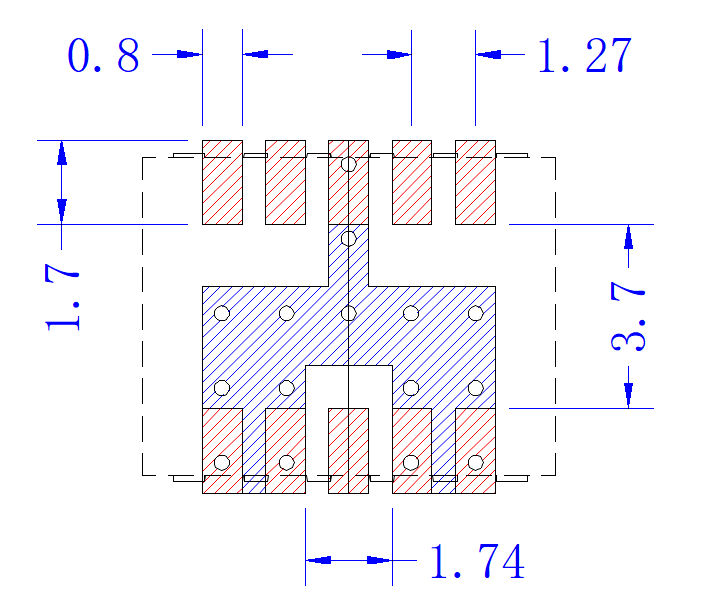

建议PCB布局图
典型测试曲线图

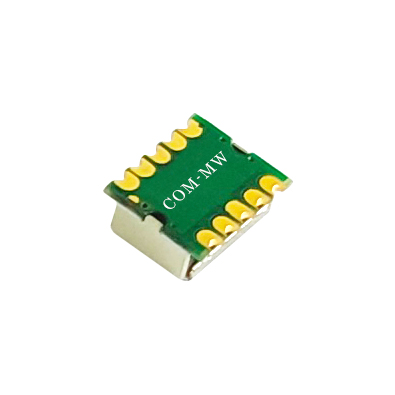

参考实物图

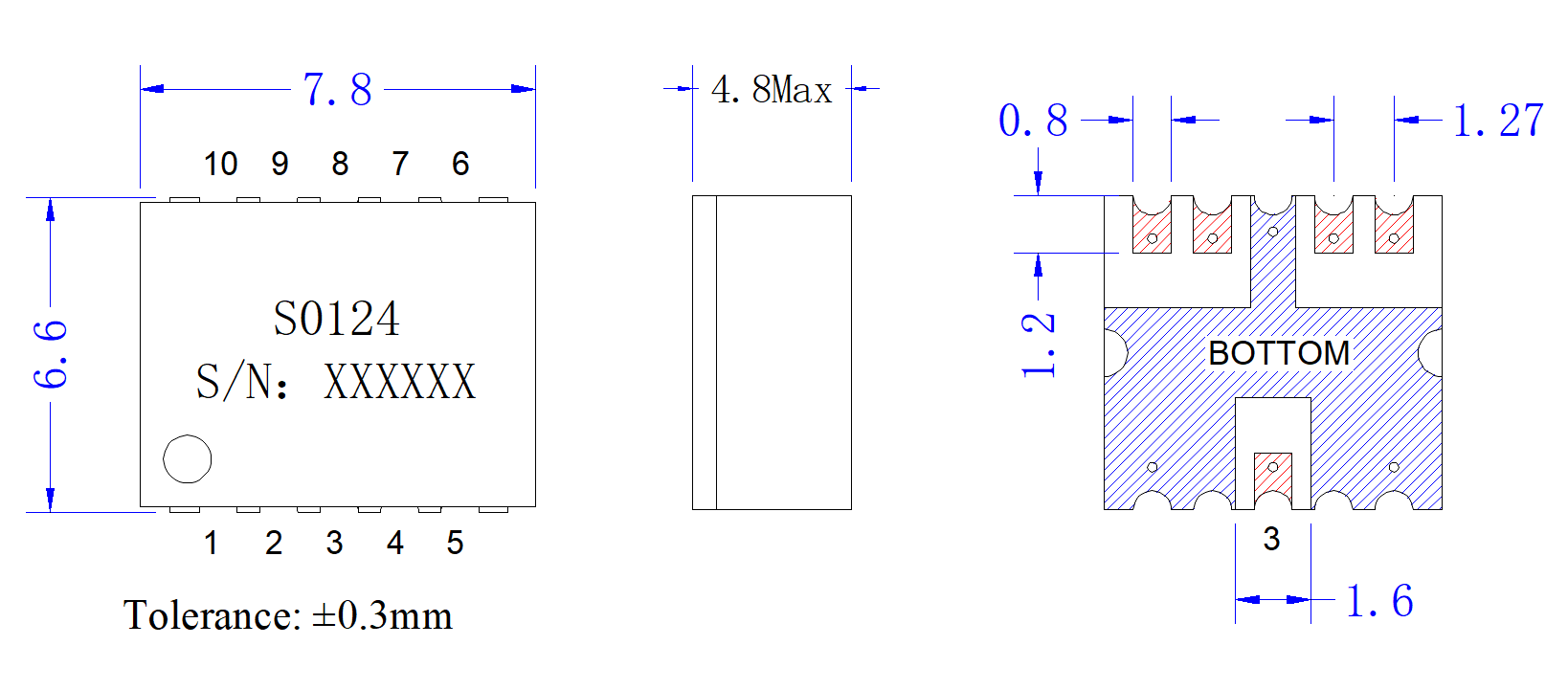

外形结构图（mm）
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S15 相位 ° | S23 隔离 dB |
|---|---|---|---|---|
| 5 | 1.08 | -6.41 | 0.28 | -24.91 |
| 105 | 1.04 | -6.43 | 0.06 | -24.52 |
| 205 | 1.06 | -6.48 | 0.17 | -24.28 |
| 305 | 1.08 | -6.55 | 0.29 | -24.28 |
| 405 | 1.11 | -6.65 | 0.45 | -24.42 |
| 505 | 1.15 | -6.75 | 0.64 | -24.65 |
| 605 | 1.19 | -6.88 | 0.71 | -25.01 |
| 705 | 1.24 | -7.02 | 0.85 | -25.71 |
| 805 | 1.28 | -7.17 | 1.01 | -27.01 |
| 905 | 1.31 | -7.38 | 1.27 | -29.6 |
| 1005 | 1.33 | -7.62 | 1.37 | -35.04 |
| 1105 | 1.33 | -7.86 | 1.48 | -31.84 |
| 1205 | 1.32 | -8.09 | 1.34 | -23.22 |
| 1305 | 1.31 | -8.36 | 1.52 | -17.7 |
| 1405 | 1.38 | -8.95 | 2.15 | -13.64 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
