滤波器
通带频率 350~450MHz,DC-220MHz≥40dBc,600-2000MHz≥40dB,SMA
- ZBF15-L400-100-2807
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 350 | ~ | 450 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-220 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 600-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 250 | 74.74 | 21.76 | -22.52 | -22.52 | 7.29 |
| 271 | 8.30 | 6.31 | -6.09 | -6.09 | 12.36 |
| 293 | 1.47 | 1.42 | -0.99 | -0.99 | 11.95 |
| 314 | 1.20 | 1.14 | -0.61 | -0.61 | 7.90 |
| 336 | 1.23 | 1.18 | -0.53 | -0.53 | 6.16 |
| 357 | 1.35 | 1.32 | -0.56 | -0.56 | 5.47 |
| 379 | 1.49 | 1.40 | -0.62 | -0.62 | 5.10 |
| 400 | 1.50 | 1.41 | -0.66 | -0.66 | 4.97 |
| 421 | 1.41 | 1.36 | -0.63 | -0.63 | 5.06 |
| 443 | 1.33 | 1.28 | -0.64 | -0.64 | 5.30 |
| 464 | 1.18 | 1.16 | -0.68 | -0.68 | 5.80 |
| 486 | 1.13 | 1.05 | -0.84 | -0.84 | 6.94 |
| 507 | 1.08 | 1.15 | -1.16 | -1.16 | 8.81 |
| 529 | 2.65 | 2.88 | -3.43 | -3.43 | 12.92 |
| 550 | 10.77 | 14.53 | -12.93 | -12.93 | 9.11 |

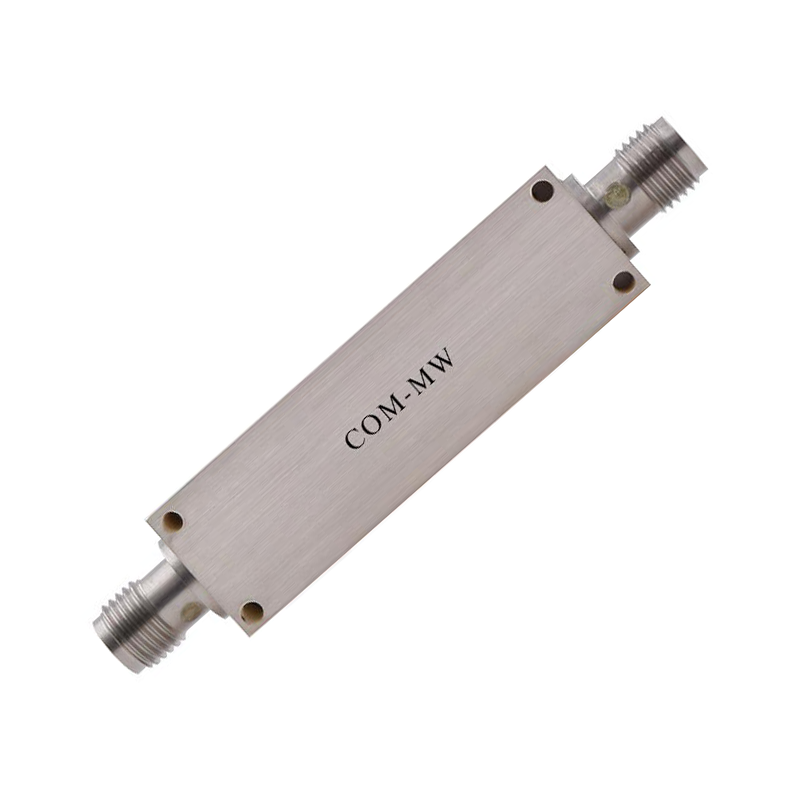

参考实物图
外形结构图（mm）

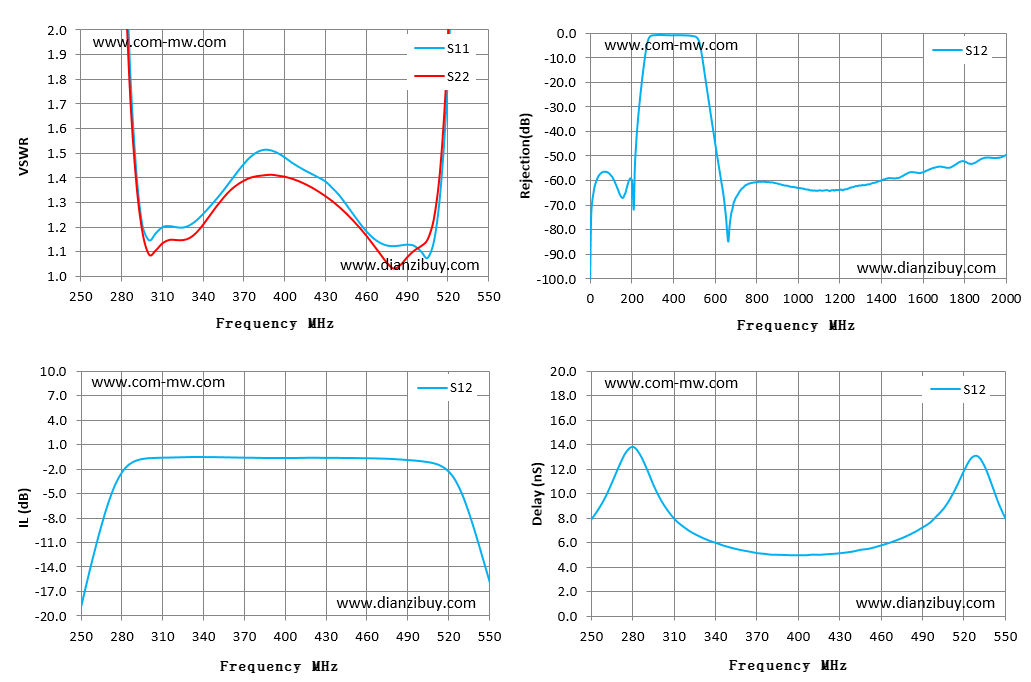

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
