通带频率(F1)205~355MHz, 通带频率(F2)20~35MHz, 通带频率(F3)30~50MHz, 通带频率(F4)350~600MHz, 102.5-177.5&410-710MHz≥35dB, 10-17.5&40-70MHz≥35dB, 15-25&60-100MHz≥35dB, 175-300&700-1200MHz≥35dB, 微带圆针
- ZS14-L20-600-695
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率(F1) | 205 | ~ | 355 | MHz | ||
| 通带频率(F2) | 20 | ~ | 35 | MHz | ||
| 通带频率(F3) | 30 | ~ | 50 | MHz | ||
| 通带频率(F4) | 350 | ~ | 600 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制(F1) | 102.5-177.5&410-710 | MHz≥ | 35 | dB | ||
| 带外抑制(F2) | 10-17.5&40-70 | MHz≥ | 35 | dB | ||
| 带外抑制(F3) | 15-25&60-100 | MHz≥ | 35 | dB | ||
| 带外抑制(F4) | 175-300&700-1200 | MHz≥ | 35 | dB | ||
| 通带驻波 | 1.5 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃ |

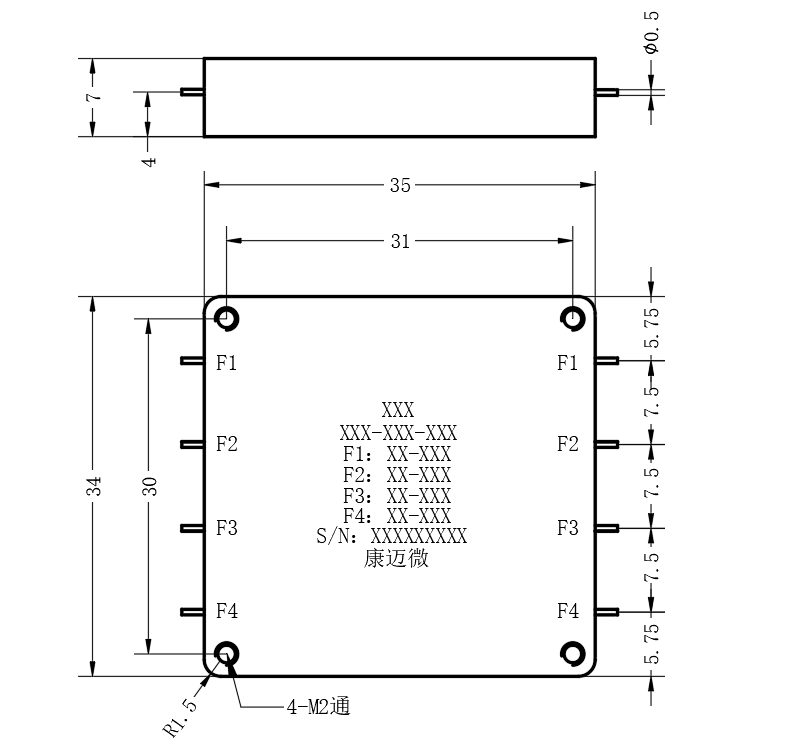

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
