产品
功率放大器
2~6GHz,增益（sat） 44dB,输出功率 48dBm,输出接口形式N -F
- DPA8-1.9-6G-4223
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，高增益，功率放大器
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 2 | ~ | 6 | GHz | |
| 增益（sat） | 44 | dB | |||
| 带内平坦度 | ±5 | dB | |||
| 输入驻波比 | 2.5 | ||||
| 输出功率 | 48 | dBm | CW | ||
| 效率 | 20 | % | |||
| 谐波抑制 | 9 | dBc | |||
| 杂散抑制 | 44 | 70 | dBC | F0±300k | |
| ACP | 54 | dBC |
其它参数
| 输入接口形式 | SMA-F |
| 输出接口形式 | N -F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 15A |
| 工作时温度 | -40~+65℃设计保证 |
控制接口定义（3.5mm-6p）
注意：EN地和电源地需连接良好
| 序号 | 定义 | 备注 |
| 1,2 | +28V | V+，建议采用1-1.5mm2的多芯铜线 |
| 3,4 | GND | V-，建议采用1-1.5mm2的多芯铜线 |
| 5 | EN | “使能"控制.0(OFF）：0V（接地）；1（ON）：5V |
| 6 | NC |
典型测试数据
| F（GHz） | 2 | 2.6 | 3.2 | 3.8 | 4.4 | 5 | 5.6 | 6 |
| Pout（SAT）（dBm） | 48.78 | 50.01 | 48.80 | 49.42 | 49.01 | 48.76 | 48.06 | 44.30 |
| Pout（SAT）（W） | 75.50 | 100.23 | 75.85 | 87.49 | 79.61 | 75.16 | 63.97 | 26.91 |
| Ids（A） | 8.33 | 11.00 | 9.54 | 14.09 | 9.20 | 12.55 | 7.93 | 6.75 |
| Gain（dB） | 49.68 | 49.25 | 47.62 | 48.88 | 41.52 | 47.25 | 49.44 | 48.53 |
| ŋ（%） | 32.37 | 32.54 | 28.39 | 22.17 | 30.90 | 21.38 | 28.81 | 14.24 |
| 2次谐波抑制（dBc） | 19.40 | 13.60 | 34.30 | 35.60 | 38.00 | 40.60 | 33.50 | 29.60 |
| 3次谐波抑制（dBc） | 16.90 | 31.70 | 38.50 | 25.80 | 59.00 | 56.50 | 53.00 | 39.80 |
| 杂散抑制（dBc） | 75.00 | 75.00 | 78.00 | 76.00 | 70.00 | 70.00 | 73.00 | 69.00 |
| ACP（dBc） | 63.50 | 63.20 | 61.30 | 58.40 | 57.60 | 60.60 | 55.40 | 54.00 |

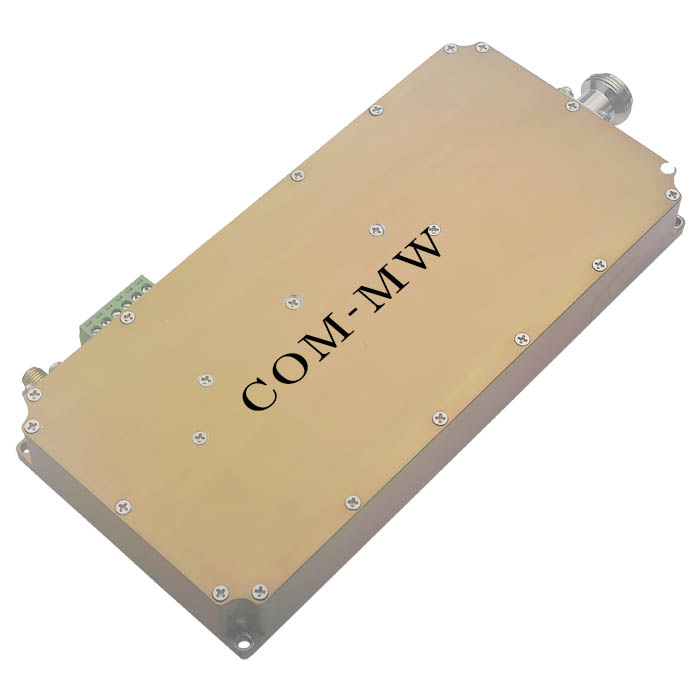

参考实物图

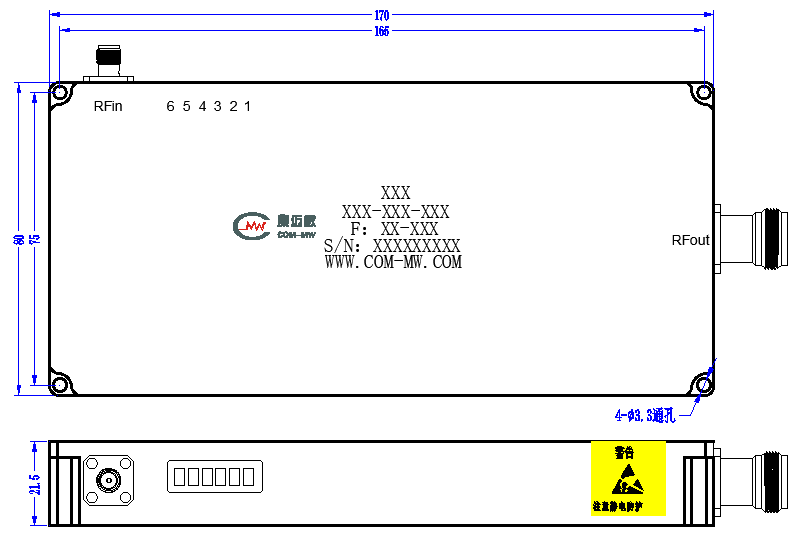

外形结构图

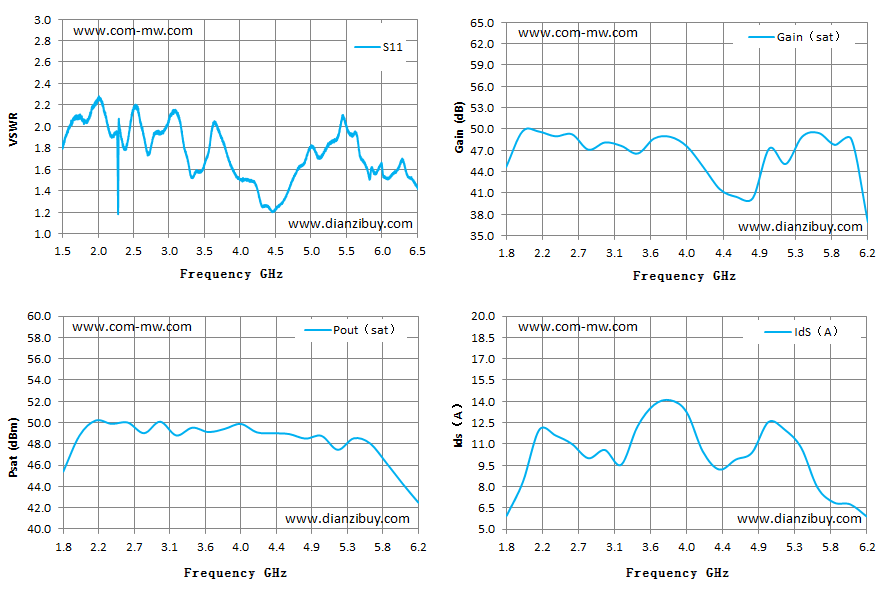

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
