低噪声放大器
1000~18000MHz,增益 38dB,噪声系数 2.8dB,P-1dB功率 10dBm,SMA
- DLNA8-1-18G-3650
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1000 | ~ | 18000 | MHz |
| 增益 | 38 | dB | ||
| 增益平坦度 | ±2.5 | dB | ||
| 噪声系数 | 2.8 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 10 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-F&N-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 接口DC5.5mm(外径)*2.1mm(内孔径)的220V电源适配器 供电 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | NF |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 0.5 | 2.28 | 2 | 39.5 | 14.8 | 17.4 | 1.73 |
| 1.82 | 1.41 | 1.49 | 42.83 | 17.8 | 19.5 | 2.16 |
| 3.14 | 1.49 | 1.31 | 42.58 | 17.8 | 19.5 | 2.15 |
| 4.46 | 1.7 | 1.83 | 41.57 | 18.6 | 19.4 | 2 |
| 5.79 | 1.49 | 1.25 | 42.17 | 18.2 | 19.3 | 2.06 |
| 7.11 | 1.46 | 1.65 | 41.6 | 17.9 | 19 | 2.03 |
| 8.43 | 1.17 | 1.6 | 42.36 | 19.5 | 19.8 | 2 |
| 9.75 | 1.15 | 1.5 | 41.88 | 19.1 | 19.6 | 2.04 |
| 11.07 | 1.09 | 1.16 | 42.83 | 18.8 | 19.5 | 2.03 |
| 12.39 | 1.29 | 1.57 | 42.54 | 19.2 | 19.9 | 2.06 |
| 13.71 | 1.42 | 1.89 | 42.64 | 19.3 | 19.6 | 2.18 |
| 15.04 | 1.47 | 1.54 | 43.11 | 18.7 | 19.1 | 2.17 |
| 16.36 | 1.83 | 1.21 | 43.43 | 17.9 | 18.6 | 2.3 |
| 17.68 | 1.79 | 1.68 | 43.11 | 18.5 | 19.2 | 2.35 |
| 19 | 1.2 | 1.92 | 43.37 | 16 | 18 | 2.34 |

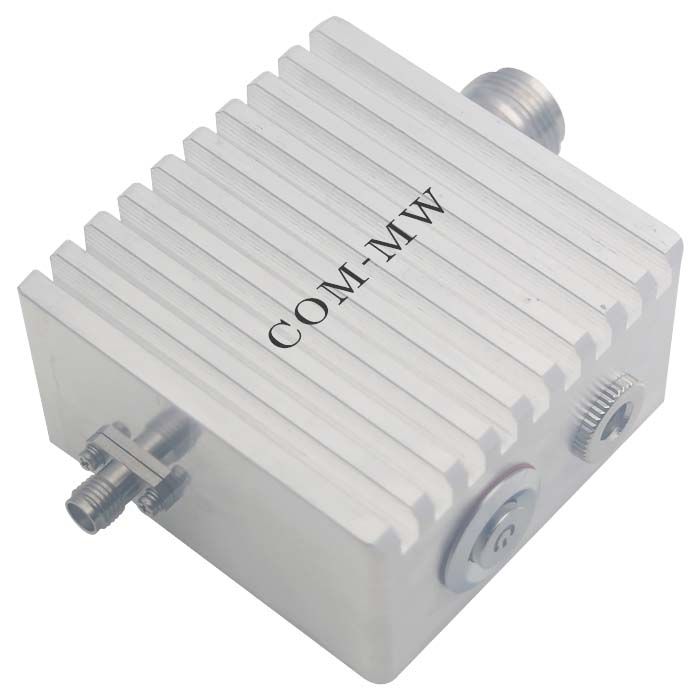

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
