产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 射频频率 | 8 | ~ | 15 | GHz |
| 本振频率 | 8 | ~ | 15 | GHz |
| 中频频率 | DC | ~ | 5 | GHz |
| 插入损耗 | 12 | dB | ||
| 输入p-1 | 11 | dBm | ||
| 本振功率 | 11 | 13 | 15 | dBm |
| 变频损耗 | 9 | dBm | ||
| 本振射频隔离 | 40 | dB | ||
| 本振中频隔离 | 40 | dB | ||
| 射频中频隔离 | 30 | dB |
其它参数
| 功率容量 | 20dBm设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 工作温度 | -40~+85℃设计保证 |
| 备注 | 12~15GHz射频中频隔离最小30dB |
典型测试数据
| Frequency GHz | IF:250M IL dB | LO-IF ISO dB | LO-RF ISO dB | LO-IF ISO dB | P-1 dBm |
|---|---|---|---|---|---|
| 8 | -5.6 | -45.9 | -49.6 | -33.6 | 11.3 |
| 8.5 | -6 | -48.9 | -46 | -31.3 | 11.6 |
| 9 | -5.3 | -48.7 | -44.4 | -28.9 | 11.9 |
| 9.5 | -5.4 | -43.9 | -43 | -27.6 | 11 |
| 10 | -5.2 | -48.9 | -41.7 | -34 | 11.5 |
| 10.5 | -5.3 | -57.5 | -41.7 | -43.8 | 11.7 |
| 11 | -5 | -67.5 | -40.4 | -51.6 | 12.2 |
| 11.5 | -5.3 | -74.6 | -40.1 | -58.8 | 11.8 |
| 12 | -5.1 | -72.6 | -40 | -67 | 12.5 |
| 12.5 | -6 | -70.7 | -39.5 | -71.5 | 13.2 |
| 13 | -6.2 | -70.9 | -37.2 | -70.7 | 13.2 |
| 13.5 | -6.9 | -71.2 | -35.3 | -71.4 | 14.2 |
| 14 | -6.9 | -71.9 | -35.1 | -73.8 | 14.2 |
| 14.5 | -7.8 | -72.8 | -36.5 | -75.7 | 14.3 |
| 15 | -8 | -74.6 | -35.2 | -77.4 | 14.5 |

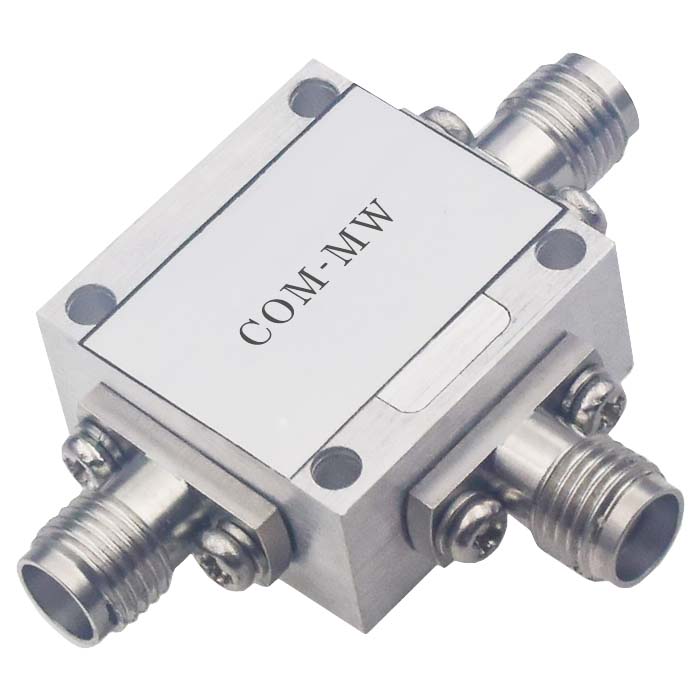

参考实物图

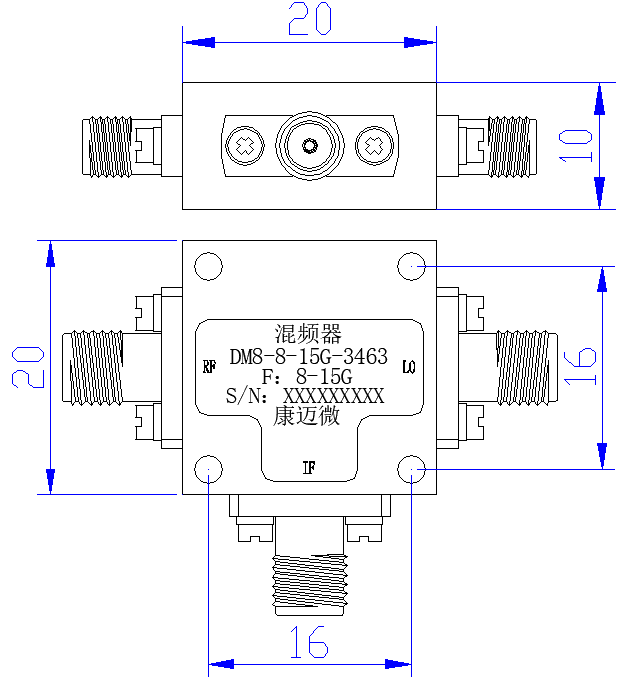

外形结构图（mm）

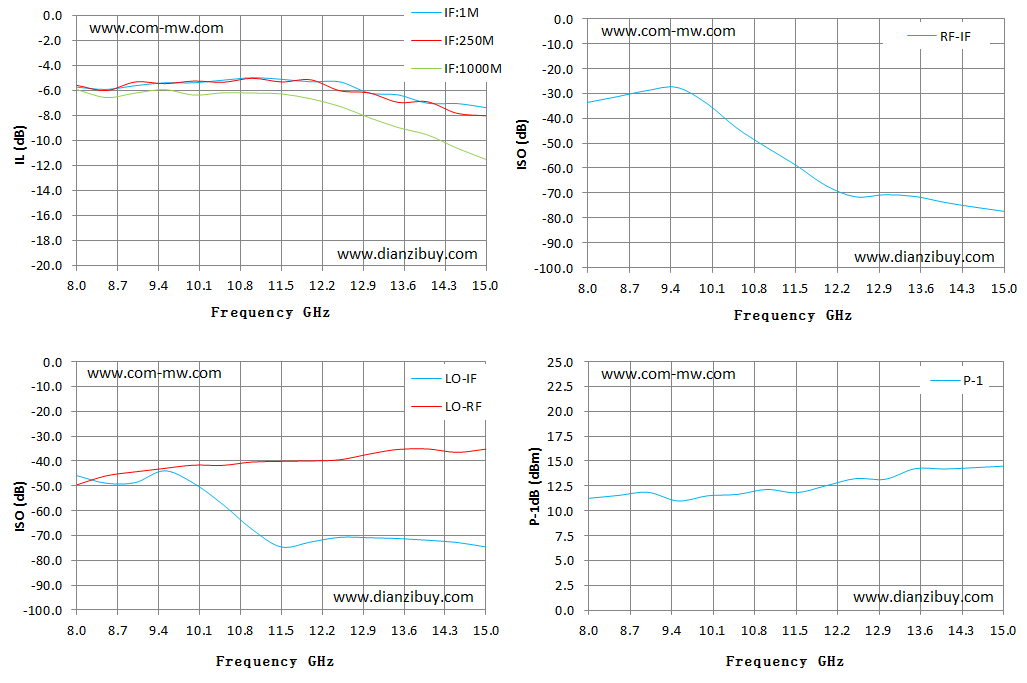

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
