通带频率26~32GHz, DC-24GHz≥65dB, 34-48GHz≥65dB, 2.92-K可拆
- ZBF5-C29-6G-2297
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 26 | ~ | 32 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-24 | GHz≥ | 65 | dB | ||
| 带外抑制 | 34-48 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 2 |
其它参数
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 24 | 29.24 | -72.69 | 0.14 |
| 24.71 | 22.45 | -44.84 | 0.34 |
| 25.43 | 1.73 | -2.7 | 1.71 |
| 26.14 | 1.42 | -1.16 | 0.94 |
| 26.86 | 1.41 | -1.03 | 0.78 |
| 27.57 | 1.42 | -1.02 | 0.71 |
| 28.29 | 1.33 | -0.96 | 0.69 |
| 29 | 1.29 | -0.9 | 0.68 |
| 29.71 | 1.09 | -0.91 | 0.68 |
| 30.43 | 1.24 | -0.96 | 0.71 |
| 31.14 | 1.3 | -1.05 | 0.77 |
| 31.86 | 1.47 | -1.26 | 0.97 |
| 32.57 | 10.92 | -13.45 | 0.97 |
| 33.29 | 25.44 | -47.21 | 0.34 |
| 34 | 15.82 | -66.62 | 0.34 |

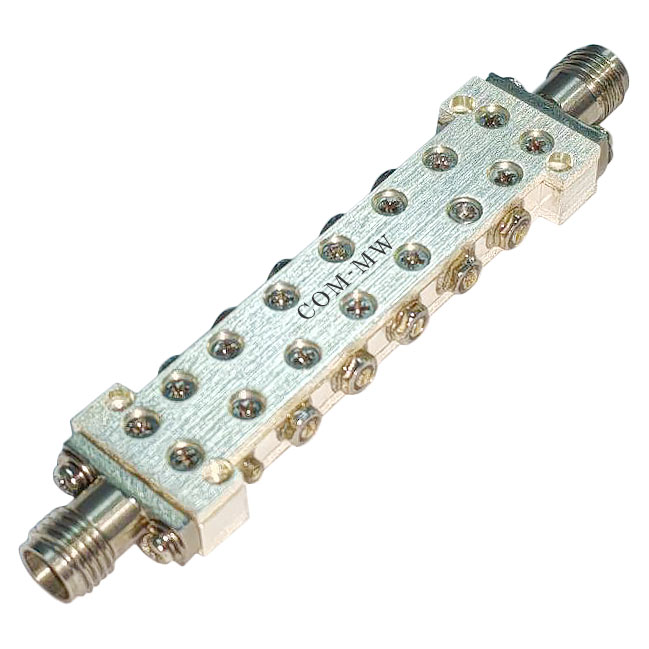

参考实物图

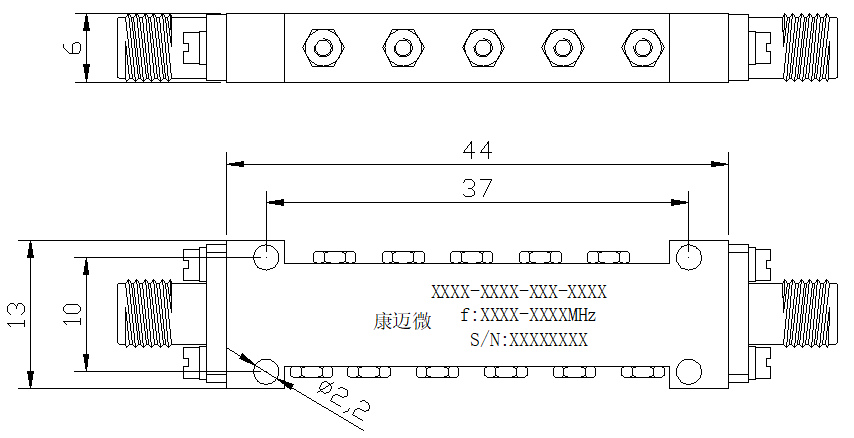

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
