滤波器
通带频率350~600MHz, 0.75-4.1GHz≥30dB, 4.1-6.5GHz≥65dB, 微带圆针
- ZLPF-L350-600-3093
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 350 | ~ | 600 | MHz |
| 通带损耗 | / | / | 1.1 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | 0.75-4.1 | GHz≥ | 30 | dB | ||
| 带外抑制 | 4.1-6.5 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 工作温度 | -15~+75℃ |
| 存储温度 | -40~+75℃ |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 300 | 1.29 | 1.28 | -69.07 | -69.07 | 2.77 |
| 329 | 1.36 | 1.36 | -71.83 | -71.83 | 2.81 |
| 357 | 1.36 | 1.36 | -74.43 | -74.43 | 2.89 |
| 386 | 1.33 | 1.31 | -76.96 | -76.96 | 2.99 |
| 414 | 1.31 | 1.27 | -78.69 | -78.69 | 3.14 |
| 443 | 1.33 | 1.28 | -82.2 | -82.2 | 3.26 |
| 471 | 1.31 | 1.29 | -84.24 | -84.24 | 3.43 |
| 500 | 1.29 | 1.29 | -86.41 | -86.41 | 3.6 |
| 529 | 1.29 | 1.31 | -93.81 | -93.81 | 3.89 |
| 557 | 1.37 | 1.4 | -95.73 | -95.73 | 4.22 |
| 586 | 1.36 | 1.4 | -92.13 | -92.13 | 4.79 |
| 614 | 1.08 | 1.1 | -87.58 | -87.58 | 5.97 |
| 643 | 2.29 | 2.65 | -85.27 | -85.27 | 8.44 |
| 671 | 9.64 | 12.46 | -84.82 | -84.82 | 6.71 |
| 700 | 17.89 | 20.21 | -83.56 | -83.56 | 4.58 |

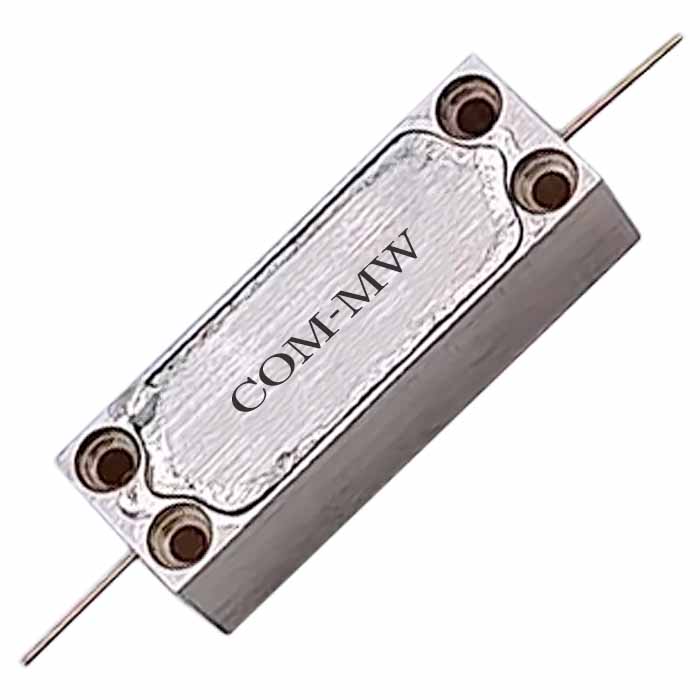

参考实物图

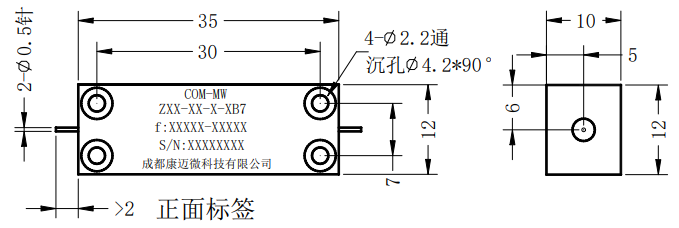

外形结构图（mm）

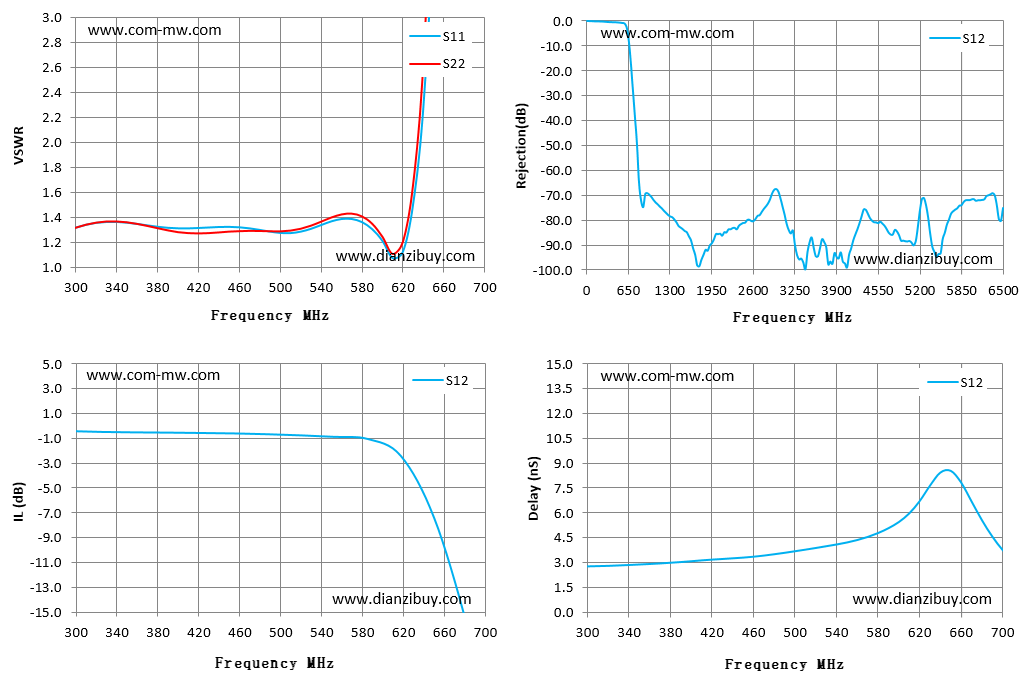

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
