产品
耦合器
2000~8000MHz, 耦合度10dB, SMA, 20W
- ZDC8-10M2000-8000-1502
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2000 | ~ | 8000 | MHz |
| 插入损耗 | 1 | dB | ||
| 耦合度 | 8.5 | 10 | 10.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | -10dB | --- |
典型测试数据
| 频率 MHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 1000 | 1.05 | 1.07 | -0.34 | -12.68 | -38.83 |
| 1571 | 1.05 | 1.1 | -0.54 | -10.16 | -37.94 |
| 2143 | 1.04 | 1.14 | -0.69 | -9.17 | -38.07 |
| 2714 | 1.02 | 1.17 | -0.72 | -9.04 | -37.48 |
| 3286 | 1.02 | 1.16 | -0.71 | -9.27 | -38.35 |
| 3857 | 1.11 | 1.1 | -0.74 | -9.31 | -40.14 |
| 4429 | 1.22 | 1.05 | -0.81 | -9.05 | -35.07 |
| 5000 | 1.23 | 1.03 | -0.9 | -8.8 | -30.85 |
| 5571 | 1.12 | 1.07 | -0.83 | -8.78 | -29.49 |
| 6143 | 1.15 | 1.16 | -0.79 | -9.22 | -30.56 |
| 6714 | 1.24 | 1.23 | -0.73 | -9.72 | -33.74 |
| 7286 | 1.17 | 1.23 | -0.72 | -9.92 | -36.88 |
| 7857 | 1.2 | 1.14 | -0.77 | -9.72 | -35.24 |
| 8429 | 1.32 | 1.16 | -0.82 | -9.79 | -31.99 |
| 9000 | 1.24 | 1.36 | -0.7 | -10.72 | -28.91 |

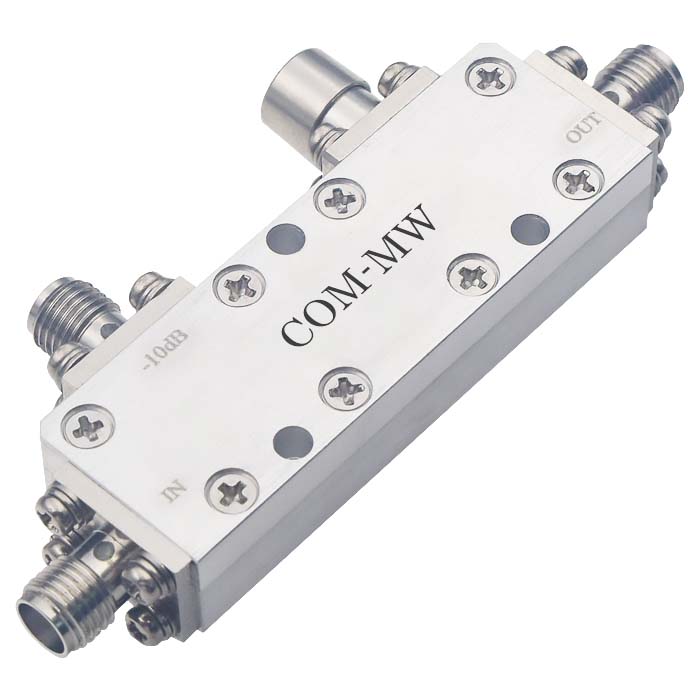

参考实物图

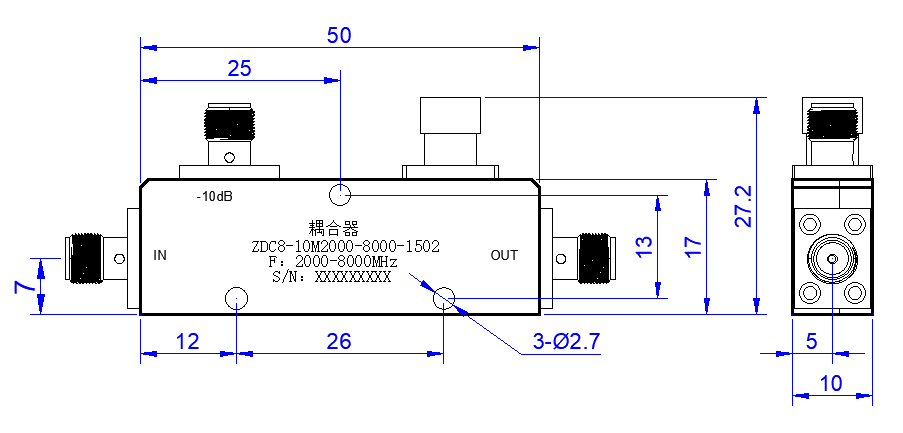

外形结构图（mm）

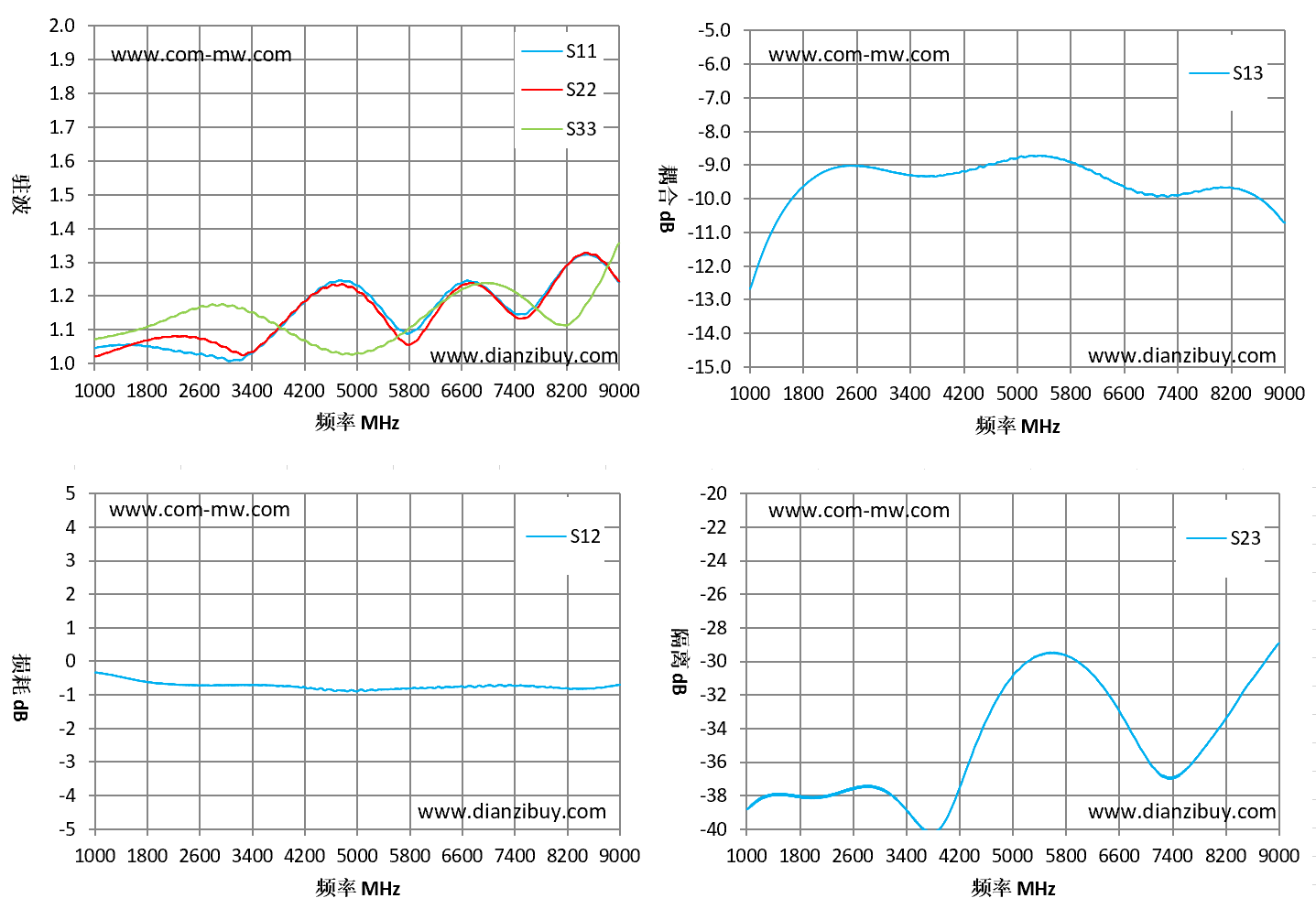

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
