滤波器
通带频率 DC~520MHz,1.0-2.2GHz≥40dBc,dB,SC-50K
- ZLPF2-L100-520-2579
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 520 | MHz |
| 通带损耗 | / | / | 0.3 | dB | ||
| 带内波动 | / | / | 0.3 | dB | ||
| 带外抑制 | 1.0-2.2 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SC-50K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 1000W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃ |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.12 | 1.05 | -0.12 | 2.88 |
| 64 | 1.08 | 1.1 | -0.05 | 2.71 |
| 129 | 1.17 | 1.16 | -0.09 | 2.73 |
| 193 | 1.16 | 1.14 | -0.1 | 2.76 |
| 257 | 1.03 | 1.05 | -0.1 | 2.86 |
| 321 | 1.05 | 1.04 | -0.12 | 2.95 |
| 386 | 1.06 | 1.05 | -0.15 | 3.1 |
| 450 | 1.04 | 1.05 | -0.18 | 3.33 |
| 514 | 1.12 | 1.08 | -0.25 | 3.92 |
| 579 | 2 | 2.05 | -0.93 | 5.46 |
| 643 | 22 | 16.71 | -10.3 | 4.31 |
| 707 | 94.38 | 77.34 | -25.01 | 2.12 |
| 771 | 76.54 | 65.63 | -34.44 | 1.66 |
| 836 | 103.1 | 94.78 | -42.5 | 1.33 |
| 900 | 59.59 | 67.79 | -49.6 | 1.14 |

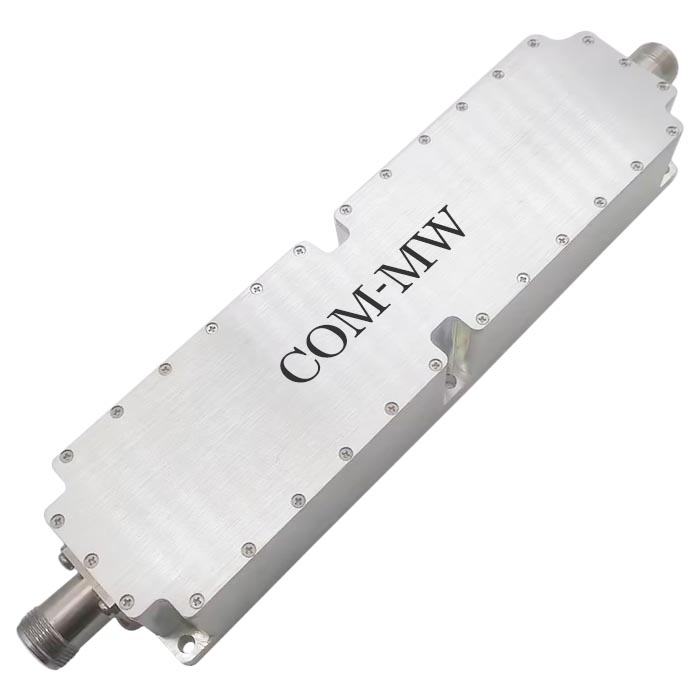

参考实物图

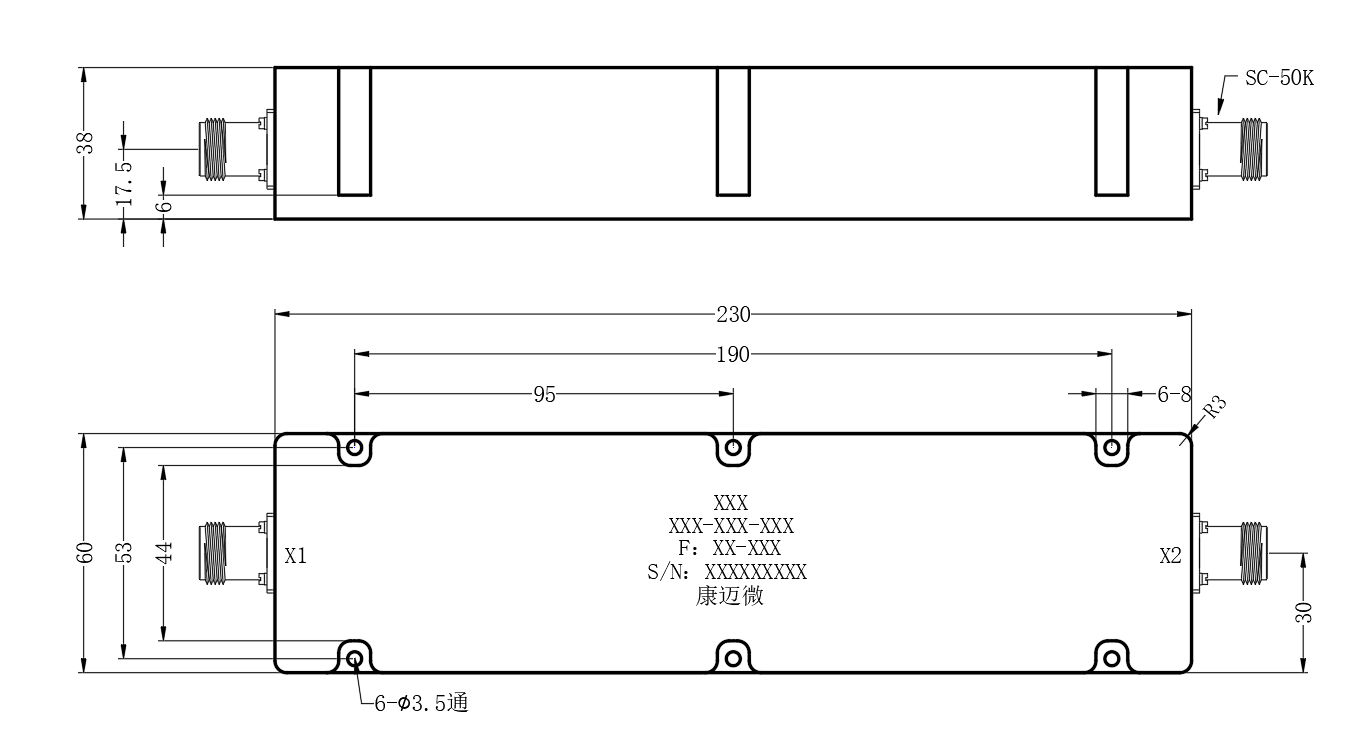

外形结构图（mm）

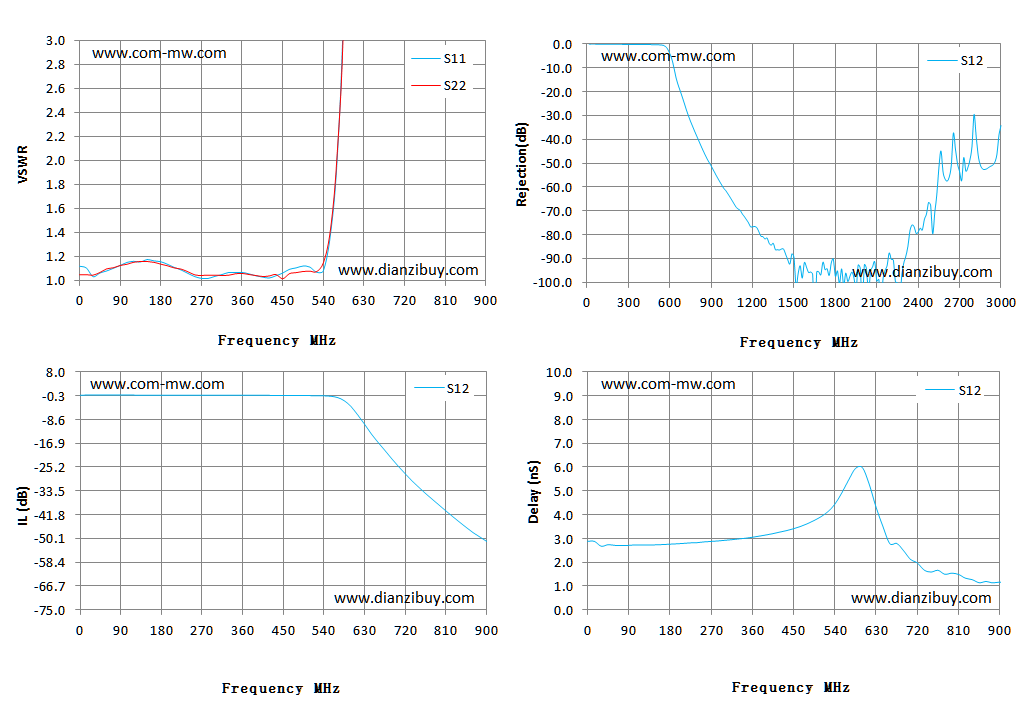

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
