滤波器
通带频率30.1~31.1GHz, DC-29.1GHz≥55dB, 32.1-40GHz≥55dB, 2.92
- ZBF8-C30.6-1G-3339
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 30.1 | ~ | 31.1 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-29.1 | GHz≥ | 55 | dB | ||
| 带外抑制 | 32.1-40 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.4 |
其它参数
| 接口形式 | 2.92-J |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 29 | 31.24 | 42.48 | -75.03 | -80.2 | 14.57 |
| 29.21 | 25.18 | 35.51 | -62.59 | -79.46 | 0.08 |
| 29.43 | 19.31 | 25.8 | -44.99 | -85.41 | 0.75 |
| 29.64 | 12.93 | 15.06 | -23.72 | -86.24 | 1.34 |
| 29.86 | 1.38 | 1.21 | -2.34 | -89.78 | 3.11 |
| 30.07 | 1.27 | 1.26 | -1.78 | -86.37 | 1.95 |
| 30.29 | 1.08 | 1.08 | -1.5 | -86.75 | 1.73 |
| 30.5 | 1.26 | 1.24 | -1.44 | -88.65 | 1.57 |
| 30.71 | 1.08 | 1.15 | -1.53 | -91.47 | 1.62 |
| 30.93 | 1.24 | 1.28 | -1.51 | -90.49 | 1.68 |
| 31.14 | 1.26 | 1.31 | -1.82 | -91.35 | 2.01 |
| 31.36 | 2.07 | 2.18 | -4.05 | -86.68 | 3.23 |
| 31.57 | 16.2 | 20.43 | -28.47 | -87.58 | 1.11 |
| 31.79 | 25.31 | 34.96 | -47.4 | -87 | 0.5 |
| 32 | 30.42 | 42.98 | -61.05 | -87.52 | 0.98 |

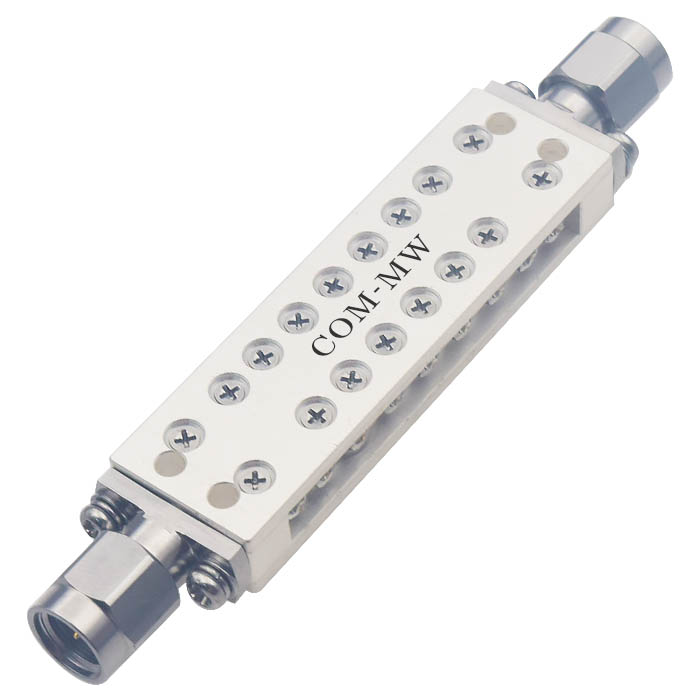

参考实物图
外形结构图（mm）

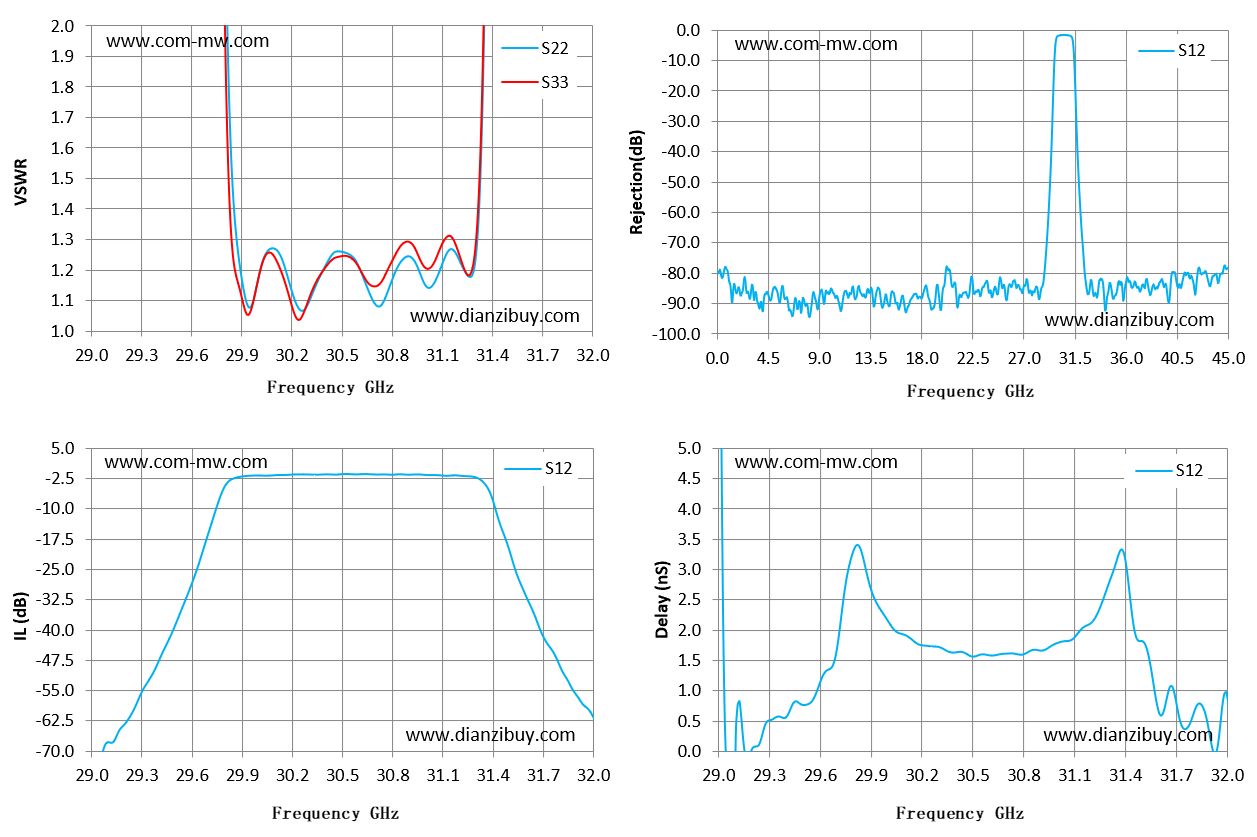

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
