低噪声放大器
0.05~46GHz,增益 40dB,P-1dB功率 10dBm, 2.4-K
- DLNA8-0.05-46G-4283
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.05 | ~ | 46 | GHz |
| 增益 | 40 | dB | ||
| 增益平坦度1 | ±1 | dB@0.05-1Ghz | ||
| 增益平坦度2 | ±3 | ±3.5 | dB@1-46Ghz | |
| 噪声系数 | 5 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 10 | dBm | ||
| 杂散抑制 | 70 | dBc |
其它参数
| 接口形式 | 2.4-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 500mA |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | Noise |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 0.01 | 1.15 | 1.57 | 46.53 | 13.21 | 16.02 | 10.36 |
| 0.05 | 1.15 | 1.57 | 46.52 | 13.84 | 16.1 | 8.76 |
| 0.1 | 1.15 | 1.58 | 46.48 | 13.55 | 15.58 | 5.07 |
| 0.5 | 1.19 | 1.57 | 46.32 | 13.68 | 15.93 | 3.86 |
| 1 | 1.27 | 1.52 | 46.7 | 13.9 | 16.18 | 4.22 |
| 4 | 1.53 | 1.25 | 46.37 | 16.05 | 18.74 | 3.27 |
| 8 | 1.13 | 1.54 | 45.34 | 16.5 | 18.71 | 2.74 |
| 12 | 1.69 | 1.41 | 43.71 | 16 | 17.82 | 2.54 |
| 16 | 1.57 | 2.1 | 43.36 | 15.2 | 16.83 | 2.92 |
| 20 | 1.94 | 2 | 43.71 | 14.87 | 16.62 | 3.25 |
| 24 | 1.53 | 1.64 | 43.9 | 14.76 | 16.48 | 3.18 |
| 28 | 1.32 | 1.45 | 45.5 | 14.8 | 16.48 | 3.65 |
| 32 | 2.11 | 1.14 | 45.65 | 15.11 | 16.97 | 3.91 |
| 36 | 1.36 | 1.25 | 45.57 | 13.88 | 15.38 | 4.28 |
| 40 | 1.78 | 2.26 | 48.34 | 13.3 | 15 | 4.8 |
| 44 | 1.92 | 2 | 48.59 | 11.53 | 13.79 | 5.17 |
| 48 | 1.5 | 1.77 | 46.62 | 10.4 | 13.17 | 5.98 |

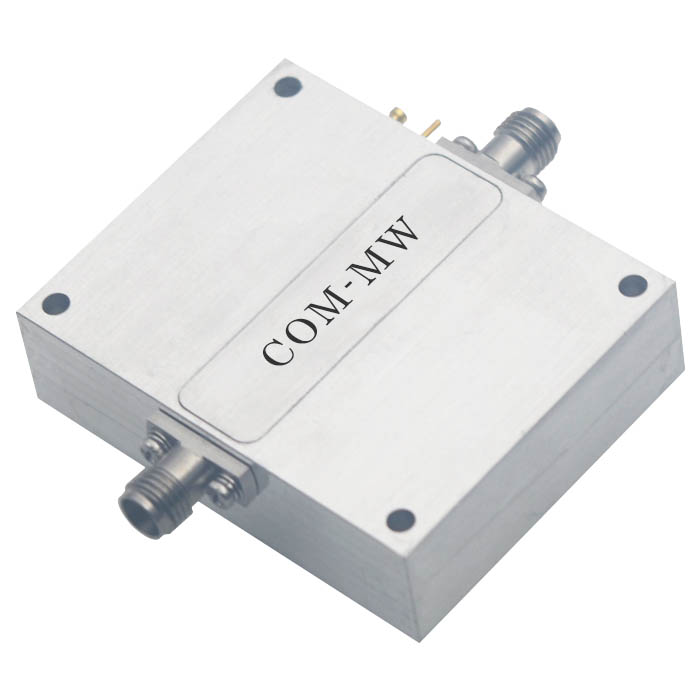

参考实物图
外形结构图
典型测试曲线图
