通带频率11050~1640MHz, 通带频率21540~2000MHz, 通带频率31900~2450MHz, DC-880MHz≥30dB, 1980-3000MHz≥50dB, DC-710MHz≥30dB, 2300-3000MHz≥50dB, 微带圆针
- ZS15-L1050-2400-766
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率1 | / | / | 1050 | ~ | 1640 | MHz |
| 通带频率2 | / | / | 1540 | ~ | 2000 | MHz |
| 通带频率3 | / | / | 1900 | ~ | 2450 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带内纹波 | / | / | 0.2 | dB | ||
| 带外抑制1 | DC-880 | MHz≥ | 30 | dB | ||
| 带外抑制1 | 1980-3000 | MHz≥ | 50 | dB | ||
| 带外抑制2 | DC-710 | MHz≥ | 30 | dB | ||
| 带外抑制2 | 2300-3000 | MHz≥ | 50 | dB | ||
| 带外抑制3 | DC-880 | MHz≥ | 30 | dB | ||
| 带外抑制3 | 2830-3500 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.4 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 绝对时延 | ≤1ns24小时时延变化 |
| 时延波动 | ≤0.3ns带内任意20MHz |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

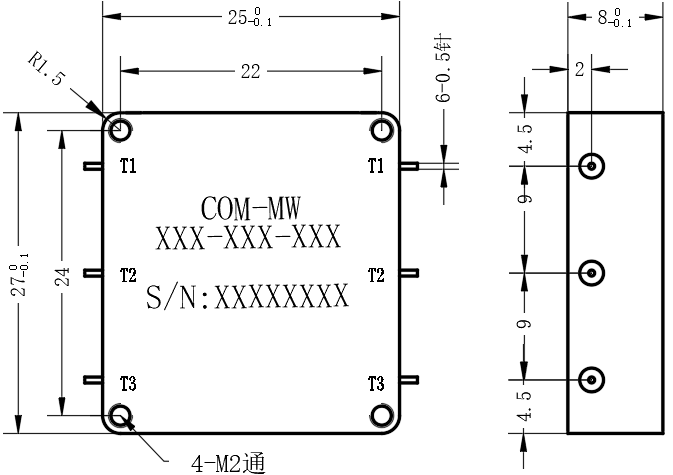

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
