产品
双工器
通带频率C13~5GHz, 通带频率C26~10GHz, SMA
- ZCB6-2C3-10G-4627
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率C1 | / | / | 3 | ~ | 5 | GHz |
| 通带频率C2 | / | / | 6 | ~ | 10 | GHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 通带驻波 | / | / | 2.0 | |||
| 通带C1抑制度 | 6-10 | GHz≥ | 60 | dB | ||
| 通带C2抑制度 | 3-5 | GHz≥ | 60 | dB |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 50W设计保证 |
端口定义
| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |
外形结构图（mm）

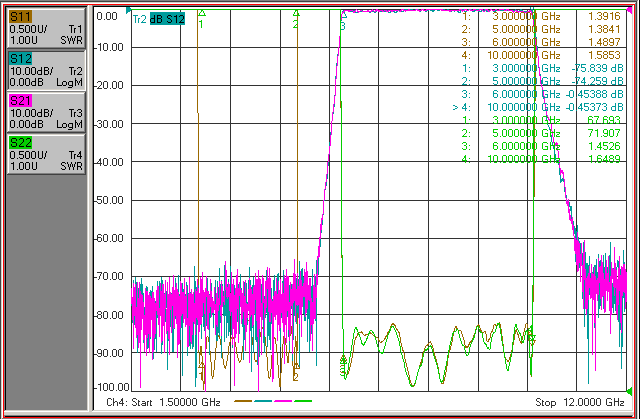

典型测试曲线图
注意事项
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
