产品
环行器
工作频率1700~2300MHz, 通过功率100W, SMA
- DH6-1700-2300-1092
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1700 | ~ | 2300 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 |
其它参数
| 通过功率 | 100W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S13 损耗 dB | S12 隔离 dB | S33 驻波 | S22 驻波 |
|---|---|---|---|---|---|
| 1500 | 1.61 | -0.7 | -12.15 | 1.58 | 1.64 |
| 1571 | 1.4 | -0.42 | -13.85 | 1.37 | 1.43 |
| 1643 | 1.27 | -0.32 | -16.15 | 1.24 | 1.28 |
| 1714 | 1.21 | -0.19 | -19.12 | 1.19 | 1.2 |
| 1786 | 1.16 | -0.18 | -23.03 | 1.16 | 1.13 |
| 1857 | 1.16 | -0.14 | -26.1 | 1.15 | 1.09 |
| 1929 | 1.17 | -0.18 | -24.91 | 1.18 | 1.11 |
| 2000 | 1.21 | -0.19 | -22.28 | 1.21 | 1.15 |
| 2071 | 1.26 | -0.19 | -20.57 | 1.25 | 1.21 |
| 2143 | 1.27 | -0.22 | -19.71 | 1.25 | 1.23 |
| 2214 | 1.27 | -0.21 | -19.71 | 1.23 | 1.23 |
| 2286 | 1.21 | -0.25 | -20.76 | 1.16 | 1.18 |
| 2357 | 1.18 | -0.22 | -22.7 | 1.12 | 1.1 |
| 2429 | 1.25 | -0.36 | -21.78 | 1.26 | 1.16 |
| 2500 | 1.61 | -0.73 | -16.53 | 1.7 | 1.52 |

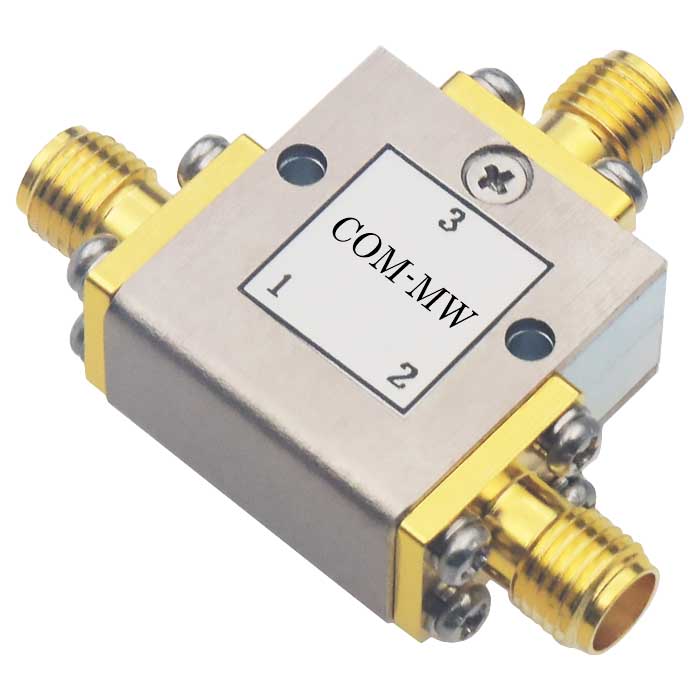

参考实物图

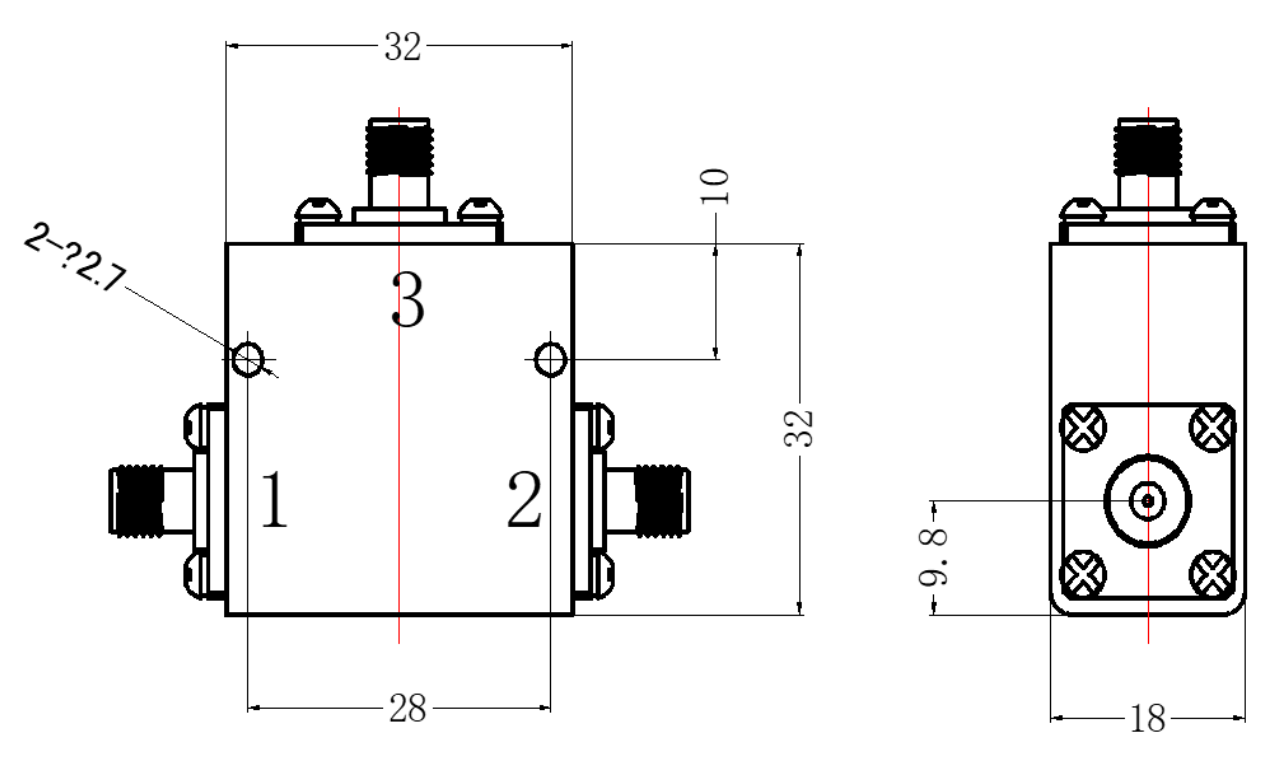

外形结构图（mm）

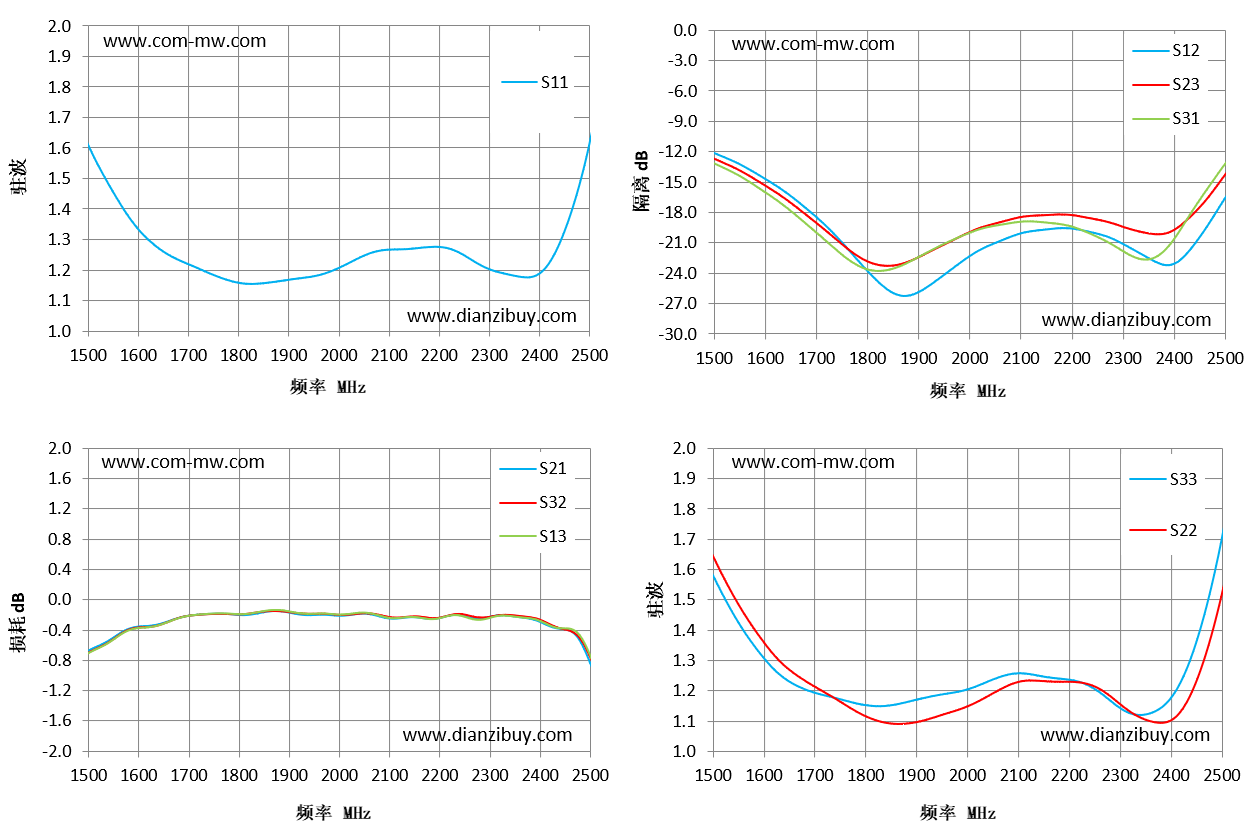

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
