产品
滤波器
通带频率 2200~2600MHz,1150-1700MHz≥90dB,DC-1150MHz≥50dB,SMA
- ZBF5-C2.4-0.4G-3768
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2200 | ~ | 2600 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | 1150-1700 | MHz≥ | 90 | dB | ||
| 带外抑制 | DC-1150 | MHz≥ | 50 | dB | ||
| 带外抑制 | 1700-2100 | MHz≥ | 50 | dB | ||
| 带外抑制 | 2700-3000 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2.00 | 105.19 | 117.05 | -84.62 | -84.62 | 3.20 |
| 2.06 | 93.20 | 103.15 | -67.88 | -67.88 | 0.95 |
| 2.11 | 84.13 | 90.11 | -52.20 | -52.20 | 1.66 |
| 2.17 | 23.14 | 26.40 | -15.78 | -15.78 | 8.75 |
| 2.23 | 1.21 | 1.21 | -0.81 | -0.81 | 10.13 |
| 2.29 | 1.28 | 1.26 | -0.66 | -0.66 | 7.62 |
| 2.34 | 1.31 | 1.30 | -0.66 | -0.66 | 7.03 |
| 2.40 | 1.15 | 1.12 | -0.56 | -0.56 | 6.99 |
| 2.46 | 1.18 | 1.21 | -0.62 | -0.62 | 7.37 |
| 2.51 | 1.28 | 1.30 | -0.70 | -0.70 | 8.18 |
| 2.57 | 1.14 | 1.16 | -0.78 | -0.78 | 10.60 |
| 2.63 | 22.49 | 20.04 | -17.26 | -17.26 | 11.84 |
| 2.69 | 99.35 | 116.35 | -58.12 | -58.12 | 2.24 |
| 2.74 | 118.09 | 191.03 | -83.29 | -83.29 | -1.33 |
| 2.80 | 154.23 | 330.49 | -97.07 | -97.07 | 14.07 |
参考实物图

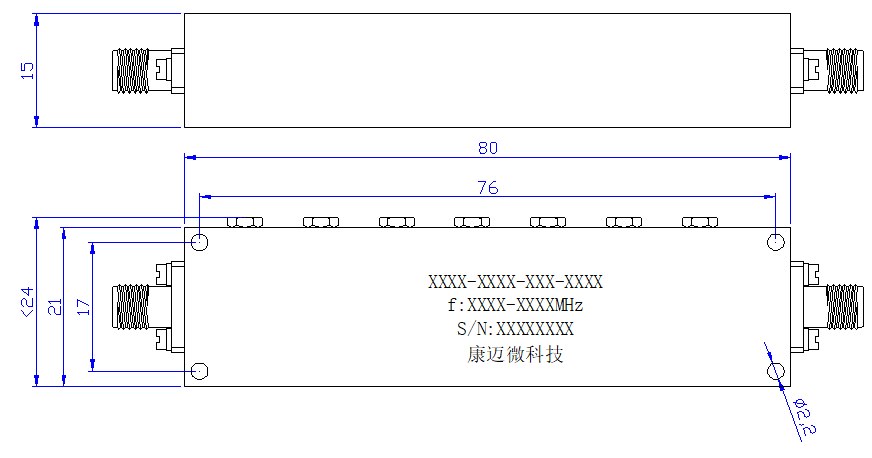

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
