低噪声放大器
0.1~18GHz, 增益25dB, 噪声系数3dB, P-1dB功率25dBm, 饱和功率27dBm, SMA
- DLNA8-0.1-18G-2971
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.1 | ~ | 18 | GHz |
| 增益 | 25 | dB | ||
| 增益平坦度 | ±3 | dB | ||
| 噪声系数 | 3 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 25 | dBm | ||
| 饱和功率 | 27 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 700mA |
| 工作温度 | -40~+65℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | GAIN | NF | P-1 | PSAT |
| GHz | VSWR | VSWR | dB | dB | dBm | dBm |
| 0.1 | 2.14 | 1.84 | 31.81 | 5.37 | 26.2 | 29.8 |
| 1.45 | 1.35 | 1.4 | 29.05 | 2.42 | 26.8 | 30 |
| 2.8 | 1.21 | 1.06 | 30.7 | 2.14 | 26.7 | 30.4 |
| 4.15 | 1.73 | 1.51 | 30.78 | 2.19 | 27.8 | 31.3 |
| 5.5 | 1.28 | 1.67 | 30.72 | 2.26 | 30.4 | 31.6 |
| 6.85 | 1.22 | 1.51 | 30.71 | 2.29 | 28.4 | 30.4 |
| 8.2 | 1.26 | 1.47 | 29.64 | 2.47 | 27.7 | 28.9 |
| 9.55 | 1.32 | 1.55 | 29.44 | 2.7 | 28.1 | 29.6 |
| 10.9 | 1.42 | 1.05 | 29.31 | 2.69 | 28.8 | 30.1 |
| 12.25 | 1.46 | 1.19 | 29.29 | 2.69 | 28.9 | 29.7 |
| 13.6 | 1.24 | 1.34 | 30.14 | 2.64 | 28.7 | 29.4 |
| 14.95 | 1.13 | 1.21 | 29.5 | 2.69 | 27.9 | 28.8 |
| 16.3 | 1.34 | 1.41 | 28.7 | 2.9 | 27.3 | 28.1 |
| 17.65 | 1.4 | 1.3 | 27.91 | 3.08 | 26 | 27.5 |
| 19 | 1.34 | 1.44 | 25.05 | 3.59 | 25.2 | 26.4 |

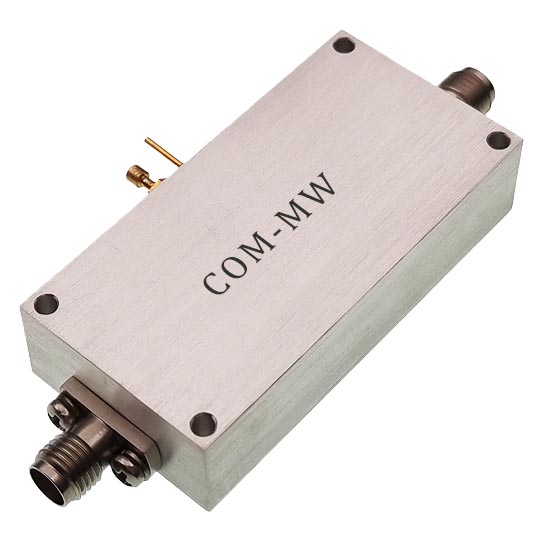

参考实物图

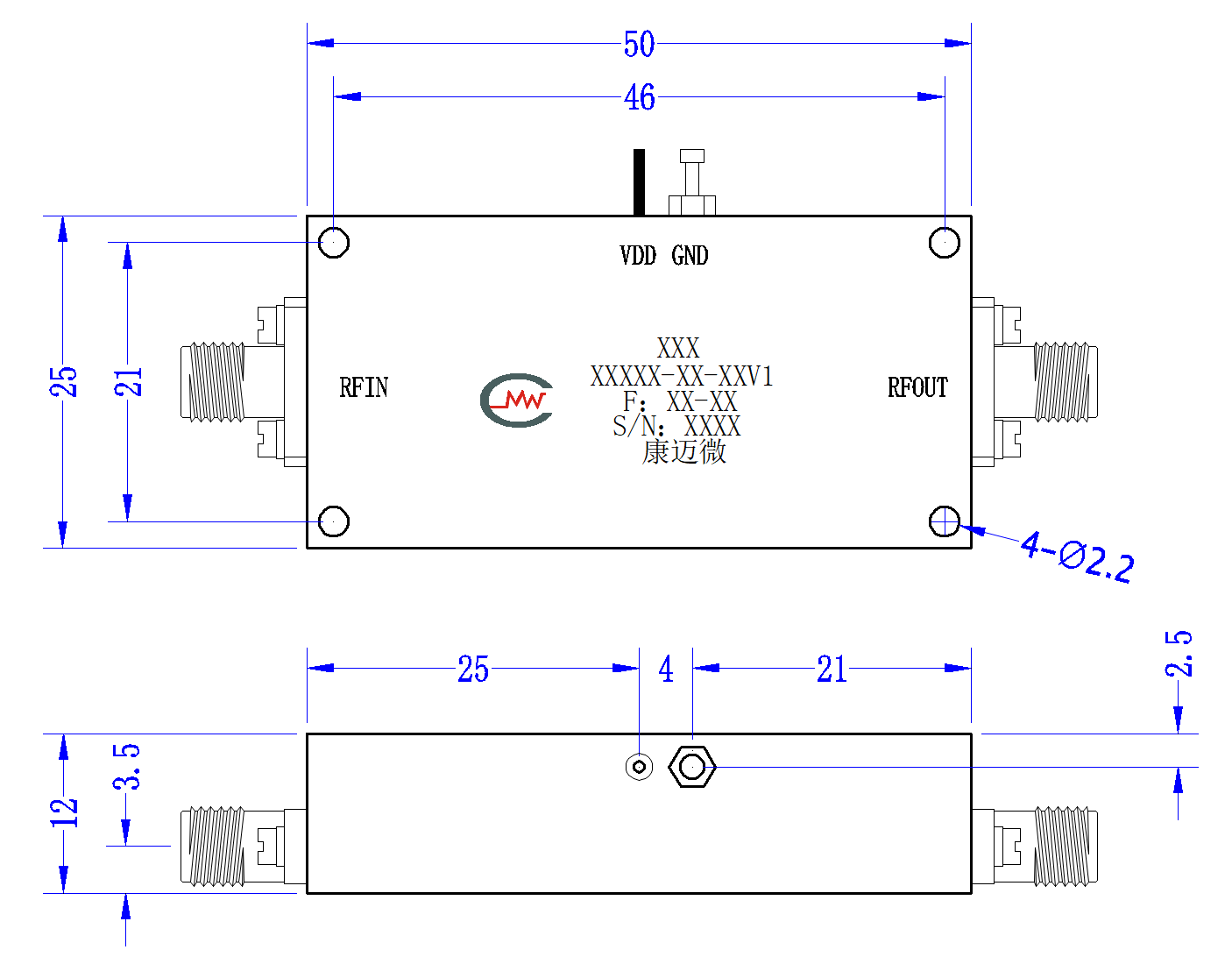

外形结构图（mm）

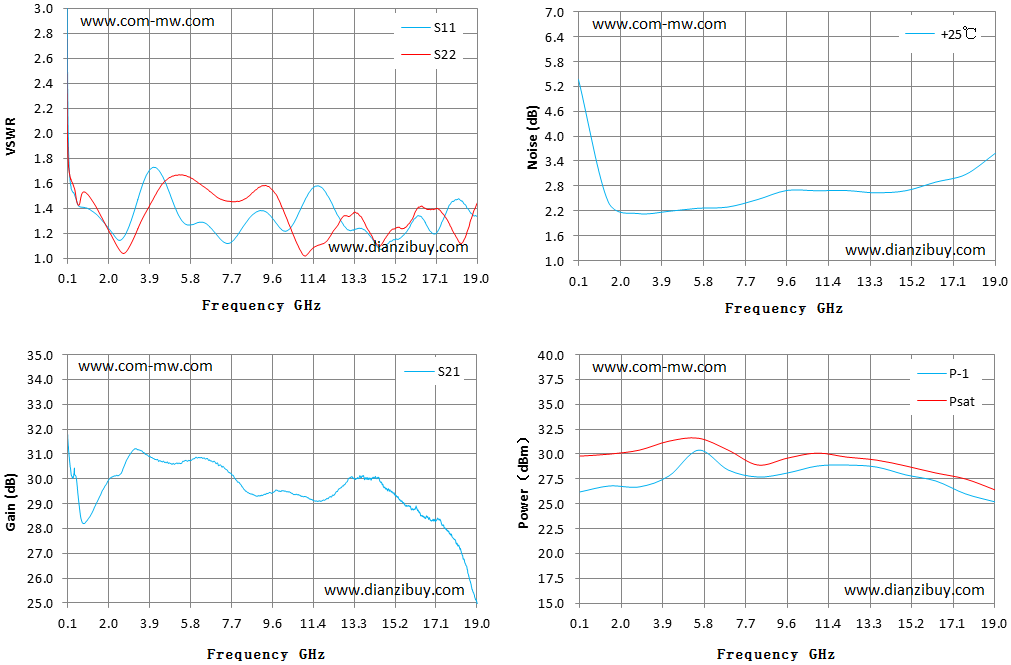

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
