18~50GHz,耦合度 20dB, 2.4-F,15W
- ZDC25-20M18-50G-822
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 50 | GHz |
| 插入损耗 | 1.8 | dB | ||
| 耦合度 | 18.5 | 20 | 21.5 | dB |
| 耦合平坦度 | ±1.2 | dB | ||
| 方向性 | 8 | 10 | dB | |
| 主线驻波比 | 1.8 | |||
| 耦合线驻波比 | 1.8 |
其它参数
| 接口形式 | 2.4-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 15W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 15.00 | 1.10 | 1.16 | -0.28 | -20.91 | -17.10 |
| 17.71 | 1.06 | 1.09 | -0.30 | -20.56 | -23.21 |
| 20.43 | 1.06 | 1.06 | -0.32 | -20.50 | -12.74 |
| 23.14 | 1.33 | 1.31 | -0.44 | -20.56 | -14.29 |
| 25.86 | 1.05 | 1.07 | -0.37 | -20.07 | -11.57 |
| 28.57 | 1.23 | 1.22 | -0.44 | -20.25 | -16.18 |
| 31.29 | 1.33 | 1.36 | -0.51 | -20.62 | -18.40 |
| 34.00 | 1.07 | 1.09 | -0.43 | -20.14 | -13.55 |
| 36.71 | 1.15 | 1.06 | -0.47 | -20.01 | -12.34 |
| 39.43 | 1.04 | 1.14 | -0.57 | -20.39 | -25.73 |
| 42.14 | 1.32 | 1.31 | -0.64 | -20.11 | -11.69 |
| 44.86 | 1.38 | 1.39 | -0.64 | -20.42 | -11.64 |
| 47.57 | 1.34 | 1.33 | -0.71 | -20.67 | -14.31 |
| 50.29 | 1.22 | 1.24 | -0.66 | -20.51 | -12.17 |
| 53.00 | 1.16 | 1.16 | -0.75 | -21.26 | -8.94 |

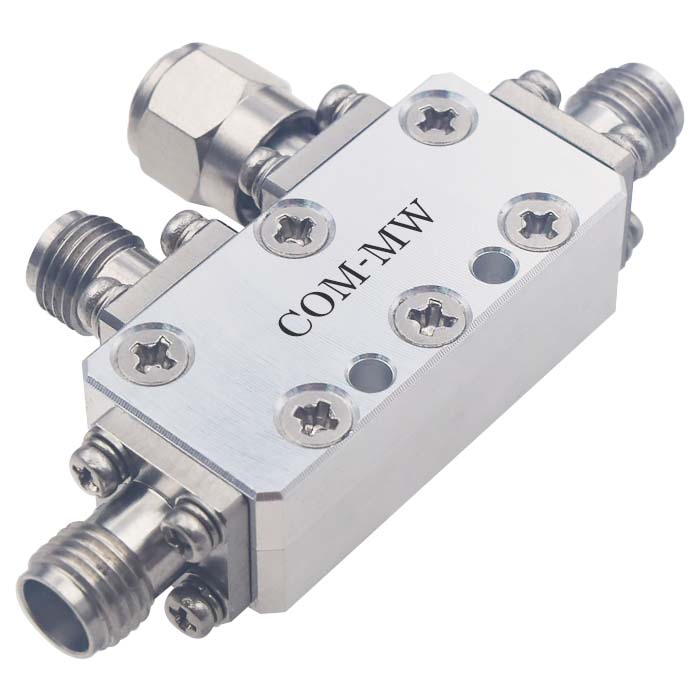

参考实物图

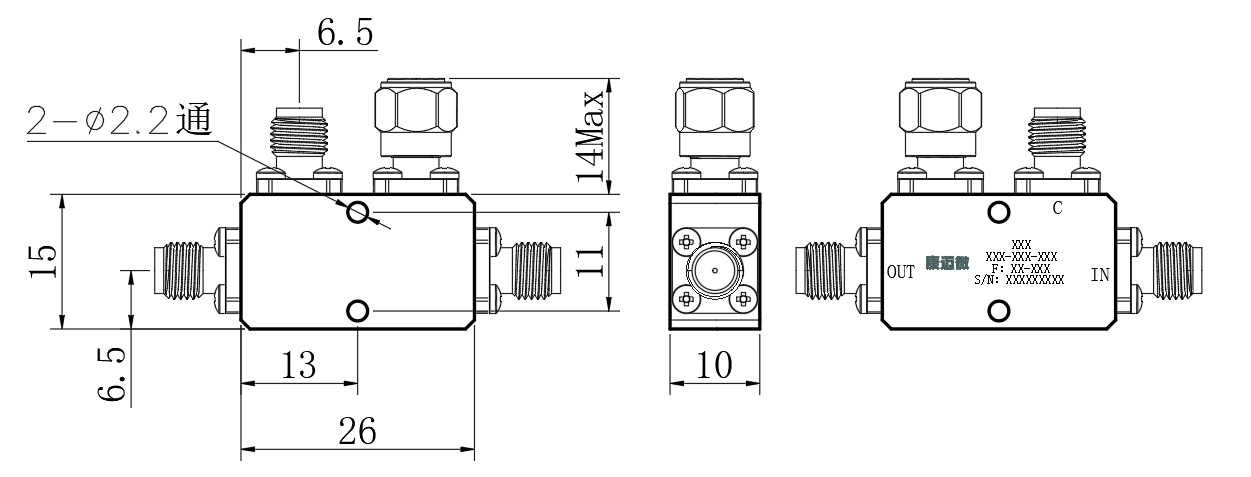

外形结构图（mm）

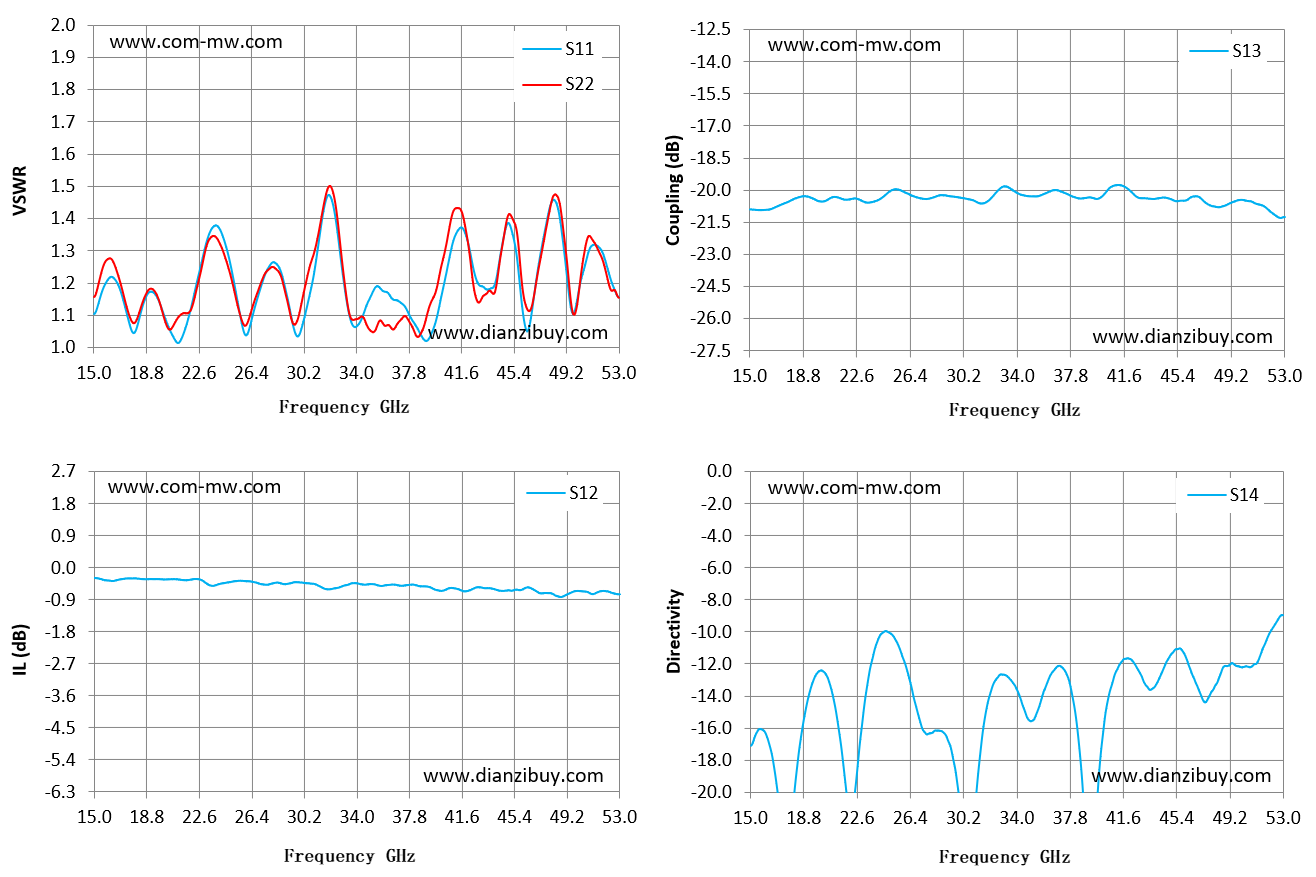

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
