产品
开关
2~14GHz,单刀四掷 ,吸收式,100ns,SMA
- DSW8-4R2-14G-9141
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
国产化，宽带，吸收式。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 14 | GHz |
| 插入损耗 | 2.8 | 3.8 | dB | |
| 隔离度 | 60 | 70 | dB | |
| 驻波比 | 2.0 |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 150mA@+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4 |
典型测试数据
| Frequency （GHz） | S00 SWR | S11 SWR | S01 IL（dB） | S03 IL（dB） | S12 ISO（dB） |
| 0.50 | 5.53 | 5.27 | -9.84 | -11.01 | -38.49 |
| 1.61 | 1.39 | 1.36 | -1.04 | -1.01 | -79.61 |
| 2.71 | 1.28 | 1.39 | -1.16 | -1.05 | -86.62 |
| 3.82 | 1.45 | 1.49 | -1.41 | -1.32 | -89.53 |
| 4.93 | 1.62 | 1.41 | -1.60 | -1.44 | -86.78 |
| 6.04 | 1.74 | 1.66 | -1.83 | -1.51 | -88.22 |
| 7.14 | 1.75 | 1.63 | -1.91 | -1.94 | -87.56 |
| 8.25 | 1.88 | 1.66 | -2.18 | -2.04 | -86.54 |
| 9.36 | 1.59 | 1.28 | -2.13 | -2.04 | -85.56 |
| 10.46 | 1.65 | 1.45 | -2.35 | -2.21 | -83.24 |
| 11.57 | 1.79 | 1.69 | -2.78 | -2.44 | -79.82 |
| 12.68 | 1.81 | 1.49 | -2.99 | -2.64 | -76.85 |
| 13.79 | 1.72 | 1.09 | -3.36 | -3.07 | -73.20 |
| 14.89 | 1.76 | 1.40 | -4.52 | -4.10 | -70.32 |
| 16.00 | 1.76 | 1.71 | -9.48 | -7.41 | -69.86 |

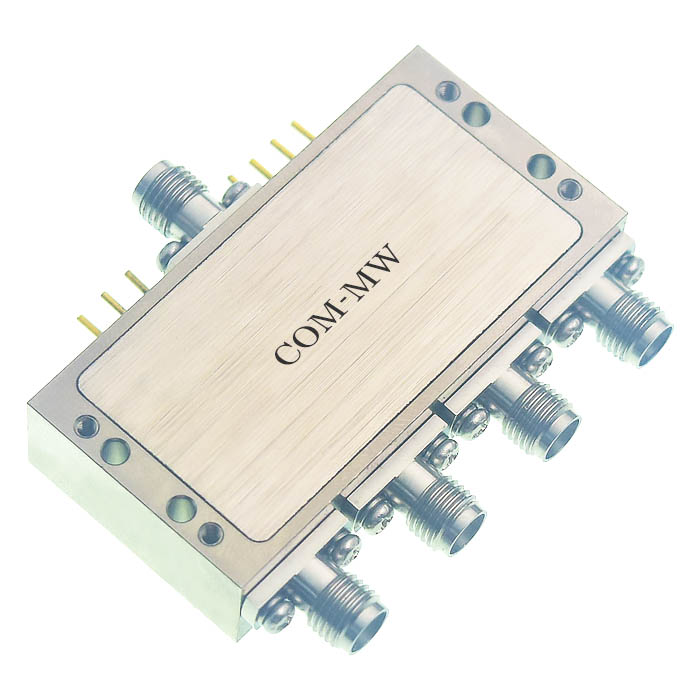

参考实物图

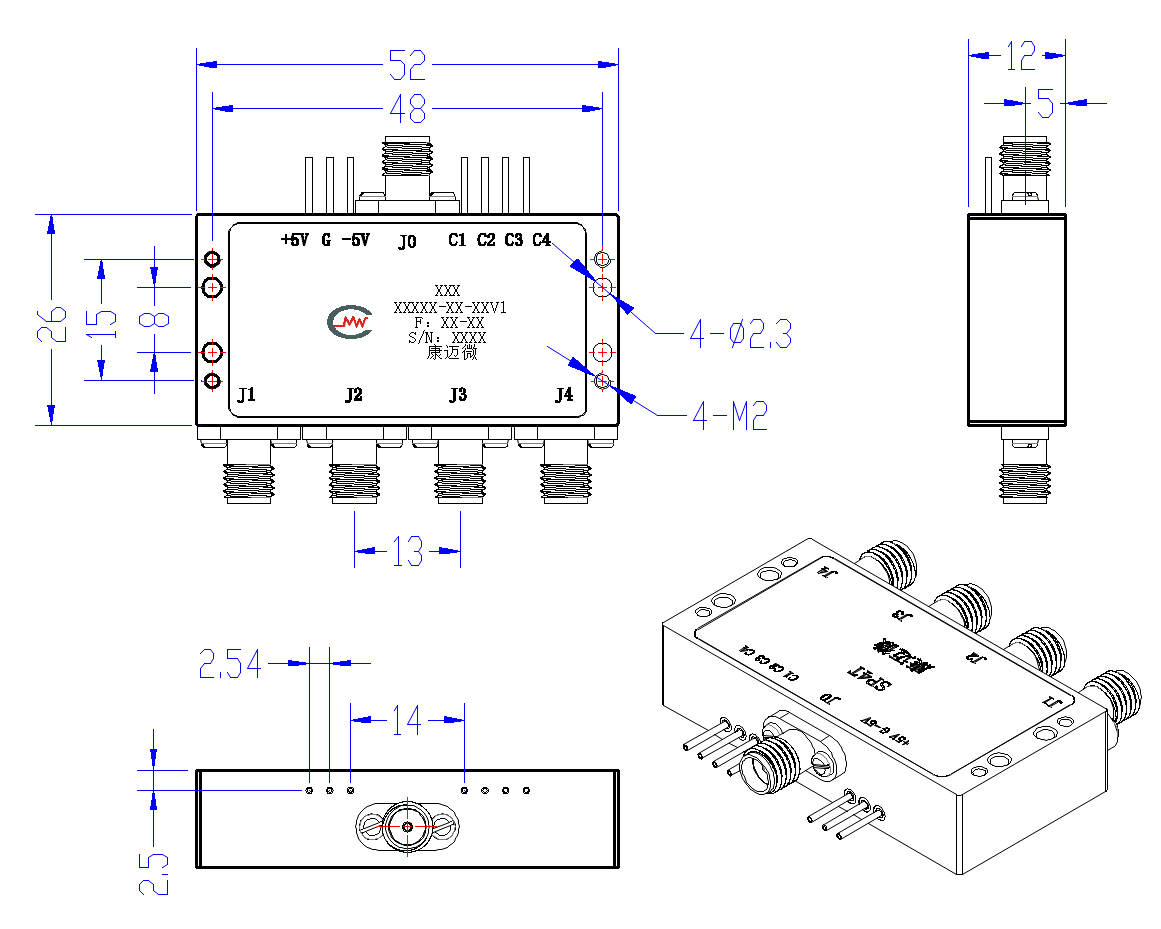

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
