低噪声放大器
6~18GHz, 增益45dB, 噪声系数1.9dB, P-1dB功率10dBm, SMA
- DLNA8-6-18G-3015
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高增益，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 增益 | 45 | dB | ||
| 增益平坦度 | 3 | dB | ||
| 噪声系数 | 1.9 | dB | ||
| 驻波比 | 1.6 | |||
| P-1dB功率 | 10 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | P-1 1dB功率 dBm |
| 4 | 1.56 | 3.98 | 47.27 | 1.89 | 7.6 |
| 5.14 | 1.5 | 1.95 | 51.5 | 1.51 | 9.9 |
| 6.29 | 1.06 | 1.16 | 51.36 | 1.3 | 12.2 |
| 7.43 | 1.47 | 1.2 | 50.66 | 1.24 | 13.1 |
| 8.57 | 1.31 | 1.37 | 50.37 | 1.34 | 13.1 |
| 9.71 | 1.13 | 1.45 | 50.11 | 1.31 | 13.5 |
| 10.86 | 1.18 | 1.53 | 50.37 | 1.31 | 13.4 |
| 12 | 1.11 | 1.45 | 50.51 | 1.52 | 12.5 |
| 13.14 | 1.13 | 1.28 | 50.99 | 1.51 | 12.4 |
| 14.29 | 1.22 | 1.18 | 51.74 | 1.53 | 13.2 |
| 15.43 | 1.22 | 1.16 | 52.59 | 1.68 | 13.1 |
| 16.57 | 1.1 | 1.32 | 52.44 | 1.78 | 12.8 |
| 17.71 | 1.32 | 1.5 | 52.74 | 1.83 | 12.8 |
| 18.86 | 1.17 | 1.4 | 54.28 | 1.75 | 12.8 |
| 20 | 1.37 | 1.31 | 54.38 | 1.87 | 12.9 |
参考实物图
外形结构图（mm）

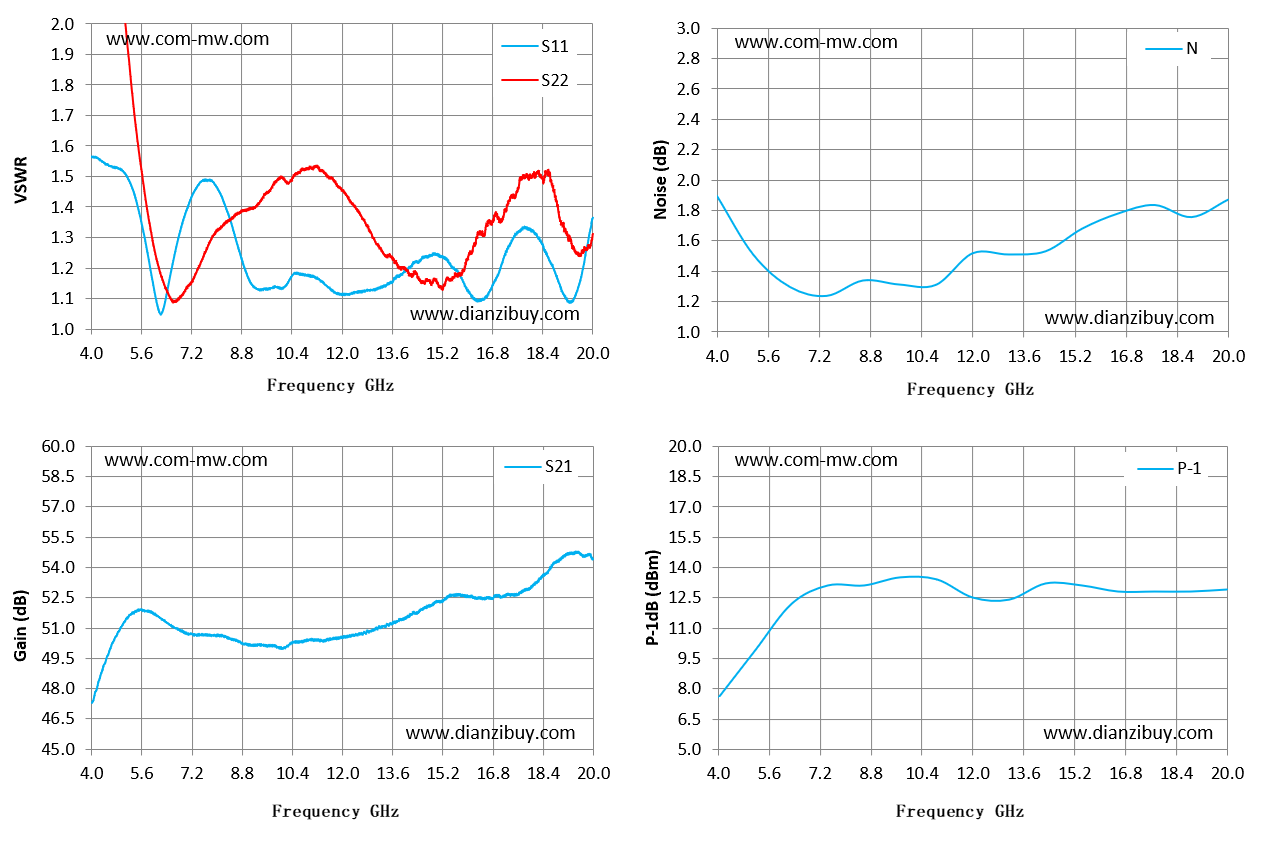

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
