75~85MHz, 75~85MHz, 220~230MHz, 220~230MHz, ~MHz, 表面贴装
- ZS15-L75-230-675
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | 75 | ~ | 85 | MHz | |
| 通带频率二 | / | / | 75 | ~ | 85 | MHz |
| 通带频率三 | / | / | 220 | ~ | 230 | MHz |
| 通带频率四 | / | / | 220 | ~ | 230 | MHz |
| 通带驻波 | 1.6 | |||||
| 通带损耗 | 通带1，2 | 2.2 | dB | |||
| 通带损耗 | 通带3，4 | 2.8 | dB | |||
| 通带一抑制度 | 5-60 | MHz≥ | 50 | dB | ||
| 通带一抑制度 | 100-500 | MHz≥ | 50 | dB | ||
| 通带二抑制度 | 5-60 | MHz≥ | 50 | dB | ||
| 通带二抑制度 | 100-500 | MHz≥ | 50 | dB | ||
| 通带三抑制度 | 5-190 | MHz≥ | 50 | dB | ||
| 通带三抑制度 | 260-500 | MHz≥ | 50 | dB | ||
| 通带四抑制度 | 5-190 | MHz≥ | 50 | dB | ||
| 通带四抑制度 | 260-500 | MHz≥ | 50 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -40~+70℃设计保证 |

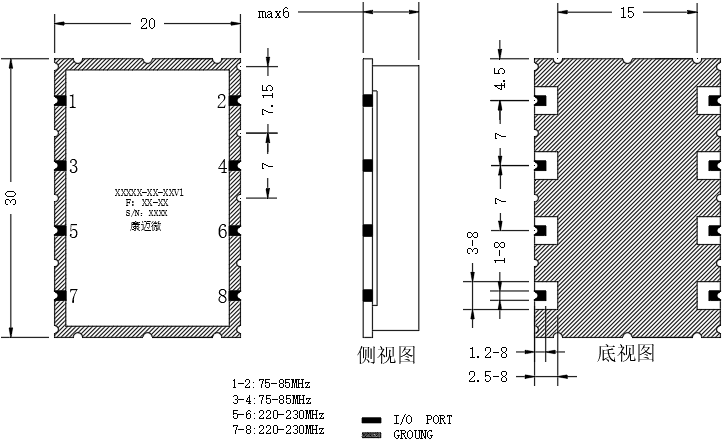

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
